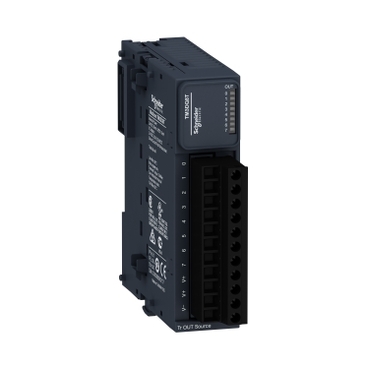

MODULO EXPANSAO TM3DQ8T

Ref: 21.62.360 Cód: TM3DQ8T Marca: Schneider Electric

adicionar cotação

MÓDULO DE SAÍDAS DIGITAIS 8 SAÍDAS SOURCE 24 VDC TERMINAL PARAFUSO TM3DQ8T

Complementar
sinalização localN/A
largura27.4 mm
profundidade84.6 mm
maximum tungsten load <3 W of saída do transistor
maximum leakage current0.1 mA of saída do transistor
isolamentoentre a saída ea lógica interna a 500 V CA
isolamentosem isolamento entre as saídas
conexão elétricaN/A
maximum cable distance between devicescabo não blindado: <30 m of saída do transistor
altura90 mm
sinalizaçãoCE
tempo de resposta450 µs (ligar)
tempo de resposta450 µs (desligar)
número de E/S digital8
Peso0.76 kg
maximum voltage drop <0.4 V
consumo de corrente5 mA a 5 V CC via conector de barramento (do estado desligado)
consumo de corrente0 mA a 24 V CC via conector de barramento (do estado desligado)
consumo de corrente20 mA a 24 V CC via conector de barramento (do estado ligado)
consumo de corrente10 mA a 5 V CC via conector de barramento (do estado ligado)
suporte de montagemN/A
suporte de montagemN/A
suporte de montagemN/A
Meio ambiente
umidade relativa10-95 %, sem condensação (em operação)
umidade relativa10-95 %, sem condensação (em armazenamento)
resistência a sobretensão1 kV E/S modo comum para EN/IEC 61000-4-5 CC
grau de proteção IPIP20 com tampa de proteção colocada
temperatura ambiente do ar para armazenamento-25-70 °C
padrõesEN/IEC 61131-2
padrõesEN/IEC 61010-2-201
resistência ao choque15 gn of 11 ms
resistência à vibração3,5 mm a 5-8.4 Hz Ligar calha DIN
resistência à vibração3 gn a 8.4-150 Hz Ligar calha DIN
resistência à vibração3,5 mm a 5-8.4 Hz Ligar painel
resistência à vibração3 gn a 8.4-150 Hz Ligar painel
resistência a campos eletromagnéticos10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3
resistência a campos eletromagnéticos3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3
resistência a campos eletromagnéticos1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3
temperatura ambiente do ar para funcionamento-10-35 °C instalação vertical
temperatura ambiente do ar para funcionamento-10-55 °C instalação horizontal
altitude de armazenamento0-3000 m
graus de poluição2
altitude de funcionamento0...2000 m
resistência a rajadas momentâneas rápidas1 kV of E/S para EN/IEC 61000-4-4
emissão eletromagnéticaradiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011
emissão eletromagnéticaradiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011
resistência a descarga eletroestática8 kV em ar para EN/IEC 61000-4-2
resistência a descarga eletroestática4 kV no contato para EN/IEC 61000-4-2
certificações do produtoC-Tick
certificações do produtocULus
resistência a perturbações por condução, induzidas por campos de radiofrequência10 V 0,15...80 MHz para EN/IEC 61000-4-6
resistência a perturbações por condução, induzidas por campos de radiofrequência3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL)
resistência a campos magnéticos30 A/m 50/60 Hz para EN/IEC 61000-4-8
Principal
tipo de saída digitaltransistor
compatibilidade de gamaModicon M241
compatibilidade de gamaModicon M251
compatibilidade de gamaModicon M221
compatibilidade de gamaModicon M262
número de saída digital8
linha de produtoTM3 Modicon
tipo de produto ou componentemódulo de saída digital
lógica de saída digitallógica positiva (fonte)
tensão de saída digital24 V CC of saída do transistor
corrente de saída digital500 mA of saída do transistor
