| Complementar |
| sinalização local | N/A |
| largura | 27.4 mm |
| profundidade | 84.6 mm |
| maximum tungsten load | <3 W of saída do transistor |
| maximum leakage current | 0.1 mA of saída do transistor |
| isolamento | sem isolamento entre as saídas |
| isolamento | entre a saída ea lógica interna CA |
| conexão elétrica | N/A |
| maximum cable distance between devices | cabo não blindado: <30 m of saída do transistor |
| altura | 90 mm |
| sinalização | CE |
| tempo de resposta | 450 µs (ligar) |
| tempo de resposta | 450 µs (desligar) |
| número de E/S digital | 16 |
| Peso | 0.11 kg |
| maximum voltage drop | <0.4 V |
| consumo de corrente | 5 mA a 5 V CC via conector de barramento (do estado desligado) |
| consumo de corrente | 0 mA a 24 V CC via conector de barramento (do estado desligado) |
| consumo de corrente | 15 mA a 5 V CC via conector de barramento (do estado ligado) |
| consumo de corrente | 20 mA a 24 V CC via conector de barramento (do estado ligado) |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| Meio ambiente |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| resistência a sobretensão | 1 kV E/S modo comum para EN/IEC 61000-4-5 CC |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| padrões | EN/IEC 61010-2-201 |
| padrões | EN/IEC 61131-2 |
| resistência ao choque | 15 gn of 11 ms |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha DIN |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar calha DIN |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar painel |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar painel |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3 |
| temperatura ambiente do ar para funcionamento | -10-35 °C instalação vertical |
| temperatura ambiente do ar para funcionamento | -10-55 °C instalação horizontal |
| altitude de armazenamento | 0-3000 m |
| graus de poluição | 2 |
| altitude de funcionamento | 0...2000 m |
| resistência a rajadas momentâneas rápidas | 1 kV of E/S para EN/IEC 61000-4-4 |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011 |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 4 kV no contato para EN/IEC 61000-4-2 |
| certificações do produto | cULus |
| certificações do produto | C-Tick |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
| resistência a campos magnéticos | 30 A/m 50/60 Hz para EN/IEC 61000-4-8 |
| Principal |
| tipo de saída digital | transistor |
| compatibilidade de gama | Modicon M241 |
| compatibilidade de gama | Modicon M251 |
| compatibilidade de gama | Modicon M221 |
| compatibilidade de gama | Modicon M262 |
| número de saída digital | 16 |
| linha de produto | TM3 Modicon |

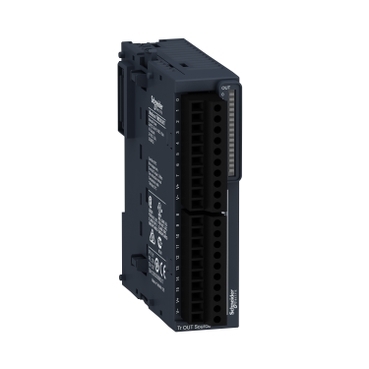

| tipo de produto ou componente | módulo de saída digital |
| lógica de saída digital | lógica positiva (fonte) |
| tensão de saída digital | 24 V CC of saída do transistor |
| corrente de saída digital | 500 mA of saída do transistor |
