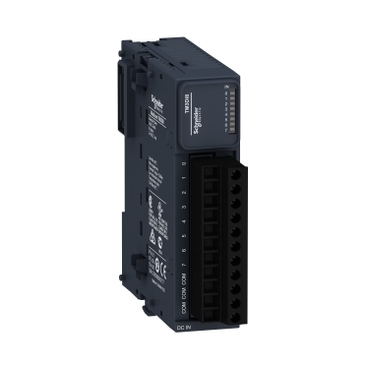

MODULO EXPANSAO TM3DI8
Ref: 21.62.361 Cód: TM3DI8 Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - TM3DI8 Declaração RoHS da ChinaDeclaração de Conformidade - TM3DI8 Declaração REAChDeclaração de Conformidade - TM3DI8 Declaração RoHS da UEDeclaração de Conformidade - TM3DI8 Declaração RoHS da ChinaDeclaração de Conformidade - TM3DI8 Declaração REAChDeclaração de Conformidade - TM3DI8 Declaração RoHS da UEDeclaração de Conformidade - TM3DI8 Declaração RoHS da ChinaDeclaração de Conformidade - TM3DI8 Declaração RoHS da UEDeclaração de Conformidade - TM3DI8 Declaração RoHS da ChinaDeclaração de Conformidade - TM3DI8 Declaração RoHS da UEDeclaração de Conformidade Ambiental - TM3DI8 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - TM3DI8 Declaração REAChComplementar | |
impedância de entrada | 3.4 kOhm |
conexão elétrica | N/A |
maximum cable distance between devices | cabo não blindado: <30 m of entrada normal |
altura | 90 mm |
current state 1 guaranteed | >= 2.5 mA (entrada) |
sinalização | CE |
tempo de resposta | 4 ms (ligar) |
tempo de resposta | 4 ms (desligar) |
número de E/S digital | 8 |
Peso | 0.085 kg |
estado de tensão 0 garantido | 0...5 V of entrada |
consumo de corrente | 5 mA a 5 V CC via conector de barramento (do estado desligado) |
consumo de corrente | 0 mA a 24 V CC via conector de barramento (do estado ligado) |
consumo de corrente | 0 mA a 24 V CC via conector de barramento (do estado desligado) |
consumo de corrente | 24 mA a 5 V CC via conector de barramento (do estado ligado) |
estado 1 de tensão garantido | 15 ... 28,8 V of entrada |
current state 0 guaranteed | <= 1 mA (entrada) |
tipo de tensão de entrada digital | CC |
suporte de montagem | N/A |
suporte de montagem | N/A |
suporte de montagem | N/A |
sinalização local | N/A |
isolamento | entre a entrada ea lógica interna a 500 V CA |
isolamento | não isolados entre as entradas |
largura | 27.4 mm |
profundidade | 84.6 mm |
Meio ambiente | |
altitude de funcionamento | 0...2000 m |
resistência a rajadas momentâneas rápidas | 1 kV of E/S para EN/IEC 61000-4-4 |
emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011 |
resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
resistência a descarga eletroestática | 4 kV no contato para EN/IEC 61000-4-2 |
umidade relativa | 10-95 %, sem condensação (em operação) |
umidade relativa | 10-95 %, sem condensação (em armazenamento) |
resistência a sobretensão | 1 kV E/S modo comum para EN/IEC 61000-4-5 CC |
grau de proteção IP | IP20 com tampa de proteção colocada |
graus de poluição | 2 |
resistência ao choque | 15 gn of 11 ms |
temperatura ambiente do ar para armazenamento | -25-70 °C |
resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha DIN |
resistência à vibração | 3 gn a 8.4-150 Hz Ligar calha DIN |
resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar painel |
resistência à vibração | 3 gn a 8.4-150 Hz Ligar painel |
resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
padrões | EN/IEC 61131-2 |
padrões | EN/IEC 61010-2-201 |
temperatura ambiente do ar para funcionamento | -10-35 °C instalação vertical |
temperatura ambiente do ar para funcionamento | -10-55 °C instalação horizontal |
altitude de armazenamento | 0-3000 m |
resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
resistência a campos eletromagnéticos | 1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3 |
certificações do produto | C-Tick |
certificações do produto | cULus |
resistência a campos magnéticos | 30 A/m 50/60 Hz para EN/IEC 61000-4-8 |
Principal | |
lógica de entrada digital | coletor ou fonte (positivo/negativo) |
linha de produto | TM3 Modicon |
tensão de entrada digital | 24 V |
tipo de produto ou componente | módulo de entrada digital |
corrente de entrada digital | 7 mA of entrada |
compatibilidade de gama | Modicon M241 |
compatibilidade de gama | Modicon M251 |
compatibilidade de gama | Modicon M221 |
compatibilidade de gama | Modicon M262 |
número de entrada digital | 8 of entrada para IEC 61131-2, Tipo 1 |
