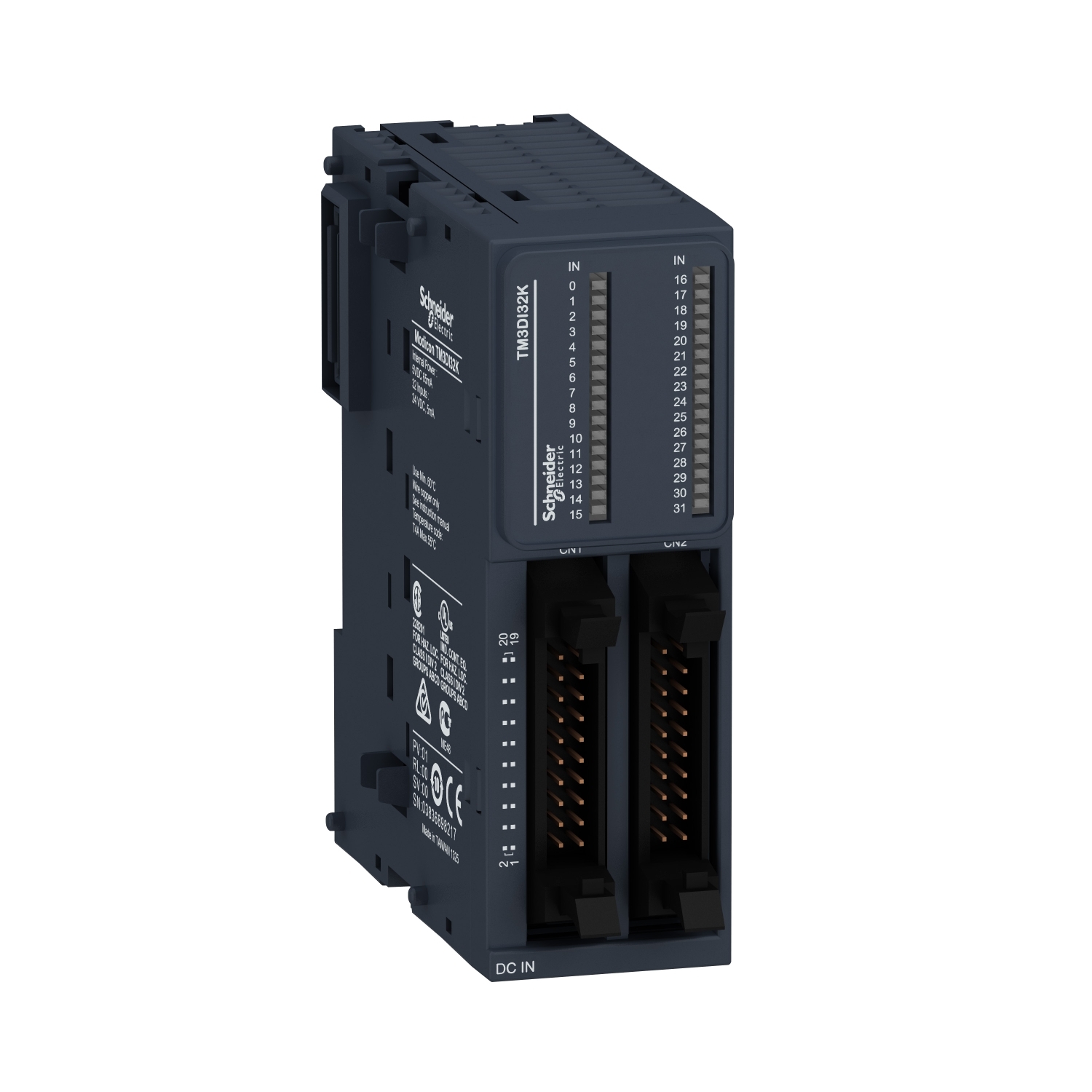

MODULO EXPANSAO TM3DI32K

Ref: 21.62.395 Cód: TM3DI32K Marca: Schneider Electric

MÓDULO DE ENTRADAS DIGITAIS 32 ENTRADAS SINK/SOURCE 24 VDC CONECTOR HE10 TM3DI32K

Descrição
Caracteristicas Técnicas

Documentos:

Complementar
largura	33.5 mm
profundidade	81.3 mm
suporte de montagem	N/A
suporte de montagem	N/A
suporte de montagem	N/A
isolamento	entre a entrada ea lógica interna a 500 V CA
isolamento	não isolados entre as entradas
impedância de entrada	4.4 kOhm
conexão elétrica	N/A
maximum cable distance between devices	cabo não blindado: <30 m of entrada normal
altura	90 mm
tipo de tensão de entrada digital	CC
current state 1 guaranteed	>= 2.5 mA (entrada)
sinalização	CE
tempo de resposta	4 ms (ligar)
tempo de resposta	4 ms (desligar)
número de E/S digital	32
Peso	0.1 kg
estado de tensão 0 garantido	0...5 V of entrada
consumo de corrente	5 mA a 5 V CC via conector de barramento (do estado desligado)
consumo de corrente	0 mA a 24 V CC via conector de barramento (do estado ligado)
consumo de corrente	0 mA a 24 V CC via conector de barramento (do estado desligado)
consumo de corrente	65 mA a 5 V CC via conector de barramento (do estado ligado)
estado 1 de tensão garantido	15 ... 28,8 V of entrada
current state 0 guaranteed	<= 1 mA (entrada)
sinalização local	N/A
Meio ambiente
resistência a descarga eletroestática	8 kV em ar para EN/IEC 61000-4-2
resistência a descarga eletroestática	4 kV no contato para EN/IEC 61000-4-2
temperatura ambiente do ar para armazenamento	-25-70 °C
resistência à vibração	3,5 mm a 5-8.4 Hz Ligar calha DIN
resistência à vibração	3 gn a 8.4-150 Hz Ligar calha DIN
resistência à vibração	3,5 mm a 5-8.4 Hz Ligar painel
resistência à vibração	3 gn a 8.4-150 Hz Ligar painel
graus de poluição	2
resistência ao choque	15 gn of 11 ms
padrões	EN/IEC 61010-2-201
padrões	EN/IEC 61131-2
temperatura ambiente do ar para funcionamento	-10-35 °C instalação vertical
temperatura ambiente do ar para funcionamento	-10-55 °C instalação horizontal
altitude de armazenamento	0-3000 m
resistência a campos eletromagnéticos	10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3
resistência a campos eletromagnéticos	3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3
resistência a campos eletromagnéticos	1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3
certificações do produto	cULus
certificações do produto	C-Tick
resistência a perturbações por condução, induzidas por campos de radiofrequência	10 V 0,15...80 MHz para EN/IEC 61000-4-6
resistência a perturbações por condução, induzidas por campos de radiofrequência	3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL)
altitude de funcionamento	0...2000 m
resistência a rajadas momentâneas rápidas	1 kV of E/S para EN/IEC 61000-4-4
emissão eletromagnética	radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011
emissão eletromagnética	radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011
umidade relativa	10-95 %, sem condensação (em operação)
umidade relativa	10-95 %, sem condensação (em armazenamento)
resistência a sobretensão	1 kV E/S modo comum para EN/IEC 61000-4-5 CC
grau de proteção IP	IP20 com tampa de proteção colocada
resistência a campos magnéticos	30 A/m 50/60 Hz para EN/IEC 61000-4-8
Principal
número de entrada digital	32 of entrada para IEC 61131-2, Tipo 1
lógica de entrada digital	coletor ou fonte (positivo/negativo)
linha de produto	TM3 Modicon
tensão de entrada digital	24 V
tipo de produto ou componente	módulo de entrada digital
corrente de entrada digital	5 mA of entrada
compatibilidade de gama	Modicon M241
compatibilidade de gama	Modicon M251
compatibilidade de gama	Modicon M221
compatibilidade de gama	Modicon M262
