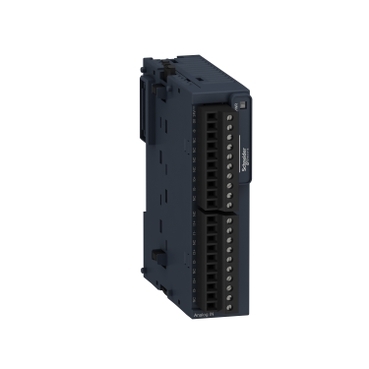

MODULO EXPANSAO TM3AI4
Ref: 21.62.380 Cód: TM3AI4 Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - TM3AI4 Declaração RoHS da UEDeclaração de Conformidade - TM3AI4 Declaração RoHS da ChinaDeclaração de Conformidade - TM3AI4 Declaração REAChDeclaração de Conformidade - TM3AI4 Declaração REAChDeclaração de Conformidade - TM3AI4 Declaração REAChDeclaração de Conformidade - TM3AI4 Declaração REACh| Complementar | |
| duração de amostra | 1 ms |
| precisão de repetição | +/-0,5%FS |
| conexão elétrica | N/A |
| conexão elétrica | N/A |
| altura | 90 mm |
| impedância de entrada | <= 50 Ohm corrente |
| impedância de entrada | >= 1 MOhm tensão |
| não linearidade | +/- 0,2%FS |
| valor LSB | N/A |
| valor LSB | N/A |
| valor LSB | N/A |
| valor LSB | N/A |
| sobrecarga contínua admissível | 13 V rated tensão |
| sobrecarga contínua admissível | 40 mA rated corrente |
| sinalização | CE |
| resolução de entrada analógica | 12 bits |
| resolução de entrada analógica | 11 bits + sinal |
| Peso | 0.11 kg |
| erro de precisão absoluta | N/A |
| erro de precisão absoluta | N/A |
| consumo de corrente | 35 mA a 5 V CC via conector de barramento sem carga |
| consumo de corrente | 45 mA a 5 V CC via conector de barramento carga total |
| consumo de corrente | 30 mA a 24 V CC via fonte externa |
| tempo de conversão | 1 ms + 1 ms por tempo de ciclo + 1 controlador do canal |
| tipo de cabo | cabo de pares trançados blindado <30 m of entrada circuito |
| derivação de temperatura | +/- 0,006% FS / ° C |
| limites de tensão de alimentação | 20.4-28.8 V |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| resistência a sobretensão | 1 kV fonte de alimentação modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 0.5 kV fonte de alimentação modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV entrada modo comum para EN/IEC 61000-4-5 |
| diafonia | <= 1 LSB |
| largura | 23.6 mm |
| profundidade | 70 mm |
| tensão nominal de fornecimento [Us] | 24 V CC |
| sinalização local | N/A |
| isolamento | entre a entrada e fornecimento a 1500 V CA |
| isolamento | entre a entrada ea lógica interna a 500 V CA |
| Meio ambiente | |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 4 kV no contato para EN/IEC 61000-4-2 |
| grau de proteção IP | IP20 |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| altitude de armazenamento | 0-3000 m |
| graus de poluição | 2 |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha DIN |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar calha DIN |
| padrões | EN/IEC 61131-2 |
| padrões | EN/IEC 61010-2-201 |
| imunidade a microquebras | 10 ms |
| temperatura ambiente do ar para funcionamento | -10-55 °C instalação horizontal |
| temperatura ambiente do ar para funcionamento | -10-35 °C instalação vertical |
| resistência ao choque | 15 gn of 11 ms |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 230-1000 MHz para EN/IEC 55011 |
| altitude de funcionamento | 0...2000 m |
| resistência a campos magnéticos | 30 A/m para EN/IEC 61000-4-8 |
| Principal | |
| tipo da entrada analógica | N/A |
| tipo da entrada analógica | N/A |
| tipo da entrada analógica | N/A |
| tipo da entrada analógica | N/A |
| linha de produto | TM3 Modicon |
| tipo de produto ou componente | módulo de entrada analógica |
| número de entrada analógica | 4 |
| compatibilidade de gama | Modicon M221 |
| compatibilidade de gama | Modicon M241 |
| compatibilidade de gama | Modicon M251 |
| compatibilidade de gama | Modicon M262 |
