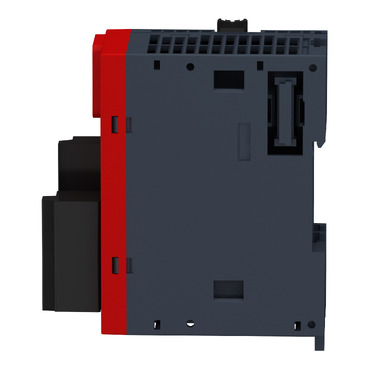

MODULO DE SEGURANCA TM3SAF5R
Ref: 21.62.350 Cód: TM3SAF5R Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - TM3SAF5R Declaração REAChDeclaração de Conformidade - TM3SAF5R Declaração RoHS da ChinaDeclaração de Conformidade - TM3SAF5R Declaração RoHS da UEDeclaração de Conformidade - TM3SAF5R Declaração RoHS da ChinaDeclaração de Conformidade - TM3SAF5R Declaração RoHS da UEDeclaração de Conformidade - TM3SAF5R Declaração RoHS da ChinaDeclaração de Conformidade - TM3SAF5R Declaração RoHS da UEDeclaração de Conformidade - TM3SAF5R Declaração RoHS da ChinaDeclaração de Conformidade - TM3SAF5R Declaração RoHS da UE| Complementar | |
| certificações do produto | EAC |
| certificações do produto | CSA Haz Loc Class 1 Division 2 (pendente) |
| certificações do produto | RCM |
| certificações do produto | TÜV |
| certificações do produto | UL 61010-2-201 |
| certificações do produto | CSA 61010-2-201 (pendente) |
| certificações do produto | ANSI Haz Loc Class 1 Division 2 (pendente) |
| tensão de saída | 10 V saída de relé |
| consumo de potência em W | 0.2 W a 5 V CC |
| consumo de potência em W | 3.6 W a 24 V CC |
| tensão de circuito de controle | 24 V CC |
| altura | 94 mm |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,2...1 x 2,5 mm² flexível sem ponta do cabo 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,2...1 x 2,5 mm² sólido sem ponta do cabo 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,25...1 x 2,5 mm² flexível com extremidade do cabo, com aro 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,25...1 x 2,5 mm² flexível com extremidade do cabo, sem aro 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,2...2 x 1,5 mm² flexível sem ponta do cabo 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,2...2 x 1,5 mm² sólido sem ponta do cabo 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,25...2 x 1 mm² flexível com extremidade do cabo, sem aro 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,5...2 x 1,5 mm² flexível com extremidade do cabo, com aro duplo 13-14, 23-24, 33-34 |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,14...1 x 1,5 mm² flexível sem ponta do cabo outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,14...1 x 1,5 mm² sólido sem ponta do cabo outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,25...1 x 0,5 mm² flexível com extremidade do cabo, com aro outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 1 x 0,25...1 x 1,5 mm² flexível com extremidade do cabo, sem aro outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,14 x 2 ... 0,5 mm² flexível sem ponta do cabo outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,14...2 x 0,75 mm² sólido sem ponta do cabo outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,25 ... 2 x 0,34 mm² flexível com extremidade do cabo, sem aro outros terminais |
| conexões - terminais | terminais de braçadeiras com parafusos cativos, bloco de terminal removível 2 x 0,5 mm² flexível com extremidade do cabo, com aro duplo outros terminais |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 8 kV (descarga do ar) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática - nível de teste: 6 kV (descarga do contato) para EN/IEC 61000-4-2 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 10 V/m (80 MHz a 1 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 3 V / m (1.4 GHz ... 2 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | susceptibilidade a campos eletromagnéticos - nível de teste: 1 V/m (2 GHz ... 3 GHz) para EN/IEC 61000-4-3 |
| compatibilidade eletromagnética | campo magnético na frequência de potência - nível de teste: 30 A/m (50...60 Hz) para EN/IEC 61000-4-8 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 3 kV (linhas de energia (DC)) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: 2 kV (E/S) para EN/IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs teste de imunidade contra ondas de choque - nível de teste: 1 kV (linhas de energia (DC)) para EN/IEC 61000-4-5 |
| compatibilidade eletromagnética | perturbações de RF por condução - nível de teste: 10 V (0,15...80 MHz) para EN/IEC 61000-4-6 |
| compatibilidade eletromagnética | emissão irradiada - nível de teste: 40 dBµV/m (24 V)classe A para EN 55011 |
| compatibilidade eletromagnética | emissão irradiada - nível de teste: 47 dBµV/m (24 V)classe A para EN 55011 |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| classificação do fusível associado | 4 A gG ou gL of saída de relé para EN/IEC 60947-5-1 |
| classificação do fusível associado | 6 A golpe rápido of saída de relé para EN/IEC 60947-5-1 |
| [Uimp] tensão suportável de impulso nominal | 4 kV categoria de sobretensão III para IEC 60647-5-1 |
| Peso | 0.19 kg |
| consumo de corrente | 100 mA a 24 V CC alimentação externa |
| tipo de saída | abertura instantânea de relé, 3 NA circuito(s), livre de potencial |
| tensão nominal de fornecimento [Us] | 24 V - 15...20 % CC |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 2) para IEC 60647-5-1 |
| normas | EN/ISO 13849-1:2008 |
| normas | EN/ISO 13849-2:2012 |
| normas | EN/IEC 62061:2005 |
| normas | EN/IEC 61508:2010 |
| normas | EN/IEC 60947-5-1:2010 |
| normas | EN/IEC 61131-2:2007 |
| normas | EN/IEC 60204-1:2005 |
| normas | EN/IEC 60204-1:2009/A1 |
| normas | IEC 61010-1:2010 |
| normas | EN 50581:2012 |
| corrente térmica de saída | 6 A por relé of saída de relé |
| corrente de saída mínima | 10 mA of saída de relé |
| sinalização | REACH |
| sinalização | CE |
| sinalização | UL |
| sinalização | EFUP 10 |
| sinalização | EAC |
| sinalização | RCM |
| sinalização | TÜV |
| sinalização | CSA |
| [Ith] corrente térmica ao ar livre convencional | 18 A |
| conexão elétrica | terminal de parafuso |
| dados de fiabilidade de segurança | DC = 95 % para EN/ISO 13849-1 |
| dados de fiabilidade de segurança | PFHd = 5E-9 1/h para IEC 61508-1 1 operação / hora CC-13 24 V CC, <4 A |
| dados de fiabilidade de segurança | PFHd = 30E-9 1/h para IEC 61508-1 60 operações / hora CC-13 24 V CC, <1 A |
| dados de fiabilidade de segurança | MTTFd = 500 years para EN/ISO 13849-1 1 operação / hora CC-13 24 V CC, <4 A |
| dados de fiabilidade de segurança | MTTFd = 85 anos para EN/ISO 13849-1 60 operações / hora CC-13 24 V CC, <1 A |
| dados de fiabilidade de segurança | SFF = 95 % para IEC 61508-1 |
| dados de fiabilidade de segurança | HFT = 1 para IEC 61508-1 |
| dados de fiabilidade de segurança | Tipo = A para IEC 61508-1 |
| tipo de proteção de entrada | interno, eletrônico |
| largura | 43.7 mm |
| número de circuitos de segurança | 3 NA of abertura instantânea de relé |
| profundidade | 73 mm |
| tempo de sincronização entre entradas | ilimitado |
| maximum cable distance between devices | 30 m |
| maximum response time on input open | 40 ms |
| capacidade de corte | 360 VA retenção CA-15 B300 saída de relé |
| capacidade de corte | 3600 VA irrupção CA-15 B300 saída de relé |
| capacidade de corte | 4 A 24 V 50 ms CC-13 saída de relé |
| sinalização local | N/A |
| tensão de comutação máxima | 230 V categoria de utilização CA-15 a 50 Hz (abertura instantânea de relé) |
| tensão de comutação máxima | 24 V categoria de utilização CC-13 (abertura instantânea de relé) |
| Meio ambiente | |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 6 kV no contato para EN/IEC 61000-4-2 |
| altitude de funcionamento | 0...2000 m |
| resistência a rajadas momentâneas rápidas | 3 kV of linhas de energia (DC) (CC) para EN/IEC 61000-4-4 |
| resistência a rajadas momentâneas rápidas | 2 kV of Linhas E/S para EN/IEC 61000-4-4 |
| emissão eletromagnética | radiação - nível de teste: 50 dBµV/m classe A 24 V DC) a 30-230 Hz para IEC 61131-3 |
| emissão eletromagnética | radiação - nível de teste: 57 dBµV/m classe A 24 V DC) a 230-1000 Hz para IEC 61131-3 |
| força mecânica | saliências 6 ms 300 shocks (25 gn para IEC 60068-2-27 |
| resistência à vibração | +/- 3,5 mm (f = 5-150 Hz) para IEC 60068-2-6 |
| graus de poluição | 2 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| resistência a sobretensão | 1 kV linhas de energia (DC) modo diferencial para EN/IEC 61000-4-5 CC |
| resistência a sobretensão | 1 kV linhas de energia (DC) modo comum para EN/IEC 61000-4-5 CC |
| resistência a campos magnéticos | 30 A/m 50/60 Hz para EN/IEC 61000-4-8 |
| grau de proteção IP | IP20 (terminais) para EN/IEC 60529 |
| resistência ao choque | 15 gn of 11 ms para IEC 60068-2-27 |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-1 |
| padrões | EN 60204-1 |
| padrões | EN/ISO 13850 |
| padrões | EN 1088/ISO 14119 |
| temperatura ambiente do ar para funcionamento | -10-55 °C instalação horizontal |
| altitude de armazenamento | 0-3000 m |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| Principal | |
| linha de produto | Modicon TM3 Safety |
| tipo de produto ou componente | módulo de segurança |
| aplicação do módulo de segurança | p/ monitoramento de interruptor e parada de emergência |
| nível de segurança | pode atingir PL e/categoria 4 para EN/ISO 13849-1: 2008 |
| nível de segurança | pode atingir PL e/categoria 4 para EN/ISO 13849-2: 2012 |
| nível de segurança | pode atingir SILCL 3 para EN/IEC 62061: 2005 |
| nível de segurança | pode atingir SIL 3 para EN/IEC 61508: 2010 |
| função do módulo | ligação de 1 canal para monitoramento de parada de emergência |
| função do módulo | ligação de 2 canal para monitoramento de parada de emergência |
| função do módulo | monitorização de uma proteção móvel com 2 interruptores e arranque automático |
| nome abreviado do dispositivo | TM3SAF |
