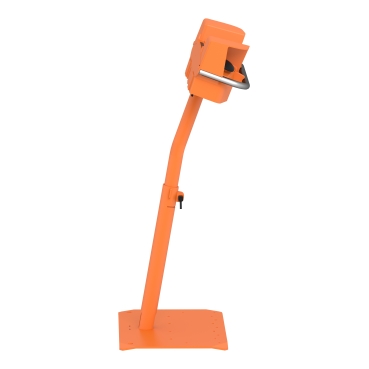

KIT POSTO BIMANUAL + PEDESTAL XY2SB724

Ref: 21.65.099 Cód: XY2SB724 Marca: Schneider Electric

Posto de comando bimanual, laranja, com pedestal, 2 botões normais + 1 botão parada de emergência (2NF), terminal pré cabeado

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - XY2SB724 Declaração RoHS da UE Declaração de Conformidade - XY2SB724 Declaração RoHS da China Declaração de Conformidade - XY2SB724 Declaração RoHS da China Declaração de Conformidade - XY2SB724 Declaração RoHS da China Declaração de Conformidade - XY2SB724 Declaração RoHS da China

Complementar
durabilidade elétrica	1000000 ciclos categoria de utilização CA-15, Taxa de Funcionamento: 60 cic/mn a 120 V, 3 A, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos categoria de utilização CA-15, Taxa de Funcionamento: 60 cic/mn a 230 V, 2 A, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos categoria de utilização CA-15, Taxa de Funcionamento: 60 cic/mn a 24 V, 4 A, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos categoria de utilização CC-13, Taxa de Funcionamento: 60 cic/mn a 110 V, 0.2 A, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
durabilidade elétrica	1000000 ciclos categoria de utilização CC-13, Taxa de Funcionamento: 60 cic/mn a 24 V, 0.5 A, Fator de carga: 0.5 para EN/IEC 60947-5-1 apêndice C
cor da caixa	laranja RAL 2008
[Ui] tensão de isolamento nominal	600 V (graus de Poluição 3) para EN/IEC 60947-1
[Ui] tensão de isolamento nominal	600 V para UL 508
[Ui] tensão de isolamento nominal	600 V para CSA C22.2 No 14
entrada de cabo	1 orifício simples of M25
entrada de cabo	2 orifícios simples of M20
durabilidade mecânica	1000000 ciclos
abertura positiva	com para EN/IEC 60947-5-1 apêndice K
proteção contra curto-circuito	10 A gG cartucho proteção por fusível para EN/IEC 60269
designação de código de contato	A600 CA-15, Ue = 240 V, Ie = 3 A
designação de código de contato	Q600 CC-13, Ue = 250 V, Ie = 0.27 A para EN/IEC 60947-5-1 apêndice A
confiabilidade elétrica IEC 60947-5-4	taxa de falha < 0,00000001 a 17 V, 0.005 A para EN/IEC 60947-5-4
confiabilidade elétrica IEC 60947-5-4	taxa de falha < 0.000001 a 5 V, 0.001 A para EN/IEC 60947-5-4
Peso	17 kg
[Uimp] tensão suportável de impulso nominal	6 kV para EN/IEC 60947-1
Meio ambiente
grau de proteção IP	IP65 para EN/IEC 60529
tratamento de proteção	TC
resistência ao choque	10 gn of 11 ms para EN/IEC 60068-2-27
resistência à vibração	5 gn (f = 2-500 Hz) para EN/IEC 60068-2-6
classe de proteção contra choques elétricos	classe I para EN/IEC 61140
temperatura ambiente do ar para funcionamento	-25-70 °C
temperatura ambiente do ar para armazenamento	-40-70 °C
padrões	EN/IEC 60947-5-1
padrões	EN 574
padrões	ISO 13851
Principal
composição da estação de controle	2 botões de pressão + 1 botão de pressão de parada de emergência
conexões - terminais	bloco terminal pré-cabeado
linha de produto	Preventa XY2
tipo de produto ou componente	estação de controle a duas mãos e pedestal
tipo de botão de controle	1 botão de pressão, cogumelo, vermelho, 1 NF + 1 NF simultâneo
tipo de botão de controle	2 botões de pressão
nome do componente	XY2S
