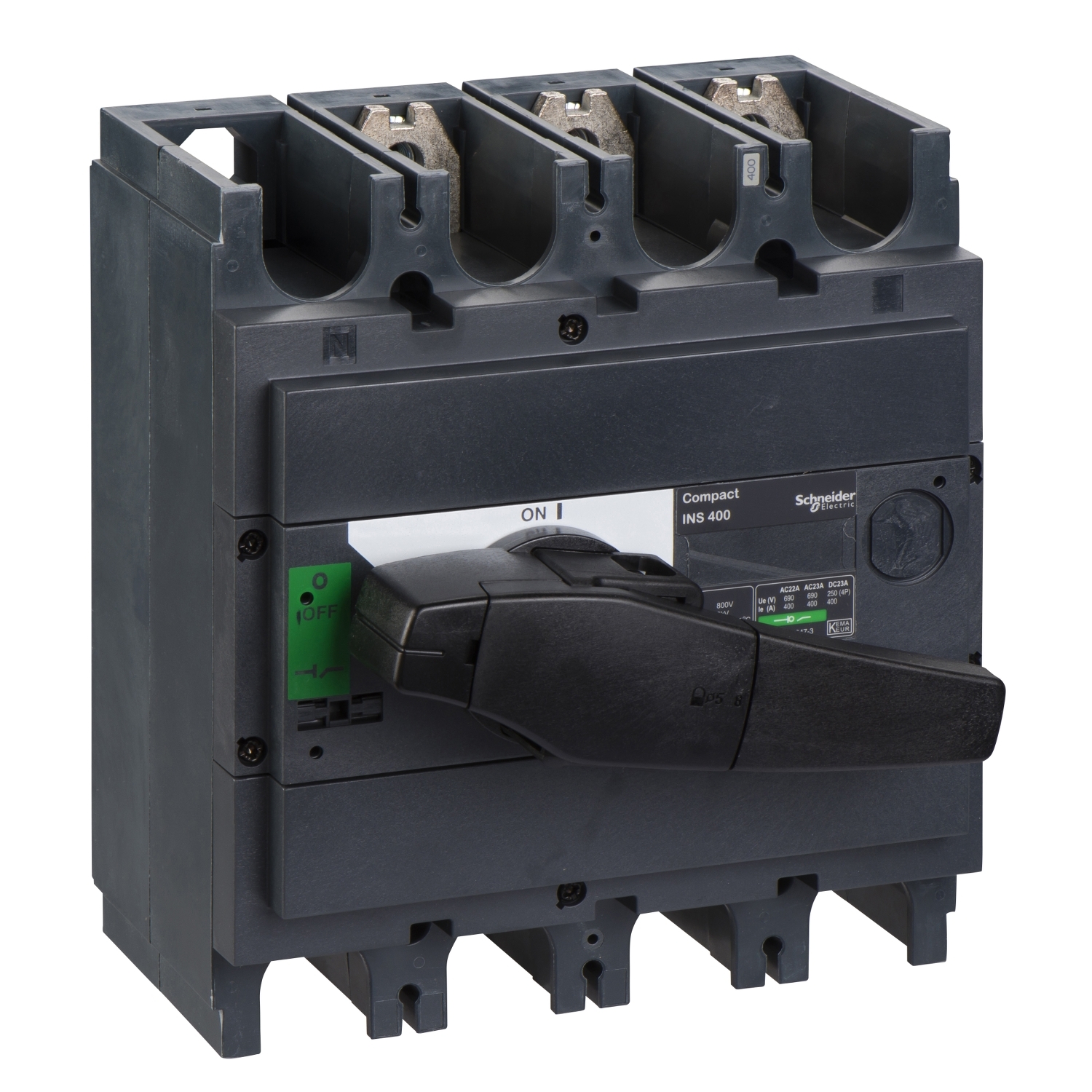

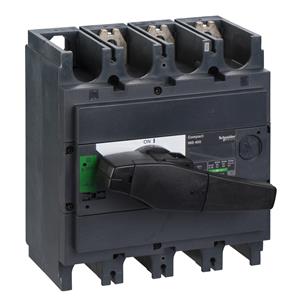

INTERRUPTOR CARGA INS400 400 A - 31110

Ref: 21.50.035 Cód: 31110 Marca: Schneider Electric

adicionar cotação

INTERRUPTOR INS400A TRIPOLAR

Complementar
altura205 mm
passo de conexão45 mm
suporte de montagemplaca
suporte de montagemcalha
conexão na parte inferiorfrontal
cor do punhopreto
Peso4.6 kg
tipo de controlepunho giratório frontal direto
conexões da parte de cimafrontal
modo de montagemfixo
durabilidade elétricaCA -22A: 1500 ciclos 440 V CA 50/60 Hz
durabilidade elétricaCA -22A: 1500 ciclos 500 V CA 50/60 Hz
durabilidade elétricaCA -22A: 1500 ciclos 690 V CA 50/60 Hz
durabilidade elétricaCA -23A: 1500 ciclos 440 V CA 50/60 Hz
durabilidade elétricaCA -23A: 1500 ciclos 500 V CA 50/60 Hz
durabilidade elétricaCA -23A: 1500 ciclos 690 V CA 50/60 Hz
durabilidade elétricaCC-23A: 1000 ciclos 125 V CC
durabilidade mecânica10000 ciclos
compatibilidade de gamaINS400
largura185 mm
profundidade130 mm
[Icw] corrente nominal de curta duração admissível11.5 kA durante 3 s para IEC 60947-3
[Icw] corrente nominal de curta duração admissível20 kA durante 1 s para IEC 60947-3
[Icw] corrente nominal de curta duração admissível4 kA durante 30 s para IEC 60947-3
[Icw] corrente nominal de curta duração admissível4.9 kA durante 20 s para IEC 60947-3
avaliado pela cargaininterrupta
potência máximaCA-23: 110 kW a 220/240 V CA 50/60 Hz
potência máximaCA-23: 110 kW a 230 V CA 50/60 Hz (NEMA)
potência máximaCA-23: 200 kW a 380/415 V CA 50/60 Hz
potência máximaCA-23: 220 kW a 440 V CA 50/60 Hz
potência máximaCA-23: 220 kW a 480 V CA 50/60 Hz (NEMA)
potência máximaCA-23: 250 kW a 500/525 V CA 50/60 Hz
potência máximaCA-23: 400 kW a 660/690 V CA 50/60 Hz
Meio ambiente
grau de proteção IKIK07 para EN 50102
grau de proteção IPIP40 para IEC 60529
temperatura ambiente do ar para armazenamento-50-85 °C
padrõesIEC 60947-1
padrõesIEC 60947-3
temperatura ambiente do ar para funcionamento-25-70 °C
certificações do produtoKEMA-KEUR
certificações do produtoCCC
Principal
frequência da rede50/60 Hz
linha de produtoINS320...630
[Ith] corrente térmica ao ar livre convencional400 A a 60 °C
[Ue] tensão de operação nominal125 V CC
[Ue] tensão de operação nominal690 V CA 50/60 Hz
indicação de posição do contatosim
tipo de produto ou componenteinterruptor-seccionador
nome do produtoCompact INS
tipo de redeCA
tipo de redeCC
frenagem visívelnão
gamaCompactar
nome do interruptor secionadorInterpact INS400
graus de poluição3
[Icm] capacidade de fechamento nominal em curto-circuito330 kA com disjuntor de proteção a montante 690 V CA a 50/60 Hz
[Icm] capacidade de fechamento nominal em curto-circuito50 kA interruptor secionador autônomo 690 V CA a 50/60 Hz
[Ui] tensão de isolamento nominal750 V CA 50/60 Hz
[Uimp] tensão suportável de impulso nominal8 kV
[Uimp] tensão suportável de impulso nominal8 kV para IEC 60947-3
nome abreviado do dispositivoInterpact INS400
adequação para isolamentosim
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 220/240 V
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 480 V NEMA
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 500/525 V
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 660/690 V
[Ie] corrente nominal de operaçãoCC-22A: 400 A CC 125 V 2 polos em série
[Ie] corrente nominal de operaçãoCC-23A: 400 A CC 125 V 2 polos em série
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 380/415 V
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 440/480 V
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 480 V NEMA
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 500/525 V
[Ie] corrente nominal de operaçãoCA -22A: 400 A CA 50/60 Hz 660/690 V
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 220/240 V
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 380/415 V
[Ie] corrente nominal de operaçãoCA -23A: 400 A CA 50/60 Hz 440/480 V
descrição de polos3P
