INTERR. DIF. 25A 30 MA - EZ9R33425
Ref: 21.37.069 Cód: EZ9R33425 Marca: Schneider Electric

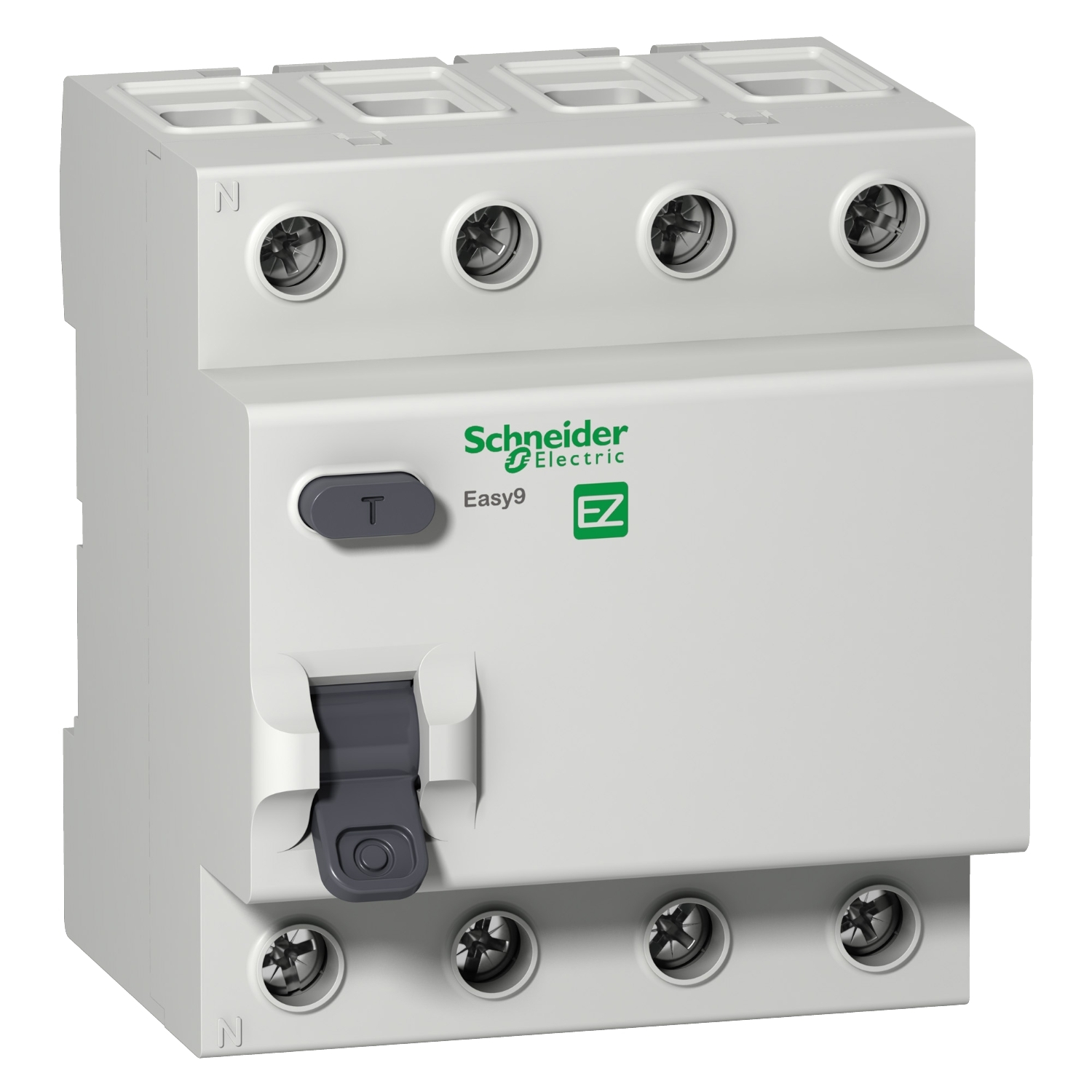

Interruptor diferenciaL IDR Easy9 4P 25A tipo AC 30mA 3kA
O interruptor diferencial residual IDR de baixa tensão Easy9 de Schneider Electric é fabricado para a proteção de pessoas contra choques elétricos e proteção de instalações contra riscos de incêndio devido à corrente de falta à terra persistente. Este produto possui 4 polos, capacidade de 25A, classe de proteção de tipo AC, sensibilidade de fuga à terra de 30mA e capacidade de interrupção de 3kA, 400V. Este produto está em conformidade com IEC 61008-1. Os interruptores diferenciais residuais Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e com baixo teor de CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - EZ9R33425 Declaração RoHS da UEDeclaração de Conformidade - EZ9R33425 Declaração REAChDeclaração de Conformidade - EZ9R33425 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - EZ9R33425 Declaração REACh| Complementar | |
| frequência da rede | 50 Hz |
| [Ui] tensão de isolamento nominal | 440 V CA |
| modo de montagem | de encaixe |
| durabilidade elétrica | AC: 2000 ciclos 400 V CA 50 Hz |
| [Uimp] tensão suportável de impulso nominal | 4 kV |
| cor | cinza (RAL 7035) |
| largura | 72 mm |
| seguimento de mercado | residencial |
| profundidade | 72 mm |
| torque de aperto | 3.5-3.5 N.m superior ou inferior |
| altura | 82 mm |
| indicação de posição do contato | sim |
| localização do dispositivo no sistema | de saída |
| desvios de 9 mm | 8 |
| suporte de montagem | calha DIN |
| compatibilidade do bloco de distribuição do barramento combinado | parte superior: sim |
| corrente de sobretensão | 250 A |
| Peso | 375 g |
| conexões - terminais | terminal tipo túnel (superior ou inferior1-35 mm² rígido |
| conexões - terminais | terminal tipo túnel (superior ou inferior1-25 mm² flexível |
| tipo de controle | alavanca articulada |
| tecnologia de disparo de corrente residual | independente da tensão |
| durabilidade mecânica | 5000 ciclos |
| [Ue] tensão de operação nominal | 400 V CA 50 Hz |
| Meio ambiente | |
| padrões | IEC 61008-1 |
| tropicalização | 2 |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 95-95 % a 55-55 °C |
| graus de poluição | 2 para IEC 61008-1 |
| grau de proteção IP | IP20 |
| certificações do produto | CE |
| certificações do produto | ISI |
| Principal | |
| [In] corrente nominal | 25 A |
| capacidade de fechamento e corte nominal | 500 A |
| nome abreviado do dispositivo | DR Easy9 |
| corrente de curto-circuito condicional nominal | Disjuntor modular Easy9: 3000 A 25 A |
| linha de produto | Easy9 |
| classe de proteção de fuga à terra | Classe AC |
| sensibilidade de fuga à terra | 30 mA |
| atraso de proteção de fuga à terra | instantâneo |
| tipo de produto ou componente | Interruptor diferencial (DR/IDR) |
| tipo de rede | CA |
| descrição de polos | 4P |
| posição neutra | esquerda |
