Complementar |
altura | 91 mm |
indicação de posição do contato | sim |
descrição das opções de bloqueio | dispositivo de travamento |
conexões - terminais | terminal simples superior ou inferior1-35 mm² rígido |
conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível |
conexões - terminais | terminal simples superior ou inferior1-25 mm² flexível com virola |
suporte de montagem | calha DIN |
frequência da rede | 50/60 Hz |
localização do dispositivo no sistema | de saída |
desvios de 9 mm | 4 |
compatibilidade do bloco de distribuição do barramento combinado | superior ou inferior: Protetor de barramento |
Peso | 0.21 kg |
comprimento da decapagem do fio | 14 mm of superior ou inferior conexão |
tipo de controle | alavanca articulada |
tecnologia de disparo de corrente residual | independente da tensão |
[Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz |
modo de montagem | de encaixe |
durabilidade elétrica | CA-1: 15000 ciclos |
capacidade de fechamento e corte nominal | Idm 1500 A |
capacidade de fechamento e corte nominal | Im 1500 A |
durabilidade mecânica | 20000 ciclos |
[Uimp] tensão suportável de impulso nominal | 6 kV |
cor | RAL 9003 |
largura | 36 mm |
profundidade | 73.5 mm |
torque de aperto | 3.5-3.5 N.m superior ou inferior |
corrente de curto-circuito condicional nominal | 10 kA |
[Ue] tensão de operação nominal | 220...240 V CA 50/60 Hz |
compatibilidade de gama | iID |
Meio ambiente |
temperatura ambiente do ar para armazenamento | -40-85 °C |
graus de poluição | 3 |
grau de proteção IP | IP20 para IEC 60529 |
grau de proteção IP | IP40 (invólucro modular) para IEC 60529 |
normas | EN/IEC 61008-1 |
compatibilidade eletromagnética | 8/20 µs tensão aos choques, 250 A para EN/IEC 61008-1 |
certificações do produto | SNI |
temperatura ambiente do ar para funcionamento | -5-60 °C |
Principal |
[In] corrente nominal | 25 A |
tipo de rede | CA |
linha de produto | iID |
sensibilidade de fuga à terra | 30 mA |
classe de proteção de fuga à terra | Classe AC |

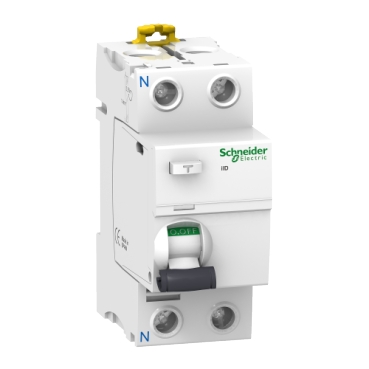

tipo de produto ou componente | Interruptor diferencial (DR/IDR) |
nome do produto | Acti 9 iID |
gama | Acti 9 |
atraso de proteção de fuga à terra | instantâneo |
descrição de polos | 2P |
nome abreviado do dispositivo | iID |
posição neutra | esquerda |
