INTERFACE HMISTU855

Ref: 21.62.129 Cód: HMISTU855 Marca: Schneider Electric

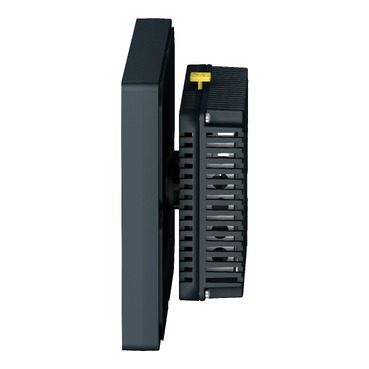

INTERFACE HOMEM MAQUINA COLORIDA 5.7 STU MONTAGEM FURO HMISTU855

Descrição
Caracteristicas Técnicas

Esta interface Magelis STU para operador tátil pequena (IHM) é fornecida com 24 VCC, tem um display LCD TFT a cores de 5,7" com 320 x 240 pixels (QVGA) e EPROM de 32 MB. Ele também tem 1 host + 1 porta USB miniB, 1 porta RS232C / RS485 e 1 porta Ethernet TCP/IP. É ideal para informações e comunicação otimizadas com sistemas de automação na indústria e infraestrutura, como máquinas compactas, sistemas de manuseio, máquinas de alimentos e bebidas e indústria farmacêutica. A tela exibe páginas gráficas com tela monocromática. Graças à sua fixação com um furo de 22 mm de diâmetro, não é necessário recorte retangular no painel. Sua porta de host RS485 torna ideal para supervisionar e controlar sistemas e máquinas simples.

Documentos:

Complementar
limites de tensão de alimentação	20.4-28.8 V
tamanho do visor	5,7 pol
protocolos que podem ser baixados	Uni-TE
protocolos que podem ser baixados	Modbus TCP/IP
protocolos que podem ser baixados	protocolos de terceiros
protocolos que podem ser baixados	Modbus
relógio em tempo real	acesso ao relógio em tempo real do PLC
cor de apresentação	65536 cores
tipo de visor	tela tátil a cores QVGA TFT
tipo de letra do caractere	Taiwan (Chinês tradicional)
tipo de letra do caractere	Japonês (ANK, Kanji)
tipo de letra do caractere	Chinês (Chinês simplificado)
tipo de letra do caractere	ASCII
tipo de letra do caractere	coreano
descrição da memória	memória do aplicativo 16 MB
descrição da memória	backup dos dados 64 kB
painel tátil	analógico
tensão nominal de fornecimento [Us]	24 V CC
altura	129.15 mm
vida útil da luz de fundo	50000 horas
consumo de energia	6.8 W
sinalização	with Schneider logo
sinalização	CE
frequência do processador	333 MHz
modo de fixação	orifício de Ø 22 mm
corrente de inrush	30 A
alimentação	fonte externa
resolução da tela	320 x 240 pixels QVGA
tipo de conexão integrada	1 USB 2.0 type mini B
tipo de conexão integrada	1 2.0 USB tipo A
tipo de conexão integrada	conexão serial COM1 - RJ45 fêmea - RS232C/RS485 <= 115,2 kbits/s)
tipo de conexão integrada	fonte de alimentação - bloco terminal de parafuso removível
tipo de conexão integrada	1 Ethernet - RJ45
material do invólucro	PC/PBT e PAA
largura	163 mm
profundidade	56.5 mm
número de páginas	limitado pela capacidade de memória interna
brilho	16 níveis
Meio ambiente
padrões	UL 1604
padrões	FCC Classe A
padrões	IEC 61000-6-2
padrões	EN 61131-2
padrões	UL 508
certificações do produto	UL classe 1 Div2 T4A ou T5
certificações do produto	C-Tick
certificações do produto	cULus
certificações do produto	Marinha
altitude de funcionamento	<= 2000 m
resistência ao choque	15 gn of 11 ms para IEC 60068-2-27
resistência à vibração	+/- 3,5 mm (f = 5-9 Hz) para IEC 60068-2-6
resistência à vibração	1 gn (f = 9-150 Hz) para IEC 60068-2-6
grau de proteção IP	IP20 para IEC 60529 (painel posterior)
grau de proteção IP	IP65 para IEC 60529 (painel frontal)
grau de proteção NEMA	NEMA 4X painel frontal (uso interno)
temperatura ambiente do ar para funcionamento	0-50 °C
resistência a campos eletromagnéticos	10 V/m para IEC 61000-4-3
temperatura ambiente do ar para armazenamento	-20-60 °C
umidade relativa	0-85 % sem condensação
imunidade a microquebras	7 ms
Principal
linha de produto	Harmony STO & STU
designação do software	Vijeo Designer
nome do processador	CPU ARM9
sistema operacional	Harmony
tipo de produto ou componente	tela tátil
