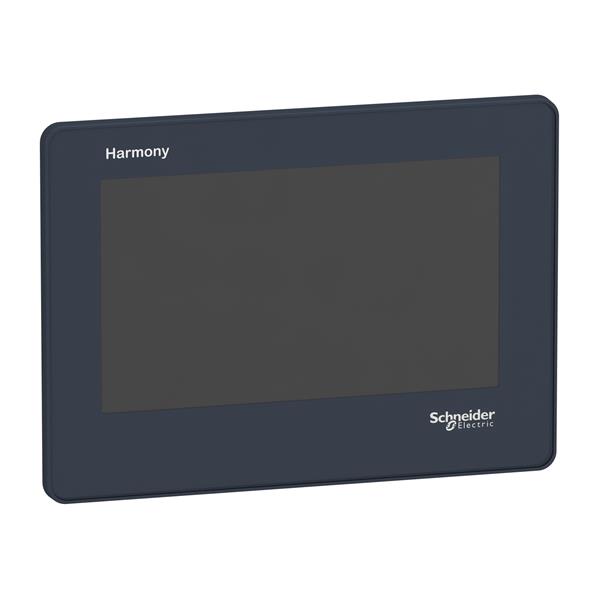

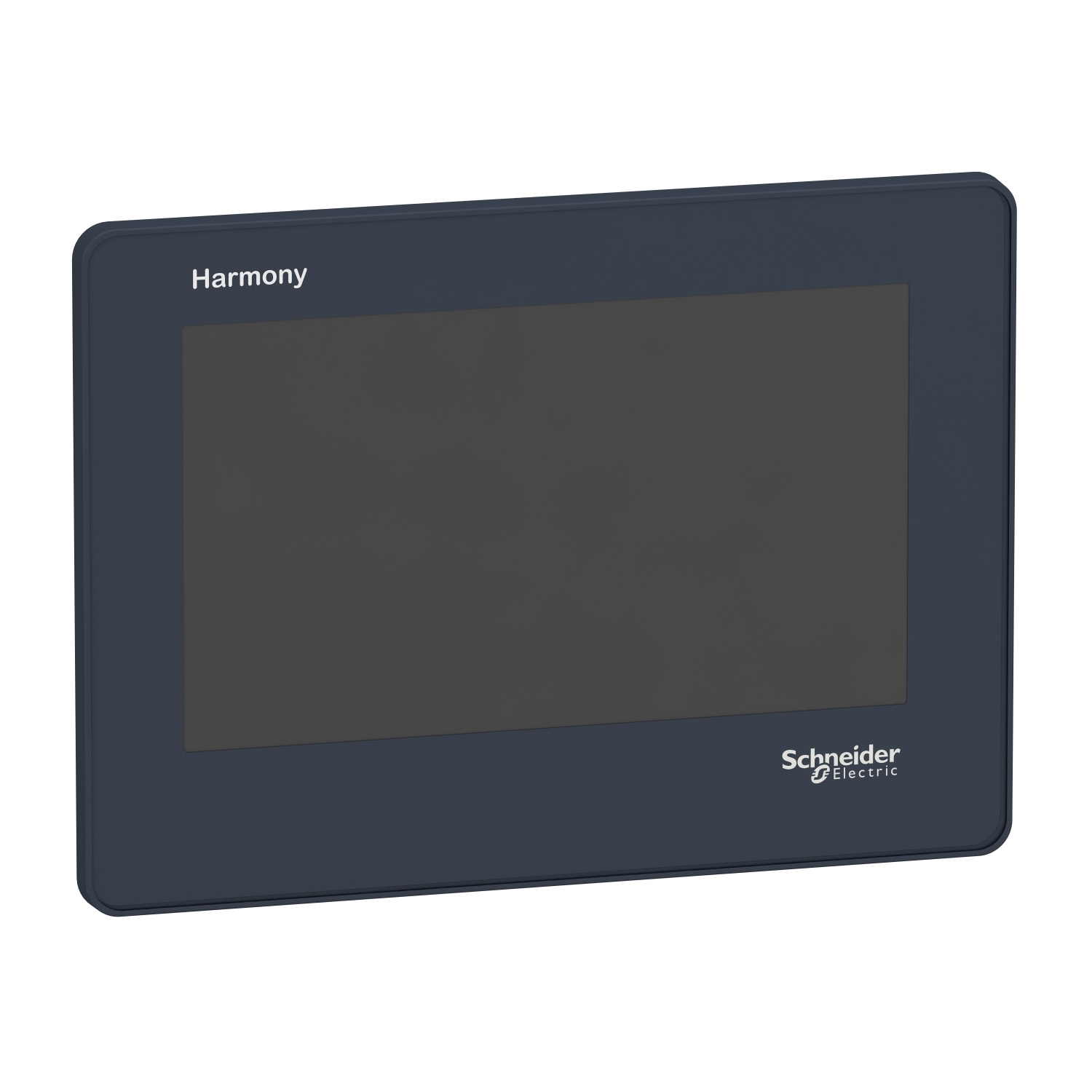

INTERFACE HMISTO715
Ref: 21.62.125 Cód: HMISTO715 Marca: Schneider Electric
Esta IHM Magelis STO é fornecida com 12V a 24V CC, possui um display LCD TFT colorido de 4,3" com 480 x 272 pixels e 26MB EPROM. Ele também tem 1 host + 1 porta USB miniB e 1 porta RS232C / RS485. É ideal para informações e comunicação otimizadas com sistemas de automação na indústria e infraestrutura, como máquinas compactas, sistemas de manuseio, máquinas de alimentos e bebidas e indústria farmacêutica. A tela exibe páginas com gráficos coloridos. Sua porta de host RS485 torna ideal para supervisionar e controlar sistemas e máquinas simples.
Documentos:
Product Data SheetDeclaração de Conformidade - HMISTO715 Declaração RoHS da UEDeclaração de Conformidade - HMISTO715 Declaração RoHS da ChinaDeclaração de Conformidade - HMISTO715 Declaração REAChDeclaração de Conformidade - HMISTO715 Declaração REAChDeclaração de Conformidade - HMISTO715 Declaração REAChDeclaração de Conformidade - HMISTO715 Declaração REAChDeclaração de Conformidade Ambiental - HMISTO715 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - HMISTO715 Declaração RoHS da UE| Complementar | |
| tensão nominal de fornecimento [Us] | 12 ... 24 V CC - 10...20 % |
| número de páginas | 8999 |
| brilho | 16 níveis através do painel tátil |
| consumo de energia | 7.5 W |
| dimensoes de recorte | 77.5 x 112.5 mm |
| dimensoes de recorte | 66 x 105 mm with mounting adaptor |
| tipo de conexão integrada | 1 USB 2.0 type mini B |
| tipo de conexão integrada | 1 2.0 USB tipo A |
| tipo de conexão integrada | 1 ligação de série - RJ45 - RS232C/RS485 2400...115200 bps) |
| tamanho do visor | 4.3 inch |
| protocolos que podem ser baixados | protocolos de terceiros |
| protocolos que podem ser baixados | Modbus |
| material do invólucro | PPT |
| compatibilidade de gama | MitsubishI |
| compatibilidade de gama | Omron |
| compatibilidade de gama | Siemens |
| compatibilidade de gama | Allen-Bradley |
| cor de apresentação | 65536 cores |
| material frontal | plástico |
| tipo de visor | TFT LCD colorido |
| relógio em tempo real | with RTC-battery set opcional |
| alimentação | fonte externa |
| resolução da tela | 480 x 272 pixels |
| Peso | 0.22 kg |
| modo de fixação | by 2 installation fasteners, Montagem em painel com 1,5 a 6 mm de espessura |
| vida útil da luz de fundo | 50000 horas com branco |
| painel tátil | analógico |
| tipo de letra do caractere | Chinês (Chinês simplificado) |
| tipo de letra do caractere | Japonês (ANK, Kanji) |
| tipo de letra do caractere | ASCII (caracteres europeus) |
| tipo de letra do caractere | Taiwan (Chinês tradicional) |
| tipo de letra do caractere | coreano |
| tipo de letra do caractere | Cirílico |
| descrição da memória | backup dos dados 512 kB |
| descrição da memória | memória do aplicativo 26 MB |
| Meio ambiente | |
| directivas | 1907/2006/EC - REACH directive |
| directivas | Directiva RoHS - 2002/95 / CE |
| directivas | 2002/96 / CE - Directiva WEEE |
| grau de proteção IP | IP65f (painel frontal) |
| grau de proteção IP | IP20 (painel posterior) |
| temperatura ambiente do ar para armazenamento | -20-60 °C |
| grau de proteção NEMA | NEMA 4X/13 painel frontal (uso interno) |
| umidade relativa | 10-90 % sem condensação |
| altitude de funcionamento | 2000 m |
| compatibilidade eletromagnética | resistência a campos eletromagnéticos irradiados - nível de teste: 10 V/m (80 MHz...2.7 GHz) |
| compatibilidade eletromagnética | resistência a descarga eletroestática - nível de teste: 8 kV (descarga do ar)nível 3 para EN 61000-4-2 |
| compatibilidade eletromagnética | resistência a descarga eletroestática - nível de teste: 6 kV (contato direto)nível 3 para EN 61000-4-2 |
| resistência ao choque | 15 gn of 11 ms para IEC 61131-2 |
| resistência à vibração | 1 gn (f = 5-150 Hz) para IEC 61131-2 |
| resistência à vibração | 3,5 mm de amplitude constante (f = 5-150 Hz) para IEC 61131-2 |
| padrões | ANSI/ISA 12.12.01 |
| padrões | CSA C22.2 no 142 |
| padrões | UL 61010-2-201 |
| padrões | EN 61000-6-2 |
| padrões | CSA C22.2 No 213 |
| padrões | EN 61000-6-4 |
| padrões | UL 61010-1 |
| padrões | EN 61131-2 |
| temperatura ambiente do ar para funcionamento | 0-50 °C |
| certificações do produto | UL |
| certificações do produto | C-Tick |
| certificações do produto | KCC |
| certificações do produto | CE |
| certificações do produto | cUL |
| certificações do produto | ATEX zona 2/22 |
| Principal | |
| linha de produto | Harmony STO & STU |
| sistema operacional | Harmony |
| tipo de produto ou componente | tela tátil |
| designação do software | EcoStruxure Operator Terminal Expert |
