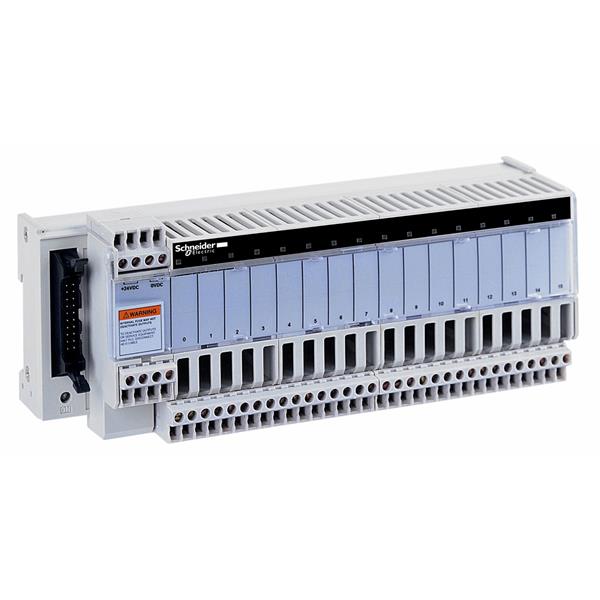

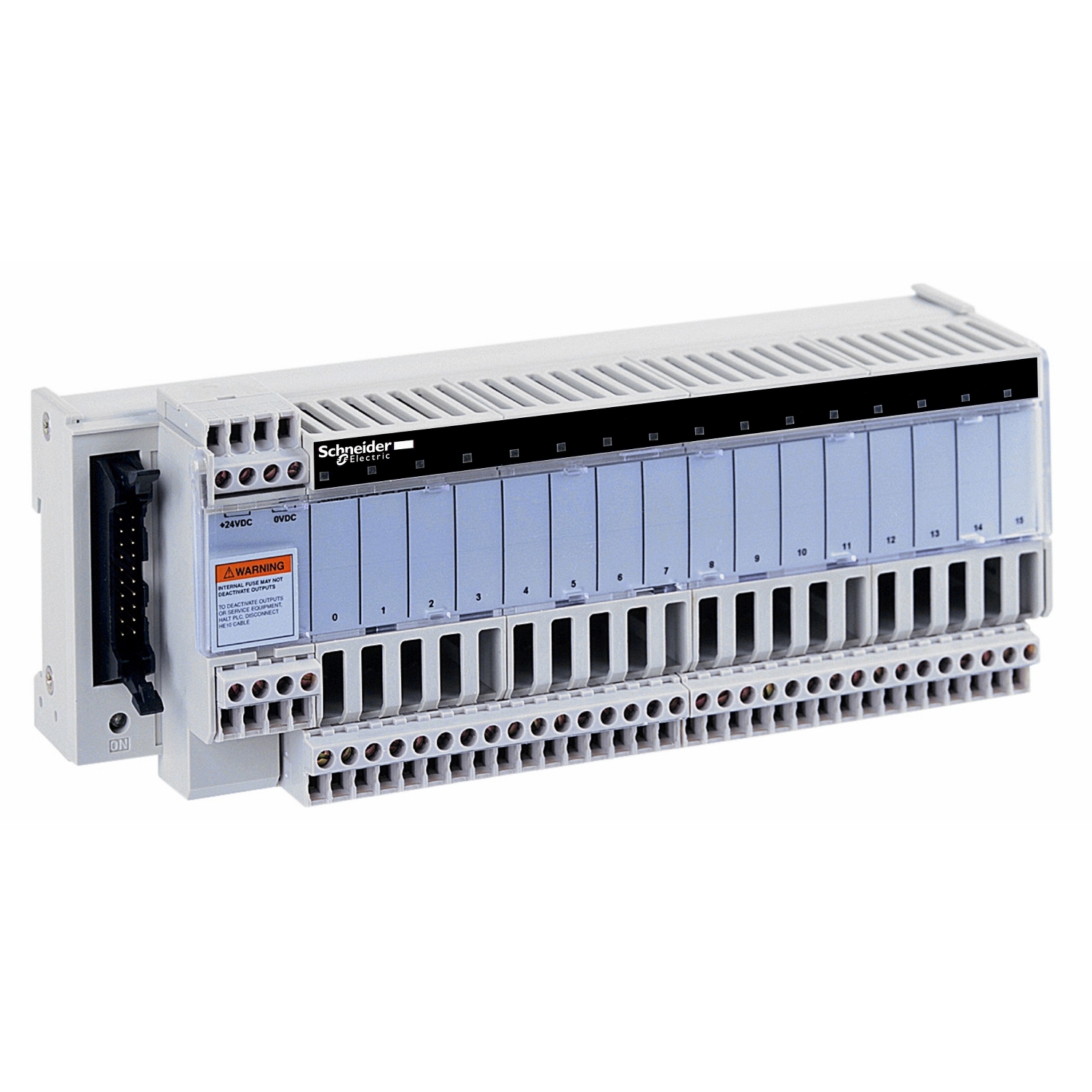

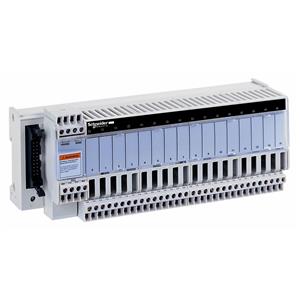

INTERFACE ABE7R08S111
Ref: 21.64.100 Cód: ABE7R08S111 Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - ABE7R08S111 Declaração RoHS da UEDeclaração de Conformidade - ABE7R08S111 Declaração RoHS da ChinaDeclaração de Conformidade - ABE7R08S111 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - ABE7R08S111 Declaração RoHS da UEDeclaração de Conformidade Ambiental - ABE7R08S111 Declaração RoHS da China| Complementar | |
| distribuição da polaridade | contato de distribuição de polaridade comum por grupo de 4 canais |
| confiabilidade elétrica | 1e- 008 |
| tensão limiar de disparo | 19,2 V a 40 °C |
| corrente de saída | 0.5 mA a 20 °C |
| categoria de instalação | II para IEC 60664-1 |
| maximum current per output common | 12:00 AM |
| corrente por canal | 2 A of extremidade do pré-atuador |
| [Ui] tensão de isolamento nominal | 2000 V |
| torque de aperto | 0.6 N.m com plano de Ø 3,5 mm chave de fendas |
| número de canal por comum | 4 |
| durabilidade mecânica | 20000000 ciclos |
| tempo de funcionamento | <= 10 ms energização da bobina e fecho NA |
| tempo de funcionamento | <= 6 ms desenergização da bobina e abertura NA |
| dissipação de alimentação por canal em W | 0.22 W (extremidade PLC) |
| tensão de saída | 2.4 V a 20 °C (extremidade PLC) |
| largura | 84 mm |
| taxa de produção em Hz | 10 Hz sem carga |
| taxa de produção em Hz | 0.5 Hz a Ie |
| Peso | 0.252 kg |
| durabilidade elétrica | 500000 ciclos, Corrente Máxima de comutação: 200 mA a 24 V CC-13 10 ms (extremidade do pré-atuador) |
| durabilidade elétrica | 500000 ciclos, Corrente Máxima de comutação: 400 mA a 230 V CA-15 (extremidade do pré-atuador) |
| durabilidade elétrica | 500000 ciclos, Corrente Máxima de comutação: 600 mA a 230 V CA-12 (extremidade do pré-atuador) |
| durabilidade elétrica | 500000 ciclos, Corrente Máxima de comutação: 600 mA a 24 V CC-12 (extremidade do pré-atuador) |
| modo de fixação | por clips (calha DIN simétrica de 35 mm) |
| modo de fixação | por parafusos (placa sólida com kit de fixação) |
| [Uimp] tensão suportável de impulso nominal | 2.5 kV para IEC 60947-1 |
| tensão de comutação máxima | 250 V CA 50/60 Hz para IEC 60947-5-1 |
| tensão de comutação máxima | 30 V CC para IEC 60947-5-1 |
| tempo de ressalto de contato | <= 5 ms 1 NA |
| tipo e composição dos contatos | 1 NA of extremidade do pré-atuador |
| corrente de comutação mínima | 1 mA a >= 5 V |
| tipo de bloco de terminais | removível |
| Meio ambiente | |
| certificações do produto | DNV |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | UL |
| certificações do produto | GL |
| certificações do produto | BV |
| certificações do produto | CSA |
| imunidade máx. a microquebras | 5 ms |
| grau de proteção IP | IP2x para IEC 60529 |
| graus de poluição | 2 para IEC 60664-1 |
| resistência a fios incandescentes | 750 °C, tempo de extinção <30 s para IEC 60695-2-11 |
| temperatura ambiente do ar para armazenamento | -40-80 °C para IEC 61131-2 |
| resistência ao choque | 15 gn of 11 ms para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -5-60 °C para IEC 61131-2 |
| resistência a rajadas momentâneas rápidas | 2 kV nível 3 para IEC 61000-4-4 |
| força dielétrica | 2000 V para IEC 60947-1 |
| resistência a campos de radiação | 10 V/m (26000000-1000000000 Hz) para IEC 61000-4-3 nível 3 |
| tratamento de proteção | TC |
| Principal | |
| número de terminal por canal | 1 |
| número de canais | 8 |
| tipo de produto ou componente | sub-base de relé de saída electromecânica |
| tensão nominal de fornecimento [Us] | 24 V CC of extremidade PLC |
| linha de produto | Modicon ABE7 |
