FRONTAL ZB5AP4
Ref: 21.15.496 Cód: ZB5AP4 Marca: Schneider Electric

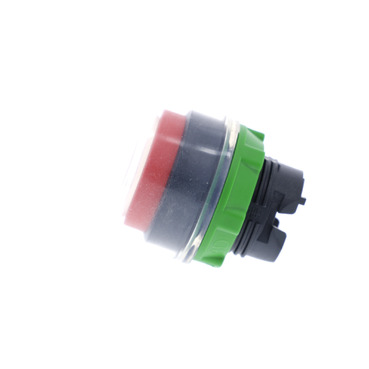

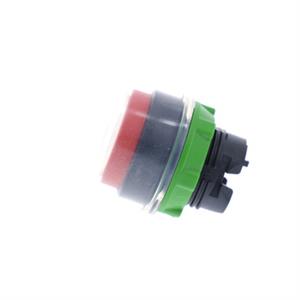

Cabeçote para botão Ø22mm plástico, saliente, retorno por mola, vermelho, com capa
O ZB5AP4 é um cabeçote de botão saliente vermelho com capa da linha Harmony XB5. Opera com um mecanismo de retorno por mola. Este cabeçote de botão fornece uma interface ergonômica para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É resistente a impactos, poeira, água e vibrações graças ao seu IP66 / IP67 / IP69. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AP4 Declaração RoHS da UEDeclaração de Conformidade - ZB5AP4 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AP4 Declaração REAChComplementar | |
grupo de produto | pressionar revestimento silicone |
cor de lente ou tampa/operador | vermelho |
GCR BRIDGE | ZB5APCUST01 |
durabilidade mecânica | 10000000 ciclos |
compatibilidade de gama | ZB5 |
sinalização | não marcado |
escudo de isolamento | sim |
nome da estação | XALD 1...5 recortes |
nome da estação | XALK 2...5 recortes |
largura total CAD | 30 mm |
profundidade total CAD | 35 mm |
grupo principal | botão de pressão |
código de composição elétrica | C1 of <9 contatos utilizando único blocos em montagem frontal |
código de composição elétrica | C2 of <9 contatos utilizando simples e dupla blocos em montagem frontal |
código de composição elétrica | C11 of <3 contatos utilizando único blocos em montagem frontal |
código de composição elétrica | C15 of <1 contatos utilizando único blocos em montagem frontal |
código de composição elétrica | SF1 of <3 contatos utilizando único blocos em montagem frontal |
código de composição elétrica | SR1 of <3 contatos utilizando único blocos em montagem posterior |
customizable | 1 |
Peso | 0.014 kg |
altura total CAD | 30 mm |
apresentação do dispositivo | basic element |
Meio ambiente | |
resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
grau de proteção IP | IP66 para IEC 60529 |
grau de proteção IP | IP67 para IEC 60529 |
grau de proteção IP | IP69 para IEC 60529 |
grau de proteção IP | IP69K para ISO 20653 |
padrões | EN/IEC 60947-5-1 |
padrões | UL 508 |
padrões | EN/IEC 60947-1 |
padrões | EN/IEC 60947-5-4 |
padrões | CSA C22.2 No 14 |
padrões | JIS C8201-5-1 |
padrões | JIS C8201-1 |
tratamento de proteção | TH |
grau de proteção NEMA | NEMA 13 |
grau de proteção NEMA | NEMA 4X |
temperatura ambiente do ar para armazenamento | -40-70 °C |
categoria de sobretensão | classe II para IEC 60536 |
certificações do produto | CSA |
certificações do produto | BV |
certificações do produto | RINA |
certificações do produto | UL listado |
certificações do produto | DNV |
certificações do produto | LROS (Lloyds register of shipping) |
certificações do produto | GL |
grau de proteção IK | IK03 para IEC 50102 |
temperatura ambiente do ar para funcionamento | -40-70 °C |
Principal | |
informações adicionais do operador | revestimento transparente |
linha de produto | Harmony XB5 |
material do aro | dark grey plastic |
perfil do operador | vermelho saliente, não marcado |
venda por quantidade indivisível | 1 |
nome abreviado do dispositivo | ZB5 |
compatibilidade do produto | not compatible with legend holder |
tipo de operador | retorno por mola |
diâmetro de montagem | 22 mm |
tipo de cabeça | standard |
tipo de produto ou componente | cabeça para botão de pressão não luminoso |
forma da cabeça da unidade de sinalização | redondo |
