FRONTAL C/RET. ZB5AH043
Ref: 21.15.487 Cód: ZB5AH043 Marca: Schneider Electric

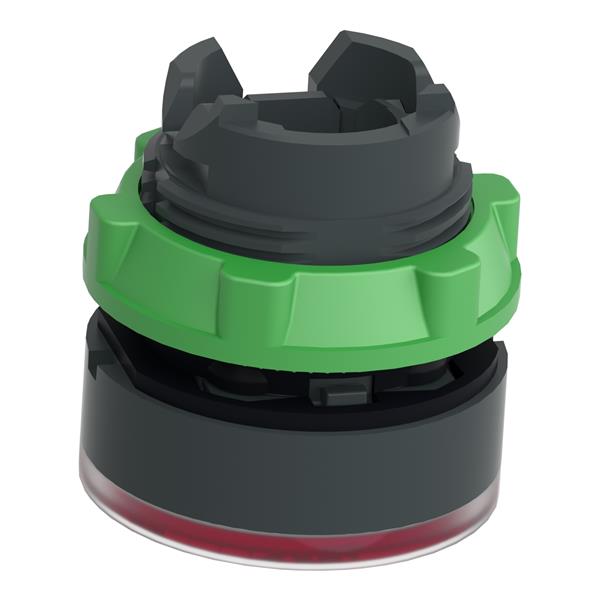

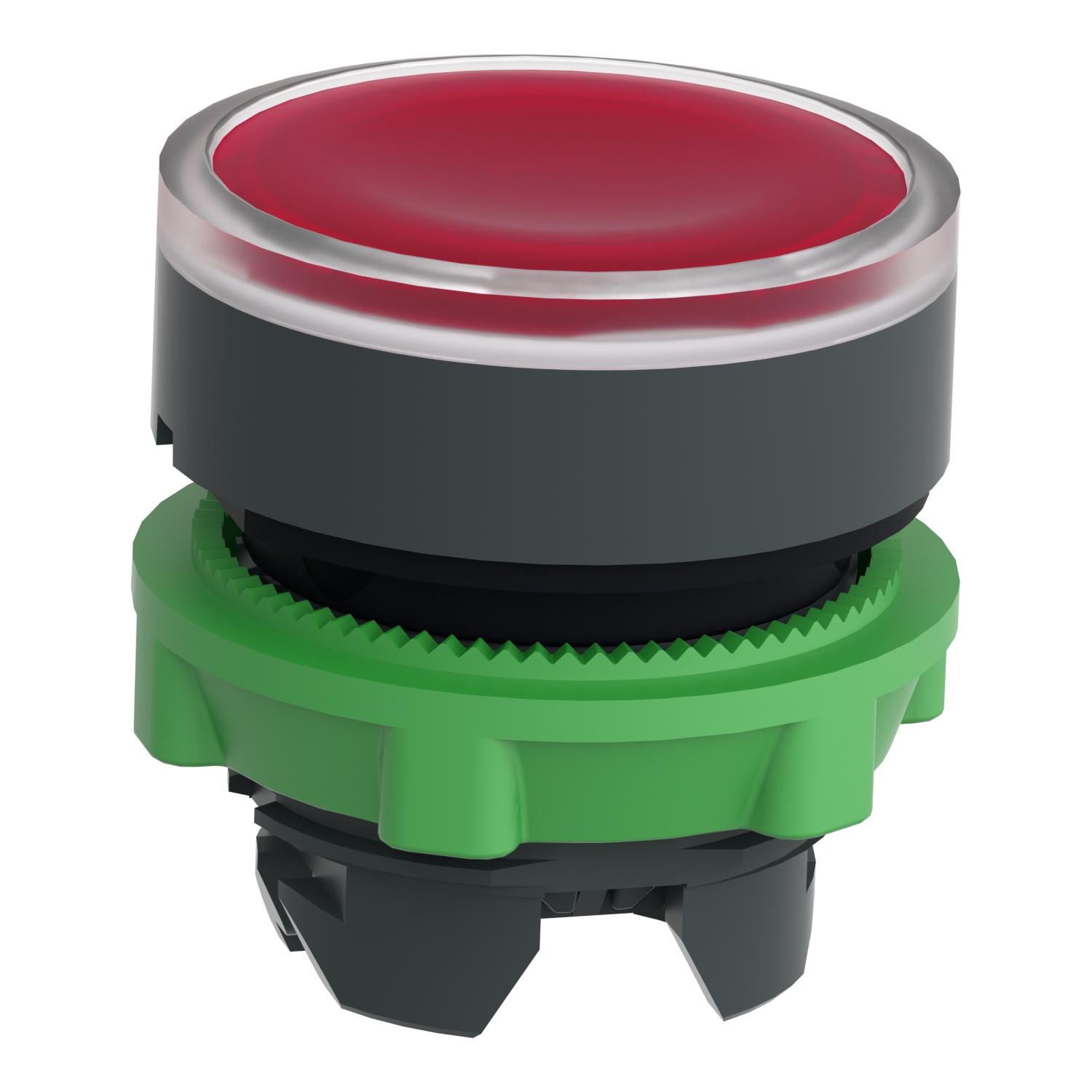

Cabeçote para botão luminoso Ø22mm plástico, faceado, com retenção, vermelho
O ZB5AH043 é um cabeçote de botão faceado vermelho iluminado para LED universal da linha Harmony XB5. Opera com um mecanismo de retenção. Este cabeçote de botão iluminada para LED universal fornece uma interface versátil para controlar suas máquinas. Ele é facilmente instalado e substituído em unidades completas de botões e blocos de contato compatíveis por meio de montagem de encaixe rápido. É claramente distinguível visualmente à distância graças à cor clara e iluminada e ao toque devido ao elemento nivelado, minimizando erros no controle da máquina. É resistente a impactos, à poeira, à água e à vibração graças ao seu IP66. Possui moldura que o torna ideal para aplicações que exigem alta resistência a impactos e vibrações. Ele foi projetado para caber em um recorte padrão de 22 mm, garantindo compatibilidade na instalação em máquinas pré-existentes. Sua ampla faixa de temperaturas de operação permite versatilidade no uso do produto. Fornece alto brilho para fácil identificação da função e do modo de operação, mesmo em ambientes muito iluminados.
Documentos:
Product Data SheetDeclaração de Conformidade - ZB5AH043 Declaração RoHS da ChinaDeclaração de Conformidade - ZB5AH043 Declaração RoHS da UEDeclaração de Conformidade - ZB5AH043 Declaração REACh| Complementar | |
| código de composição elétrica | M5 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | M6 of <2 contatos utilizando único blocos em montagem frontal com LED integral e transformador |
| código de composição elétrica | M10 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MF1 of <2 contatos utilizando único blocos em montagem frontal com LED incorporado |
| código de composição elétrica | MR1 of <2 contatos utilizando único blocos em montagem posterior com LED incorporado |
| customizable | 1 |
| Peso | 0.017 kg |
| altura total CAD | 29 mm |
| grupo principal | botão de pressão luminoso |
| apresentação do dispositivo | basic element |
| GCR BRIDGE | ZB5AHCUST02 |
| cor de lente ou tampa/operador | vermelho |
| durabilidade mecânica | 5000000 ciclos |
| compatibilidade de gama | ZB5 |
| sinalização | não marcado |
| escudo de isolamento | sim |
| nome da estação | XALD 1...5 recortes |
| nome da estação | XALK 2...5 recortes |
| largura total CAD | 29 mm |
| profundidade total CAD | 30 mm |
| grupo de produto | LED luminoso pressionar-pressionar embutido |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção NEMA | NEMA 13 |
| grau de proteção NEMA | NEMA 4X |
| classe de proteção contra choques elétricos | classe II para IEC 60536 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência a lavadora de alta pressão | 7000000 Pa a 55 °C, distância : 0,1 m |
| resistência ao choque | 30 gn (Duração = 18 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| resistência ao choque | 50 gn (Duração = 11 ms of meia aceleração onda senoidal para IEC 60068-2-27 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP69 para IEC 60529 |
| grau de proteção IP | IP69K para ISO 20653 |
| certificações do produto | DNV |
| certificações do produto | GL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | CSA |
| certificações do produto | BV |
| certificações do produto | UL listado |
| certificações do produto | RINA |
| grau de proteção IK | IK05 para IEC 50102 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-5-5 |
| padrões | UL 508 |
| padrões | EN/IEC 60947-5-4 |
| padrões | JIS C8201-5-1 |
| padrões | JIS C8201-1 |
| resistência à vibração | 5 gn (f = 2-500 Hz) para IEC 60068-2-6 |
| Principal | |
| linha de produto | Harmony XB5 |
| tipo de cabeça | standard |
| tipo de operador | pressionar-pressionar |
| tipo de produto ou componente | cabeça para botão de pressão luminoso |
| forma da cabeça da unidade de sinalização | redondo |
| diâmetro de montagem | 22 mm |
| material do aro | dark grey plastic |
| venda por quantidade indivisível | 1 |
| perfil do operador | vermelho embutido, não marcado |
| compatibilidade do produto | LED incorporado |
| nome abreviado do dispositivo | ZB5 |
