FIM DE CURSO XCSPA791
Ref: 21.33.010 Cód: XCSPA791 Marca: Telemecanique Sensors
FIM DE CURSO SEGURANCA PLASTIC TICNF+NF XCSPA791

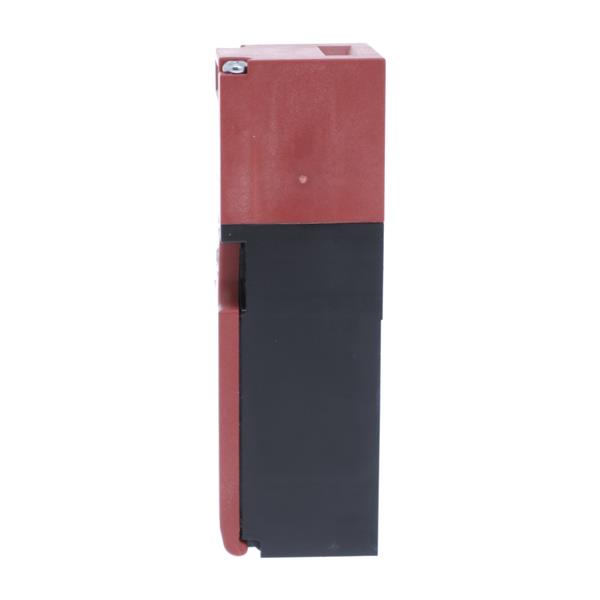

Este Interruptor de Segurança Operado por Chave Preventa XCS tem uma cabeça de torrete ajustável e um corpo de plástico. Este interruptor de segurança operado por chave para portas de proteção, com interruptor de cabeça de torrete ajustável, tem um corpo termoplástico revestido vermelho robusto. Seu grau de proteção IP67 o torna ideal para uso em condições adversas. Quando conectado conforme recomendado nas normas relevantes, está em conformidade com a categoria 4, nível de desempenho PL e, SIL 3 e com EN/ISO 13849-1, EN/IEC 61508. Ele simplesmente garante um controle de "parada de máquina aberta na porta" da sua máquina, com máxima confiabilidade. Protege a operação da máquina e do sistema com uma chave, disponível apenas para operadores autorizados.
Documentos:
Product Data SheetDeclaração de Conformidade - XCSPA791 Declaração RoHS da UE| Complementar | |
| altura | 94-94 mm |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG (gl) |
| velocidade de atuação mínima | 0.01 m/s |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| material da cabeça | PA (poliamida) |
| Peso | 0.11 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-5-1 |
| maximum operating rate | 10 cic/mn para uma durabilidade máxima |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| força mínima de abertura positiva | 15 N |
| isolamento | isolamento duplo |
| abertura positiva | com contato NF |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q300 para EN/IEC 60947-5-1 |
| durabilidade mecânica | 1000000 ciclos |
| velocidade de atuação máxima | 0.5 m/s |
| material do corpo | PA (poliamida) |
| dados de fiabilidade de segurança | B10d = 5000000 valor indicado p/ vida útil 20 anos limitado p/ desgaste mecânico e contacto |
| largura | 30 mm |
| rtc de retirada forçada do atuador | 10 N |
| profundidade | 30 mm |
| nível de segurança | pode atingir a categoria 4 com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL = e com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 com o sistema de monitoramento apropriado e ligação correta para EN/IEC 61508 |
| Meio ambiente | |
| tratamento de proteção | TC |
| classe de proteção contra choques elétricos | classe II para EN/IEC 61140 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP67 para EN/IEC 60529 e EN/IEC 60947-5-1 |
| resistência à vibração | 5 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| resistência ao choque | 10 gn of 11 ms para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60204-1 |
| padrões | EN/ISO 12100 |
| padrões | EN 1088/ISO 14119 |
| padrões | UL 508 |
| certificações do produto | CSA |
| certificações do produto | UL |
| Principal | |
| entrada de cabo | 1 entrada roscada of Pg 11 |
| linha de produto | detecção Segurança Preventa |
| tipo de produto ou componente | interruptor de segurança |
| conexão elétrica | terminal, capacidade de Fixação: 1 x 0,5...2 x 1,5 mm² com ou sem extremidade de cabo |
| descrição das opções de bloqueio | sem bloqueio do atuador |
| design | compacto |
| material | plástico |
| nome do componente | XCSPA |
| tipo de cabeça | cabeça do revólver de funcionamento com chave |
| tipo e composição dos contatos | 2 NF |
| diâmetro externo do cabo | 7-10 mm |
| operação dos contatos | abertura lenta, simultânea |
| número de polos | 2 |
