FIM DE CURSO XCSM3902L5
Ref: 21.33.084 Cód: XCSM3902L5 Marca: Telemecanique Sensors

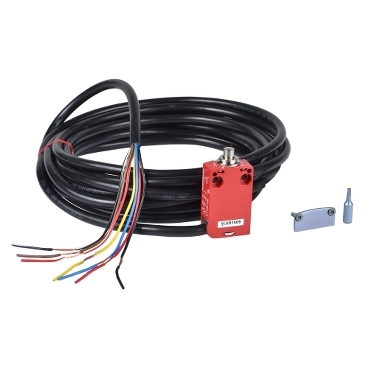

FIM DE CURSO SEGURANÇA METÁLICA 2NF+NA 5M, XCSM3902L5
| Complementar | |
| material do corpo | zamak |
| conexão elétrica | pré-cabeado |
| número de polos | 3 |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| altura | 70-70 mm |
| velocidade de atuação mínima | 0.01 m/min |
| precisão de repetição | 0,05 mm nos pontos de disparo |
| modo de fixação | pelo corpo |
| comprimento do cabo | 5 m |
| proteção contra curto-circuito | 6 A fusível tipo cartucho tipo gG (gl) |
| material da cabeça | zamak |
| Peso | 0.17 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| atuação do interruptor | por came de 30° |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 400 V (graus de Poluição 3) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| força mínima de abertura positiva | 35 N |
| abertura positiva | com contato NF |
| durabilidade mecânica | 10000000 ciclos |
| velocidade de atuação máxima | 0.5 m/s |
| composição de cabos | 7 x 0,5 mm² |
| força mínima de disparo | 7 N |
| designação de código de contato | B300, CA-15 (Ue = 240 V, Ie = 1.5 A) para EN 60947-5-1 |
| designação de código de contato | B300, CA-15 (Ue = 240 V, Ie = 1.5 A) para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | R300, CC-13 (Ue = 250 V, Ie = 0.1 A) para EN 60947-5-1 |
| designação de código de contato | R300, CC-13 (Ue = 250 V, Ie = 0.1 A) para EN/IEC 60947-5-1 apêndice A |
| largura | 30 mm |
| profundidade | 16 mm |
| Meio ambiente | |
| tratamento de proteção | TC |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP68 para IEC 60529 |
| resistência ao choque | 25 gn of 18 ms para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | EN/IEC 60204-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN 1088 |
| padrões | EN/IEC 60947-5-1 |
| padrões | UL 508 |
| certificações do produto | CSA |
| certificações do produto | UL |
| grau de proteção IK | IK06 para EN 50102 |
| nível de segurança | pode atingir a categoria 4 com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL = e com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 com o sistema de monitoramento apropriado e ligação correta para IEC 61508 |
| classe de proteção contra choques elétricos | classe I para NF C 20-030 |
| classe de proteção contra choques elétricos | classe I para EN/IEC 61140 |
| dados de fiabilidade de segurança | B10d = 50000000 valor indicado p/ vida útil 20 anos limitado p/ desgaste mecânico e contacto |
| Principal | |
| tipo e composição dos contatos | 1 NF + 1 NF + 1 NA |
| tipo de produto ou componente | interruptor de fim de curso de segurança |
| tecnologia de proteção | cobertura protetora de plástico, segura p/ parafuso segurança c/ cabeça 5 lados |
| nome do componente | XCSM |
| linha de produto | detecção Segurança Preventa |
| tipo de cabeça | cabeça do atuador |
| design | miniatura |
| material | metal |
| tipo de abordagem | abordagem lateral |
| tipo de operador | atuador de rolamento |
| operação dos contatos | ação rápida |
