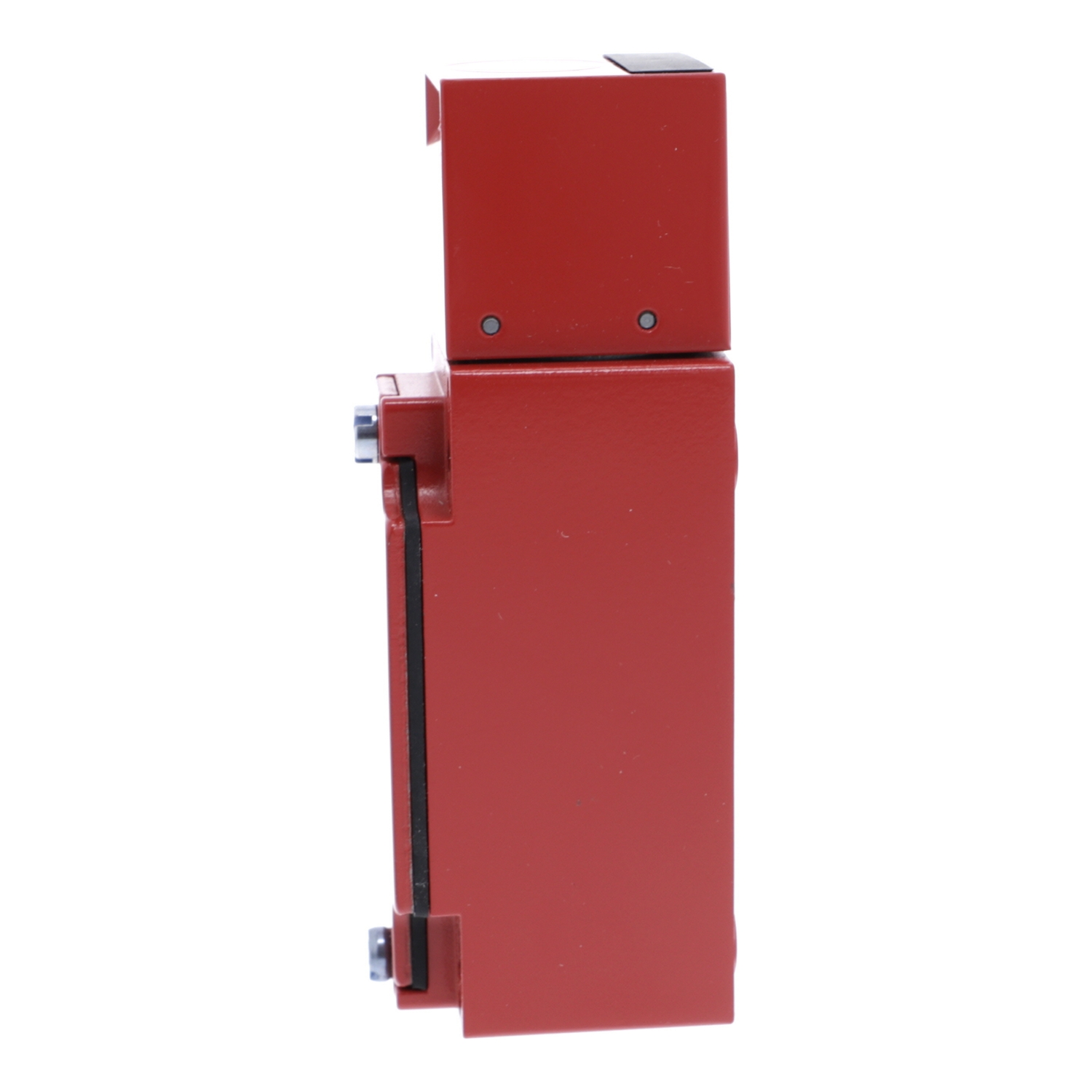

FIM DE CURSO XCSA701
Ref: 21.33.040 Cód: XCSA701 Marca: Telemecanique Sensors
FIM DE CURSO SEGURANÇA METÁLICA 2NF+NA, XCSA701
| Complementar | |
| altura | 114-114 mm |
| proteção contra curto-circuito | 10 A fusível tipo cartucho tipo gG (gl) |
| velocidade de atuação mínima | 0.01 m/s |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| material da cabeça | zamak |
| nível de segurança | pode atingir a categoria 4 com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir PL = e com o sistema de monitoramento apropriado e ligação correta para EN/ISO 13849-1 |
| nível de segurança | pode atingir SIL 3 com o sistema de monitoramento apropriado e ligação correta para EN/IEC 61508 |
| durabilidade mecânica | 1000000 ciclos |
| velocidade de atuação máxima | 0.5 m/s |
| material do corpo | zamak |
| dados de fiabilidade de segurança | B10d = 5000000 valor indicado p/ vida útil 20 anos limitado p/ desgaste mecânico e contacto |
| largura | 40 mm |
| profundidade | 44 mm |
| Peso | 0.44 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-5-1 |
| maximum operating rate | 10 cic/mn para uma durabilidade máxima |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V para EN/IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| abertura positiva | com contato NF |
| [Ie] corrente nominal de operação | 6 A a 120 V, CA-15, A300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.55 A a 125 V, CC-13, Q300 para EN/IEC 60947-5-1 |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q300 para EN/IEC 60947-5-1 |
| minimum actuator force for extraction | 20 N |
| Meio ambiente | |
| resistência à vibração | 5 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| grau de proteção IP | IP67 para EN/IEC 60529 e EN/IEC 60947-5-1 |
| classe de proteção contra choques elétricos | classe I para EN/IEC 61140 |
| tratamento de proteção | TC |
| resistência ao choque | 10 gn of 11 ms para IEC 60068-2-27 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CSA |
| certificações do produto | UL |
| padrões | EN/IEC 60947-5-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/ISO 12100 |
| padrões | EN 1088/ISO 14119 |
| padrões | UL 508 |
| padrões | EN/IEC 60204-1 |
| Principal | |
| entrada de cabo | 1 entrada roscada of Pg 13.5 |
| tipo de produto ou componente | interruptor de segurança |
| nome do componente | XCSA |
| conexão elétrica | terminal, capacidade de Fixação: 1 x 0,5...2 x 1,5 mm² com ou sem extremidade de cabo |
| descrição das opções de bloqueio | sem bloqueio do atuador |
| linha de produto | detecção Segurança Preventa |
| número de polos | 3 |
| diâmetro externo do cabo | 9-12 mm |
| tipo de cabeça | cabeça do revólver de funcionamento com chave |
| tipo e composição dos contatos | 2 NF + 1 NA |
| design | industrial |
| material | metal |
| sinalização local | N/A |
| operação dos contatos | abertura lenta, break before make |
