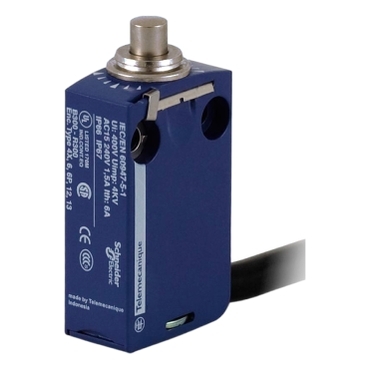

FIM DE CURSO XCMD2110L1
Ref: 21.32.203 Cód: XCMD2110L1 Marca: Telemecanique Sensors
FIM DE CURSO NANF PISTAO EM ACO XCMD2110L1
| Complementar | |
| altura | 50-50 mm |
| durabilidade elétrica | 5000000 ciclos, CC-13, 120 V, 1 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, 24 V, 3 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, 48 V, 2 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| apresentação do dispositivo | Conjunto Montado |
| atuação do interruptor | na extremidade |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 3) para UL 508 |
| [Ui] tensão de isolamento nominal | 400 V (graus de Poluição 3) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 3) para CSA C22.2 No 14 |
| proteção contra curto-circuito | 6 A cartucho fusível, Tipo gG |
| velocidade de atuação mínima | 0.01 m/min |
| conexão elétrica | conector de cabo removível |
| comprimento do cabo | 1 m |
| Peso | 0.18 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| força mínima de abertura positiva | 42.5 N |
| abertura positiva | com |
| forma de isolamento de contatos | Zb |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | XCMD |
| velocidade de atuação máxima | 0.5 m/s |
| Aplicação especifica | variável em miniatura |
| material de isolamento do fio | PvR |
| composição de cabos | 5 x 0,75 mm² |
| força mínima de disparo | 8.5 N |
| designação de código de contato | B300, CA-15 (Ue = 240 V), Ie = 1.5 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | R300, CC-13 (Ue = 250 V), Ie = 0.1 A para EN/IEC 60947-5-1 apêndice A |
| largura | 30 mm |
| profundidade | 16 mm |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| Meio ambiente | |
| tratamento de proteção | TC |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| grau de proteção IP | IP68 para IEC 60529 |
| resistência ao choque | 25 gn of 18 ms para IEC 60068-2-27 |
| padrões | UL 508 |
| padrões | EN/IEC 60204-1 |
| padrões | CSA C22.2 No 14 |
| padrões | EN/IEC 60947-5-1 |
| categoria de sobretensão | classe I para IEC 61140 |
| categoria de sobretensão | classe I para NF C 20-030 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| resistência à vibração | 5 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | CCC |
| grau de proteção IK | IK06 para EN 62262 |
| Principal | |
| movimento da cabeça de funcionamento | linear |
| material | metal |
| tipo e composição dos contatos | 1 NF + 1 NA |
| tipo de corpo | fixo |
| tipo de abordagem | abordagem vertical, 1 direção |
| nome da série | formato padrão |
| modo de fixação | pelo corpo |
| linha de produto | OsiSense XC |
| tipo de produto ou componente | interruptor de fim de curso |
| material da cabeça | zamak |
| tipo de operador | atuador c/ retorno por mola metal |
| design do sensor | miniatura |
| tipo de cabeça | cabeça do atuador |
| nome abreviado do dispositivo | XCMD |
| número de polos | 2 |
| material do corpo | zamak |
| operação dos contatos | ação rápida |
