FIM DE CURSO XCKP2102G11
Ref: 21.32.049 Cód: XCKP2102G11 Marca: Telemecanique Sensors

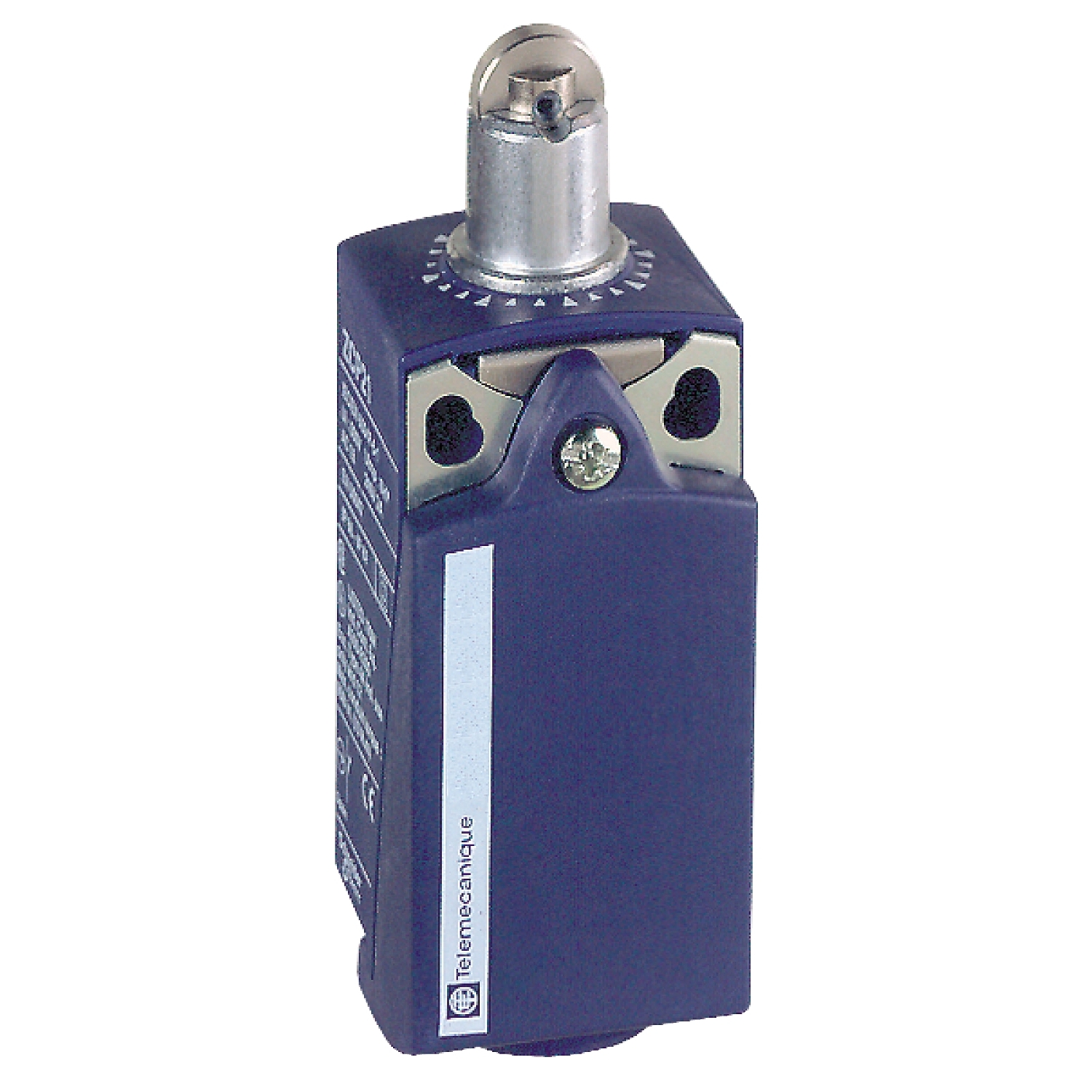

FIM DE CURSO PLASTIC NANF PIST COM ROLDANA ACO XCKP2102G11
Este interruptor de fim de curso XCKP em formato compacto (CENELEC EN 50047) tem um atuador com rolamento de aço e um corpo de plástico. Este interruptor de fim de curso tem um corpo termoplástico com isolamento duplo, um projeto modular que facilita a manutenção e um formato compacto CENELEC EN50047. É resistente a impactos IP66 e IK04, tornando-o ideal para uso em condições adversas. Ele é fixado na máquina por seu corpo e tem uma durabilidade elétrica típica de 5 milhões de ciclos na categoria de utilização DC-13. Está em conformidade com as normas CCC, EN/IEC 60947.-5-1, CSA C22.2 No.14, EN/IEC 60204-1, UL 508. Compatível com a linha bem distribuída de cabeçotes XCK comuns, permitindo substituição rápida em caso de danos. O projeto de composição variável permite modificações tardias no interruptor, por exemplo, alteração do tipo ou cabeça de conexão.
Documentos:
Product Data SheetDeclaração de Conformidade - XCKP2102G11 Declaração RoHS da UEDeclaração de Conformidade - XCKP2102G11 Declaração RoHS da UEDeclaração de Conformidade - XCKP2102G11 Declaração RoHS da UEDeclaração de Conformidade - XCKP2102G11 Declaração RoHS da UEDeclaração de Conformidade Ambiental - XCKP2102G11 Declaração RoHS da UE| Complementar | |
| altura | 65-65 mm |
| descrição de terminais ISO nº 1 | (21-22)NA |
| descrição de terminais ISO nº 1 | (13-14)NA |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,34...2 x 1,5 mm² |
| entrada de cabo | 1 entrada roscada para bucim Pg 11 |
| Peso | 0.095 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| apresentação do dispositivo | Conjunto Montado |
| atuação do interruptor | por came de 30° |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| durabilidade elétrica | 5000000 ciclos, CC-13, 120 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, 24 V, 10 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, 48 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| força mínima de abertura positiva | 36 N |
| abertura positiva | com |
| forma de isolamento de contatos | Zb |
| durabilidade mecânica | 10000000 ciclos |
| compatibilidade de gama | XCKP |
| velocidade de atuação máxima | 0.5 m/s |
| Aplicação especifica | variável compacto |
| força mínima de disparo | 12 N |
| designação de código de contato | A300, CA-15 (Ue = 240 V), Ie = 3 A 10 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | Q300, CC-13 (Ue = 250 V), Ie = 0.27 A para EN/IEC 60947-5-1 apêndice A |
| largura | 31 mm |
| profundidade | 30 mm |
| precisão de repetição | 0,1 mm nos pontos de disparo com 1 milhão de ciclos de funcionamento |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| Meio ambiente | |
| resistência à vibração | 25 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| classe de proteção contra choques elétricos | classe II para IEC 61140 |
| classe de proteção contra choques elétricos | classe II para NF C 20-030 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| grau de proteção IP | IP66 para IEC 60529 |
| grau de proteção IP | IP67 para IEC 60529 |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| padrões | IEC 60204-1 |
| padrões | CSA C22.2 No 14 |
| padrões | IEC 60947-5-1 |
| padrões | EN 60947-5-1 |
| padrões | EN 60204-1 |
| padrões | UL 508 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| certificações do produto | UL |
| certificações do produto | CCC |
| certificações do produto | CSA |
| grau de proteção IK | IK04 para EN 50102 |
| Principal | |
| movimento da cabeça de funcionamento | linear |
| linha de produto | OsiSense XC |
| modo de fixação | pelo corpo |
| tipo de operador | atuador de rolamento c/ retorno por mola metal |
| design do sensor | forma C compacto para CENELEC EN 50047 |
| tipo de produto ou componente | interruptor de fim de curso |
| material da cabeça | zamak |
| tipo de cabeça | cabeça do atuador |
| tipo e composição dos contatos | 1 NF + 1 NA |
| tipo de corpo | fixo |
| tipo de abordagem | abordagem lateral, 2 sentidos |
| nome da série | formato padrão |
| nome abreviado do dispositivo | XCKP |
| número de polos | 2 |
| material do corpo | plástico |
| operação dos contatos | ação rápida |
| material | plástico |
