FIM DE CURSO XCKJ1167H29
Ref: 21.25.060 Cód: XCKJ1167H29 Marca: Telemecanique Sensors

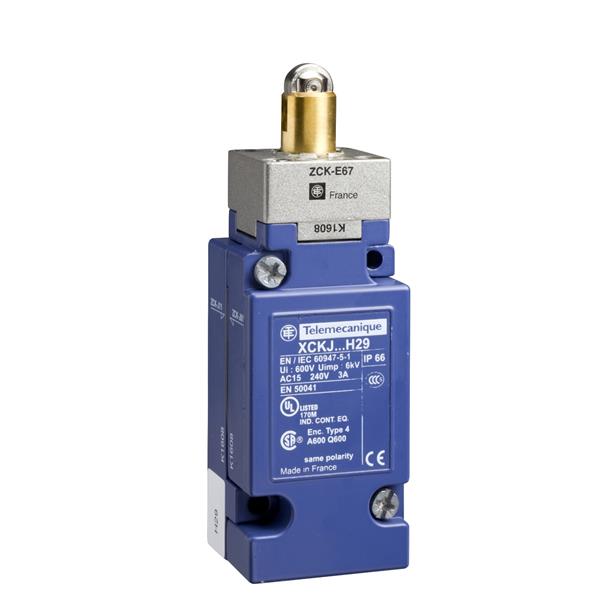

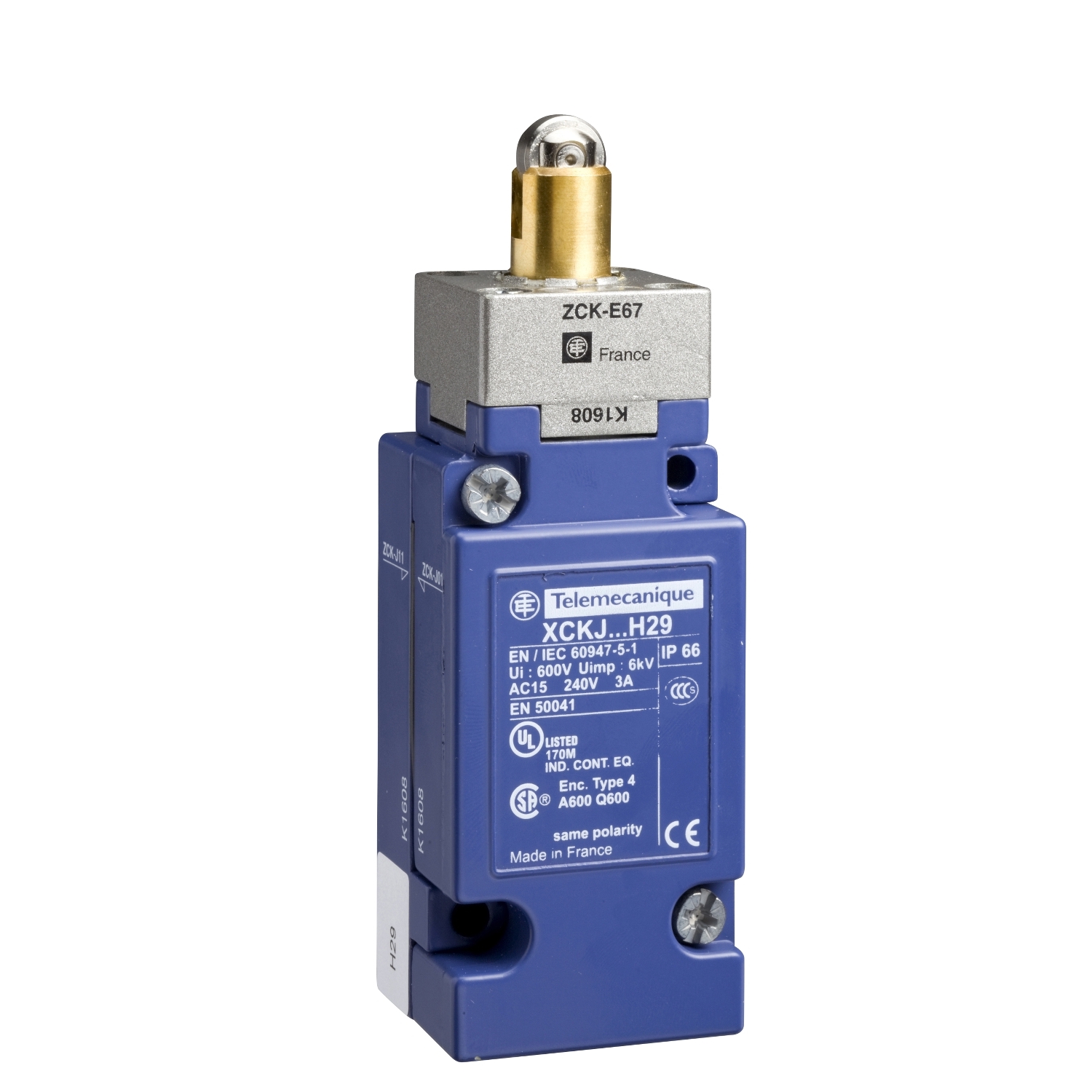

FIM DE CURSO NA+NF PISTAO COM ROLDANA
| Complementar | |
| Peso | 0.455 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 120 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 24 V, 10 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13, indutivo tipo de carga, 48 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| abertura positiva | sem |
| forma de isolamento de contatos | Za |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 para EN/IEC 60947-5-1 apêndice A |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q300 para EN/IEC 60947-5-1 apêndice A |
| durabilidade mecânica | 25000000 ciclos |
| compatibilidade de gama | XCKJ |
| velocidade de atuação máxima | 1 m/s |
| Aplicação especifica | industrial |
| força mínima de disparo | 16 N |
| largura | 43 mm |
| profundidade | 36 mm |
| atuação do interruptor | por came de 30° |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (11-12)NF |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,75...2 x 1,5 mm² |
| número de passos | 1 |
| altura | 84-84 mm |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | IEC 60947-5-1 |
| padrões | UL 508 |
| padrões | EN 60947-5-1 |
| padrões | IEC 60204-1 |
| padrões | CENELEC EN 50041 |
| padrões | EN 60204-1 |
| padrões | CSA C22.2 No 14 |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | CCC |
| grau de proteção IK | IK07 para EN 50102 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| tratamento de proteção | TC |
| categoria de sobretensão | classe I para IEC 61140 |
| categoria de sobretensão | classe I para NF C 20-030 |
| grau de proteção IP | IP66 para IEC 60529 |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| resistência à vibração | 25 gn (f = 10-500 Hz) para IEC 60068-2-6 |
| Principal | |
| material | metal |
| tipo de produto ou componente | interruptor de fim de curso |
| material da cabeça | zamak |
| tipo de cabeça | cabeça do atuador |
| tipo e composição dos contatos | 1 F/A |
| tipo de corpo | corpo de ligação |
| nome abreviado do dispositivo | XCKJ |
| número de polos | 1 |
| tipo de abordagem | abordagem lateral, 2 sentidos |
| nome da série | formato padrão |
| material do corpo | zamak |
| operação dos contatos | ação rápida |
| linha de produto | OsiSense XC |
| movimento da cabeça de funcionamento | linear |
| entrada de cabo | 1 entrada roscada para bucim M20 x 1,5, Diâmetro externo do Cabo: 7-13 mm |
| modo de fixação | pelo corpo |
| tipo de operador | atuador de rolamento c/ retorno por mola metal reforçado |
| design do sensor | Forma C para CENELEC EN 50041 |
