DISJUNTOR GZ1E21 - 17/23 A
Ref: 21.81.403 Cód: GZ1E21 Marca: Schneider Electric

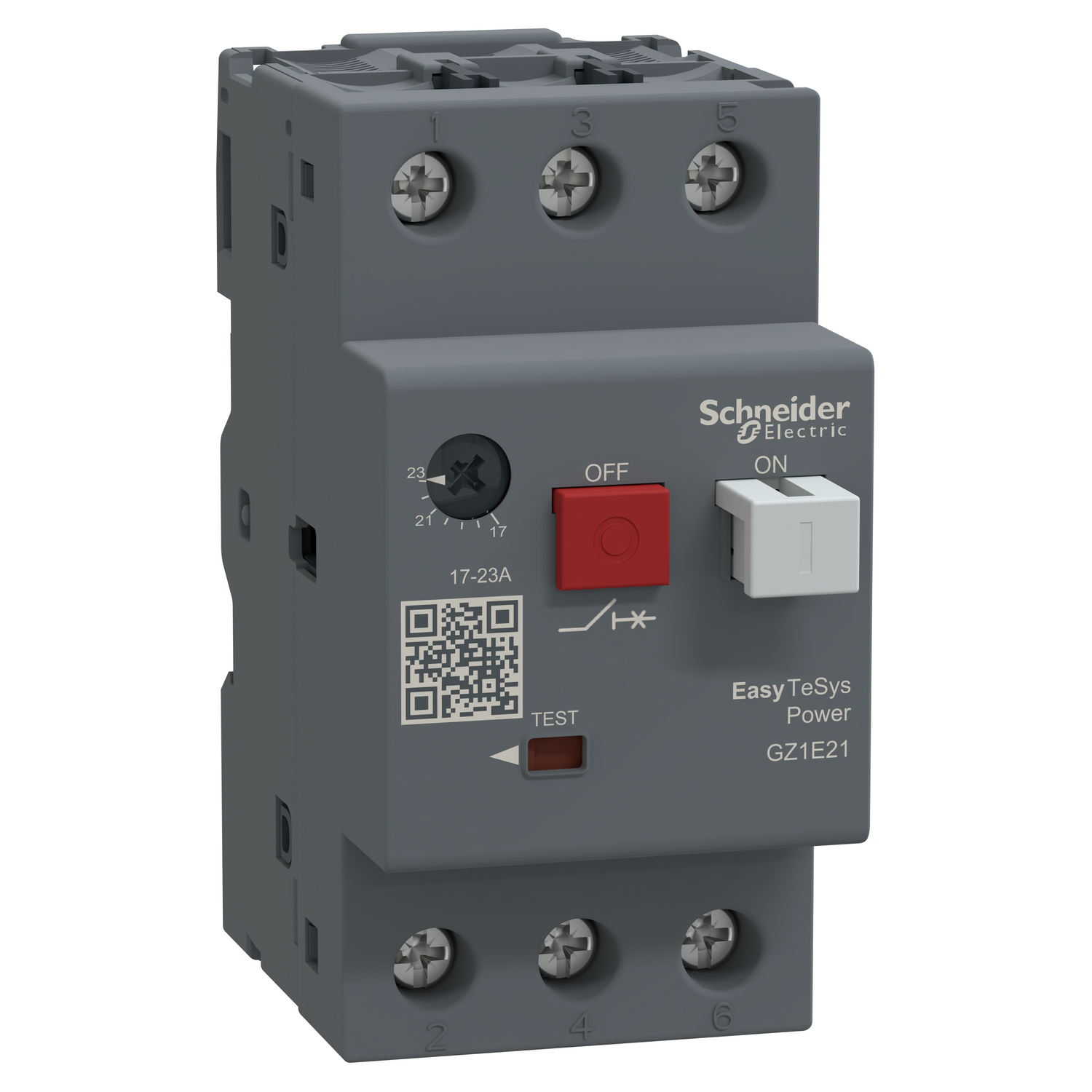

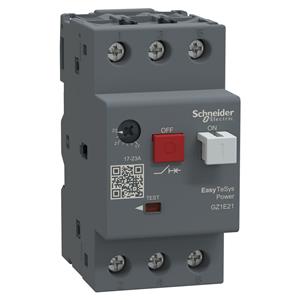

DISJUNTOR TERMOMAGNETICO TESYS GZ1E 1723A BOTAO IMPULSAO GZ1E21
Os GZ1 E são disjuntores termomagnéticos tripolares 3D especificamente concebidos para o controle e proteção de motores em conformidade com as normas IEC 60947-2 e IEC 60947-4-1. A faixa de configuração dos disparos térmicos é 17-23A com unidade de disparo termomagnético. Ele fornece proteção IP 41 no painél GV2 MC01 e IP 55 no painél GV2 MC02. Ele obtém confiabilidade e durabilidade padrão com durabilidade elétrica/mecânica de 0,1 milhões de ciclos. Esses disjuntores são projetados para conexão por terminais de braçadeira de parafuso. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).
Documentos:
Product Data SheetDeclaração de Conformidade - GZ1E21 Declaração RoHS da ChinaDeclaração de Conformidade - GZ1E21 Declaração RoHS da UEDeclaração de Conformidade - GZ1E21 Declaração RoHS da UEDeclaração de Conformidade - GZ1E21 Declaração RoHS da UEDeclaração de Conformidade Ambiental - GZ1E21 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - GZ1E21 Declaração REAChDeclaração de Conformidade Ambiental - GZ1E21 Declaração RoHS da UE| Complementar | |
| [Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| altura | 89 mm |
| posição de montagem | qualquer posição |
| durabilidade mecânica | 100000 ciclos |
| descrição de polos | 3P |
| largura | 44.5 mm |
| profundidade | 78 mm |
| frequência da rede | 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 75 % a 690 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 50 % a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 75 % a 500 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal de serviço em curto-circuito | 40 % a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| breaking capacity | Icu: 2 kA a 690 V CA 50/60 Hz para IEC 60947-2 |
| breaking capacity | Icu: 10 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| breaking capacity | Icu: 30 kA a 230/240 V CA 50/60 Hz para IEC 60947-2 |
| breaking capacity | Icu: 5 kA a 440 V CA 50/60 Hz para IEC 60947-2 |
| breaking capacity | Icu: 3 kA a 500 V CA 50/60 Hz para IEC 60947-2 |
| tipo de controle | Botão |
| conexões - terminais | terminais de braçadeiras roscadas 2 1-6 mm² - rigidez do Cabo: sólido |
| conexões - terminais | terminais de braçadeiras roscadas 2 1.5-6 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| durabilidade elétrica | 100000 ciclos of CA-3 |
| modo de montagem | por clips |
| modo de montagem | por parafusos |
| suporte de montagem | calha |
| tipo de rede | CA |
| corrente de disparo magnético | 327-327 A |
| dissipação de alimentação | 2,5 W (por polo) |
| alimentação do motor kW | 5.5-5.5 kW a 230 V CA 50/60 Hz |
| alimentação do motor kW | 9-9 kW a 400 V CA 50/60 Hz |
| alimentação do motor kW | 11-11 kW a 440 V CA 50/60 Hz |
| alimentação do motor kW | 11-11 kW a 500 V CA 50/60 Hz |
| alimentação do motor kW | 18.5-18.5 kW a 690 V CA 50/60 Hz |
| Taxa de Produção | 25 cic/h |
| categoria de uso | CA-3 |
| Peso | 0.26 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| linha de ajuste de proteção térmica | 17-23 A |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| torque de aperto | 1.7 N.m Ligar terminais de braçadeiras roscadas |
| Meio ambiente | |
| tratamento de proteção | TH |
| grau de proteção IP | IP20 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-80 °C |
| altitude de funcionamento | 2000 m |
| resistência a incêndios | 960 °C para IEC 60695-2-1 |
| padrões | IEC 60947-4 |
| padrões | IEC 60947-2 |
| temperatura ambiente do ar para funcionamento | -20-60 °C |
| Principal | |
| cor | cinza (RAL 7011) |
| aplicativo do dispositivo | motor |
| nome abreviado do dispositivo | GZ1E |
| tecnologia da unidade de disparo | termomagnético |
| adequação para isolamento | sim para IEC 60947-1 apêndice 7.1.6 |
| gama | EasyPact |
| tipo de produto ou componente | Disjuntor |
| nome do produto | EasyPact TVS |
