DISJUNTOR GZ1E20 - 13/18 A

Ref: 21.81.402 Cód: GZ1E20 Marca: Schneider Electric

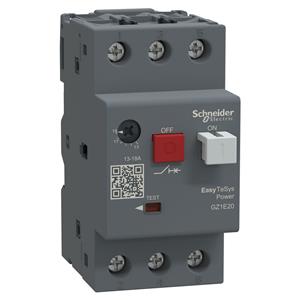

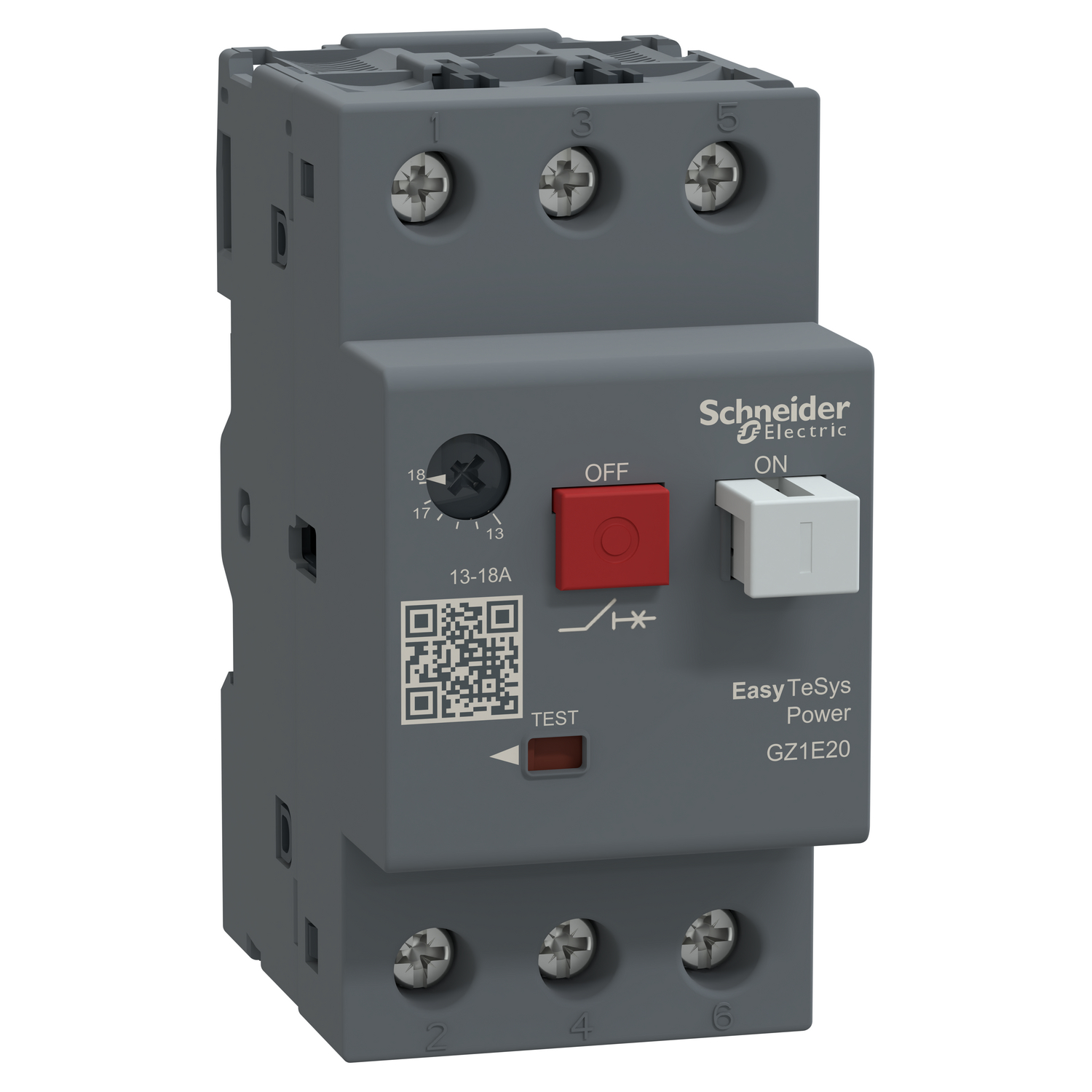

DISJUNTOR TERMOMAGNETICO TESYS GZ1E 1318A BOTAO IMPULSAO GZ1E20

Descrição
Caracteristicas Técnicas

Os GZ1 E são disjuntores termomagnéticos tripolares 3D especificamente concebidos para o controle e proteção de motores em conformidade com as normas IEC 60947-2 e IEC 60947-4-1. A faixa de configuração dos disparos térmicos é de 13-18A com unidade de disparo termomagnético. Ele fornece proteção IP 41 no painél GV2 MC01 e IP 55 no painél GV2 MC02. Ele obtém confiabilidade e durabilidade padrão com durabilidade elétrica/mecânica de 0,1 milhões de ciclos. Esses disjuntores são projetados para conexão por terminais de braçadeira de parafuso. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).

Documentos:

Complementar
[Ue] tensão de operação nominal	690 V CA 50/60 Hz para IEC 60947-2
altura	89 mm
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	75 % a 690 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	50 % a 400/415 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	50 % a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	75 % a 500 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 230/240 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: 2 kA a 690 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: 10 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: 6 kA a 440 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: 5 kA a 500 V CA 50/60 Hz para IEC 60947-2
tipo de controle	Botão
conexões - terminais	terminais de braçadeiras roscadas 2 1-6 mm² - rigidez do Cabo: sólido
conexões - terminais	terminais de braçadeiras roscadas 2 1.5-6 mm² - rigidez do Cabo: flexível sem ponta do cabo
conexões - terminais	terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo
durabilidade elétrica	100000 ciclos of CA-3
modo de montagem	por clips
modo de montagem	por parafusos
posição de montagem	qualquer posição
durabilidade mecânica	100000 ciclos
descrição de polos	3P
largura	44.5 mm
profundidade	78 mm
frequência da rede	50/60 Hz para IEC 60947-2
suporte de montagem	calha
tipo de rede	CA
corrente de disparo magnético	223-223 A
dissipação de alimentação	2,5 W (por polo)
alimentação do motor kW	4-4 kW a 230 V CA 50/60 Hz
alimentação do motor kW	7.5-7.5 kW a 400 V CA 50/60 Hz
alimentação do motor kW	9-9 kW a 440 V CA 50/60 Hz
alimentação do motor kW	10-10 kW a 500 V CA 50/60 Hz
alimentação do motor kW	15-15 kW a 690 V CA 50/60 Hz
Taxa de Produção	25 cic/h
categoria de uso	CA-3
Peso	0.26 kg
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
linha de ajuste de proteção térmica	13-18 A
[Ui] tensão de isolamento nominal	690 V CA 50/60 Hz para IEC 60947-2
torque de aperto	1.7 N.m Ligar terminais de braçadeiras roscadas
Meio ambiente
tratamento de proteção	TH
grau de proteção IP	IP20 para IEC 60529
altitude de funcionamento	2000 m
resistência a incêndios	960 °C para IEC 60695-2-1
temperatura ambiente do ar para funcionamento	-20-60 °C
temperatura ambiente do ar para armazenamento	-40-80 °C
padrões	IEC 60947-2
padrões	IEC 60947-4
Principal
adequação para isolamento	sim para IEC 60947-1 apêndice 7.1.6
cor	cinza (RAL 7011)
aplicativo do dispositivo	motor
nome abreviado do dispositivo	GZ1E
tecnologia da unidade de disparo	termomagnético
gama	EasyPact
tipo de produto ou componente	Disjuntor
nome do produto	EasyPact TVS
