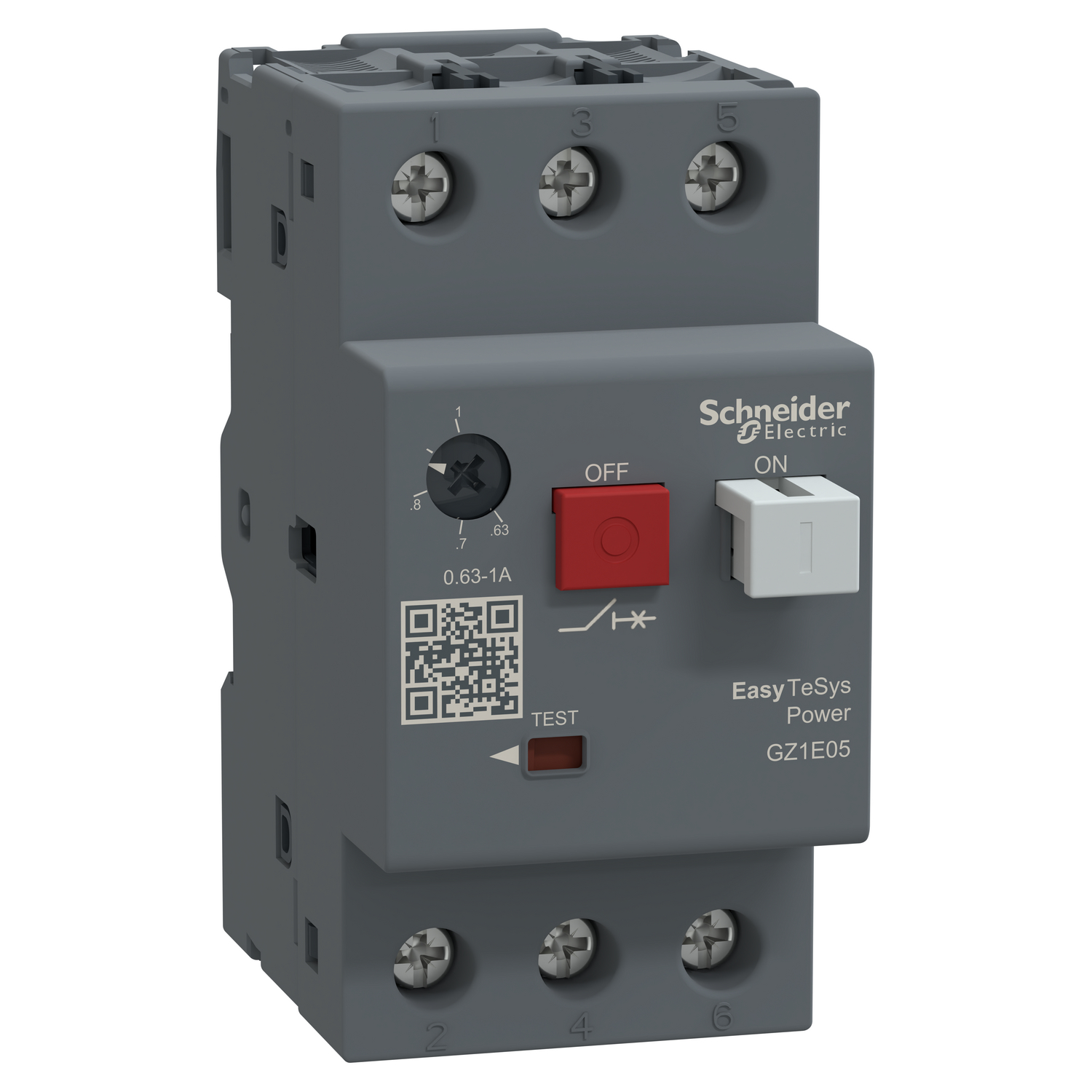

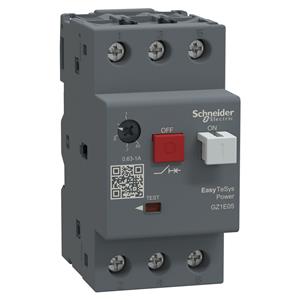

DISJUNTOR GZ1E05 - 0,63/1 A

Ref: 21.81.395 Cód: GZ1E05 Marca: Schneider Electric

DISJUNTOR TERMOMAGNETICO TESYS GZ1E 0.631A BOTAO IMPULSAO GZ1E05

Descrição
Caracteristicas Técnicas

Os GZ1 E são disjuntores termomagnéticos tripolares 3D especificamente concebidos para o controle e proteção de motores em conformidade com as normas IEC 60947-2 e IEC 60947-4-1. A faixa de configuração dos disparos térmicos é de 0,63-1A com unidade de disparo termomagnético. Ele fornece proteção IP 41 no painél GV2 MC01 e IP 55 no painél GV2 MC02. Ele obtém confiabilidade e durabilidade padrão com durabilidade elétrica/mecânica de 0,1 milhões de ciclos. Esses disjuntores são projetados para conexão por terminais de braçadeira de parafuso. Disponível em todo o mundo, é certificado por vários padrões (IEC, UL, CSA, CCC, EAC, Marine) e compatível com Green Premium (RoHs/Reach).

Documentos:

Complementar
posição de montagem	qualquer posição
durabilidade mecânica	100000 ciclos
descrição de polos	3P
largura	44.5 mm
profundidade	78 mm
frequência da rede	50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 230/240 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 400/415 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 500 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal de serviço em curto-circuito	100 % a 690 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 230/240 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 440 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 500 V CA 50/60 Hz para IEC 60947-2
breaking capacity	Icu: >= 100 kA a 690 V CA 50/60 Hz para IEC 60947-2
tipo de controle	Botão
conexões - terminais	terminais de braçadeiras roscadas 2 1-6 mm² - rigidez do Cabo: sólido
conexões - terminais	terminais de braçadeiras roscadas 2 1.5-6 mm² - rigidez do Cabo: flexível sem ponta do cabo
conexões - terminais	terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo
durabilidade elétrica	100000 ciclos of CA-3
modo de montagem	por parafusos
modo de montagem	por clips
suporte de montagem	calha
tipo de rede	CA
corrente de disparo magnético	13-13 A
dissipação de alimentação	2,5 W (por polo)
alimentação do motor kW	0.37-0.37 kW a 500 V CA 50/60 Hz
alimentação do motor kW	0.55-0.55 kW a 690 V CA 50/60 Hz
Taxa de Produção	25 cic/h
categoria de uso	CA-3
Peso	0.26 kg
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
linha de ajuste de proteção térmica	0.63-1 A
[Ui] tensão de isolamento nominal	690 V CA 50/60 Hz para IEC 60947-2
torque de aperto	1.7 N.m Ligar terminais de braçadeiras roscadas
[Ue] tensão de operação nominal	690 V CA 50/60 Hz para IEC 60947-2
altura	89 mm
Meio ambiente
padrões	IEC 60947-4
padrões	IEC 60947-2
tratamento de proteção	TH
grau de proteção IP	IP20 para IEC 60529
temperatura ambiente do ar para armazenamento	-40-80 °C
altitude de funcionamento	2000 m
resistência a incêndios	960 °C para IEC 60695-2-1
temperatura ambiente do ar para funcionamento	-20-60 °C
Principal
cor	cinza (RAL 7011)
aplicativo do dispositivo	motor
nome abreviado do dispositivo	GZ1E
tecnologia da unidade de disparo	termomagnético
adequação para isolamento	sim para IEC 60947-1 apêndice 7.1.6
gama	EasyPact
tipo de produto ou componente	Disjuntor
nome do produto	EasyPact TVS
