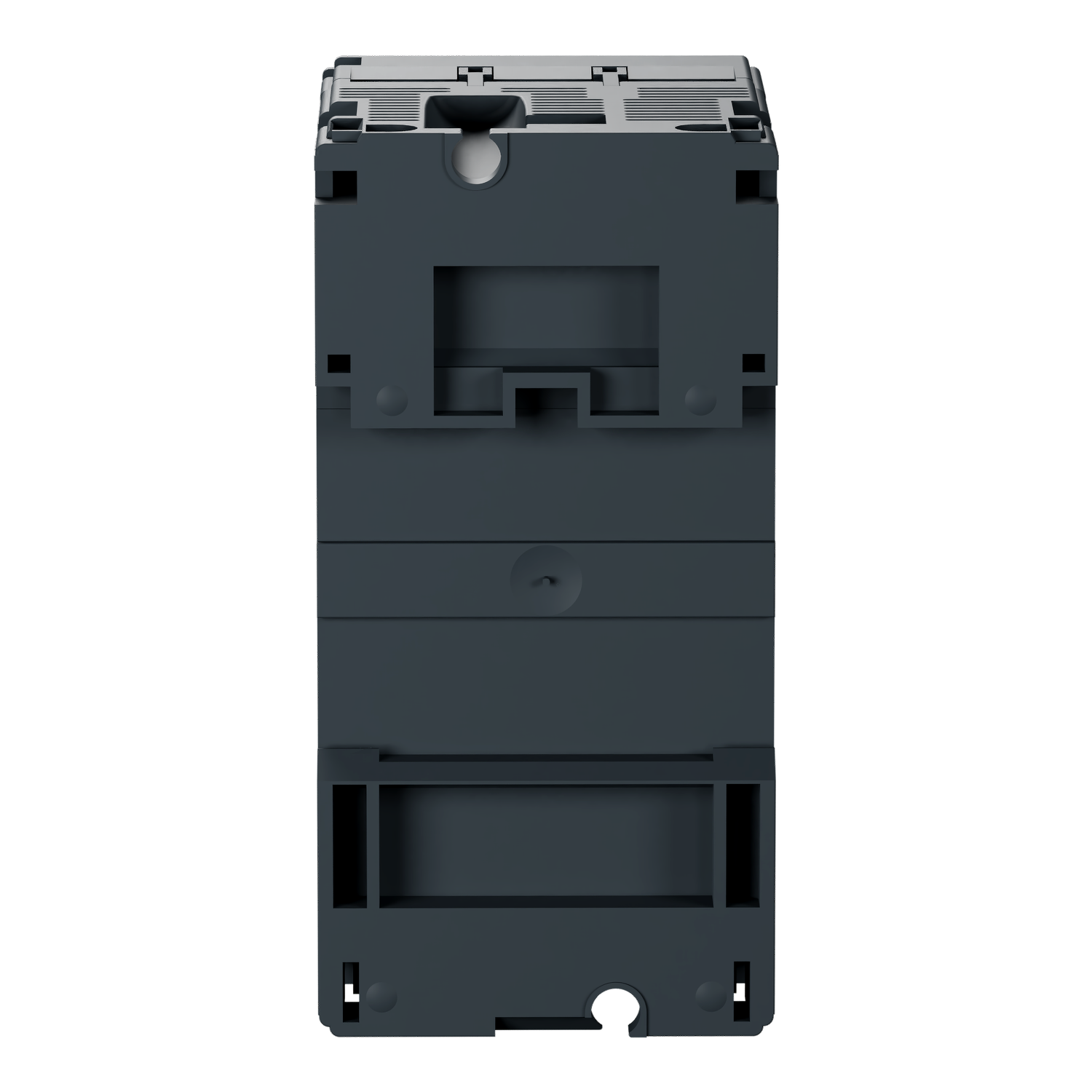

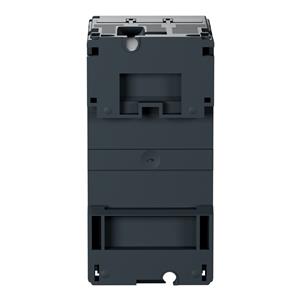

DISJUNTOR GV2P14 - 6/10 A
Ref: 21.22.197 Cód: GV2P14 Marca: Schneider Electric
Disjuntor motor termomagnético Tesys Deca 6-10A manopla rotativa
As novas gerações de disjuntores motores TeSys Deca - frame 2 oferecem uma solução completa para quase todas as aplicações. Ele fornece proteção contra curto-circuito, proteção contra sobrecarga e controle do motor (ON/OFF). Este produto possui 3 polos, capacidade de 6-10A/690V e está destinado para aplicações de motor trifásico 3-4kW/400V. Fornece uma proteção termomagnética com uma gama de regulação térmica 6-10A, disparo magnético a 9xIn e alta capacidade de ruptura Icu 100kA@400V. Além disso, conta com proteção IP20 e conexão por meio de terminais de parafuso. Também permite o controle de inicio/parada por manopla rotativa garantida por 100.000 ciclos AC-3. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC, Marine). Os disjuntores motor Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - GV2P14 Declaração RoHS da UEDeclaração de Conformidade - GV2P14 Declaração RoHS da ChinaDeclaração de Conformidade - GV2P14 Declaração RoHS da ChinaDeclaração de Conformidade - GV2P14 Declaração RoHS da ChinaDeclaração de Conformidade - GV2P14 Declaração RoHS da ChinaComplementar | |
[In] corrente nominal | 10:00 AM |
[Ue] tensão de operação nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
altura | 89 mm |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-6 mm² sólido |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1.5-6 mm² flexível sem ponta do cabo |
conexões - terminais | terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível com |
sensibilidade da falha de fase | sim para IEC 60947-4-1 |
avaliado pela carga | contínuo para IEC 60947-4-1 |
tipo de rede | CA |
corrente de disparo magnético | 138-138 A |
[Ith] corrente térmica ao ar livre convencional | 10 A para IEC 60947-4-1 |
alimentação do motor kW | 3-3 kW a 400/415 V CA 50/60 Hz |
alimentação do motor kW | 5.5-5.5 kW a 690 V CA 50/60 Hz |
alimentação do motor kW | 5-5 kW a 500 V CA 50/60 Hz |
Taxa de Produção | 25 cic/h |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 690 V CA 50/60 Hz para IEC 60947-2 |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 500 V CA 50/60 Hz para IEC 60947-2 |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 230/240 V CA 50/60 Hz para IEC 60947-2 |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 440 V CA 50/60 Hz para IEC 60947-2 |
[Ics] capacidade de corte nominal de serviço em curto-circuito | 100 % a 400/415 V CA 50/60 Hz para IEC 60947-2 |
tipo de controle | botão giratório |
dissipação de alimentação por polo | 2.5 W |
durabilidade elétrica | 100000 ciclos of CA-3 a 440 V |
capacidade de corte | 100 kA Icu a 230/240 V CA 50/60 Hz para IEC 60947-2 |
capacidade de corte | 100 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 |
capacidade de corte | 100 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
capacidade de corte | 50 kA Icu a 500 V CA 50/60 Hz para IEC 60947-2 |
capacidade de corte | 6 kA Icu a 690 V CA 50/60 Hz para IEC 60947-2 |
categoria de uso | CA-3 para IEC 60947-4-1 |
categoria de uso | categoria A para IEC 60947-2 |
modo de fixação | calha DIN simétrica de 35 mm: encaixado |
modo de fixação | painel: aparafusado (with 2 x M4 screws) |
[Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
adequação para isolamento | sim para IEC 60947-1 |
[Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
classificação da unidade de disparo | 6-10 A |
torque de aperto | 1.7 N.m Ligar terminais de braçadeiras roscadas |
largura | 45 mm |
profundidade | 97 mm |
frequência da rede | 50/60 Hz para IEC 60947-4-1 |
posição de funcionamento | qualquer posição |
conector directo | sem |
durabilidade mecânica | 100000 ciclos |
descrição de polos | 3P |
compatibilidade de gama | GV2P |
Meio ambiente | |
altitude de funcionamento | 2000 m |
resistência a incêndios | 960 °C para IEC 60695-2-1 |
grau de proteção IP | IP20 para IEC 60529 |
tratamento de proteção | TH |
temperatura ambiente do ar para armazenamento | -40-80 °C |
padrões | EN/IEC 60947-2 |
padrões | EN/IEC 60947-4-1 |
padrões | UL 60947-4-1 |
padrões | CSA C22.2 No 60947-4-1 |
certificações do produto | IECEE CB Scheme |
certificações do produto | UL |
certificações do produto | CSA |
certificações do produto | CCC |
certificações do produto | EAC |
certificações do produto | ATEX |
certificações do produto | BV |
certificações do produto | LROS (Lloyds register of shipping) |
certificações do produto | DNV-GL |
certificações do produto | RINA |
grau de proteção IK | IK04 |
temperatura ambiente do ar para funcionamento | -20-60 °C |
Principal | |
linha de produto | TeSys GV2 |
tipo de produto ou componente | Disjuntor |
gama | TeSys |
aplicativo do dispositivo | motor |
nome abreviado do dispositivo | GV2P |
tecnologia da unidade de disparo | termomagnético |
nome do produto | TeSys GV2 |
