DISJ TRIF. C - 100 A - A9N18367
Ref: 21.37.171 Cód: A9N18367 Marca: Schneider Electric

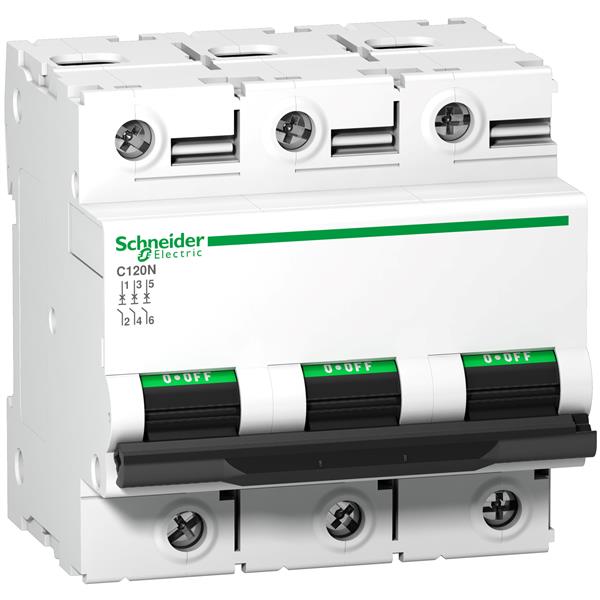

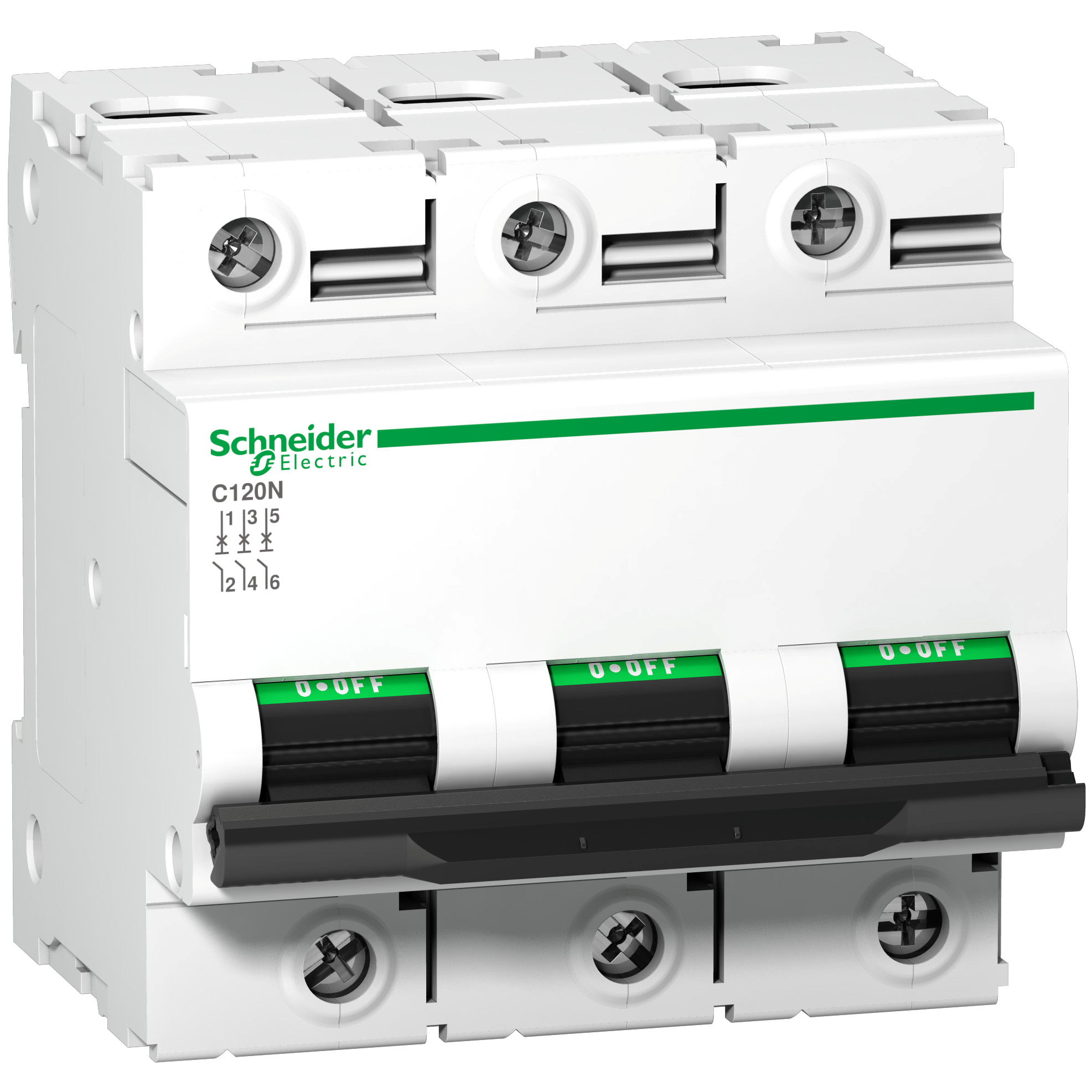

DISJUNTOR C120N 3P CURVA C 100A 440V A9N18367
Documentos:
Product Data SheetDeclaração de Conformidade - A9N18367 Declaração REAChDeclaração de Conformidade - A9N18367 Declaração RoHS da UEDeclaração de Conformidade - A9N18367 Declaração RoHS da ChinaDeclaração de Conformidade - A9N18367 Declaração RoHS da UEDeclaração de Conformidade - A9N18367 Declaração RoHS da ChinaDeclaração de Conformidade - A9N18367 Declaração RoHS da UEDeclaração de Conformidade - A9N18367 Declaração RoHS da ChinaDeclaração de Conformidade - A9N18367 Declaração RoHS da UEDeclaração de Conformidade - A9N18367 Declaração RoHS da China| Complementar | |
| indicação de posição do contato | sim |
| frequência da rede | 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 7500 A 75 % para NBR IEC NM 60898-1 - 230..0,400 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 4.5 kA 75 % para EN/IEC 60947-2 - 440 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 7.5 kA 75 % para EN/IEC 60947-2 - 380...415 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 15 kA 75 % para EN/IEC 60947-2 - 220...240 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 10 kA 100 % para EN/IEC 60947-2 - <= 375 V CC |
| altura | 81 mm |
| proteção de fuga à terra | bloco separado |
| suporte de montagem | calha DIN simétrica de 35 mm |
| desvios de 9 mm | 9 |
| limite de disparo magnético | 5...10 x pol |
| classe de limitação | 3 para EN/IEC 60947-2 |
| compatibilidade do bloco de distribuição do barramento combinado | não |
| tipo de controle | alavanca articulada |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para EN/IEC 60947-2 |
| modo de montagem | de encaixe |
| conexões - terminais | terminais tipo túnel1-50 mm² rígido |
| conexões - terminais | terminais tipo túnel1.5-35 mm² flexível |
| comprimento da decapagem do fio | 15 mm |
| durabilidade elétrica | 5000 ciclos para IEC 60947-2 |
| compatibilidade de gama | C120 |
| sinalização local | indicação ligado/desligado |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN/IEC 60947-2 |
| cor | RAL 9003 |
| largura | 81 mm |
| seguimento de mercado | pequeno comércio |
| seguimento de mercado | residencial |
| Peso | 0.615 kg |
| durabilidade mecânica | 20000 ciclos |
| profundidade | 73 mm |
| torque de aperto | 3.5-3.5 N.m |
| [Ue] tensão de operação nominal | <= 375 V CC |
| [Ue] tensão de operação nominal | 380...415 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 220...240 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 440 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 230..0,400 V CA 50/60 Hz |
| Meio ambiente | |
| categoria de sobretensão | IV |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 95-95 % a 55-55 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| graus de poluição | 3 para IEC 60947-2 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| padrões | EN/IEC 60947-2 |
| padrões | NBR IEC NM 60898-1 |
| tropicalização | 2 para IEC 60068-1 |
| certificações do produto | EAC |
| altitude de funcionamento | 2000 m |
| Principal | |
| número de polos protegidos | 3 |
| linha de produto | C120 |
| Curva de Tempo-Corrente | C |
| [In] corrente nominal | 100 A a 30 °C |
| capacidade de corte | 10000 A Icn a 230..0,400 V CA 50/60 Hz para NBR IEC NM 60898-1 |
| capacidade de corte | 6 kA Icu a 440 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 20 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 10 kA Icu a 380...415 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 10 kA Icu a <= 375 V CC para EN/IEC 60947-2 |
| tipo de produto ou componente | disjuntor modular |
| nome do produto | C120 |
| tipo de rede | CA |
| código de capacidade de interrupção | N |
| adequação para isolamento | sim para IEC 60947-2 |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | C120N |
| tecnologia da unidade de disparo | termomagnético |
| descrição de polos | 3P |
| gama | Acti 9 |
