DISJ TRIF. 3P C - 100 A - EZ9F33391
Ref: 21.37.150 Cód: EZ9F33391 Marca: Schneider Electric

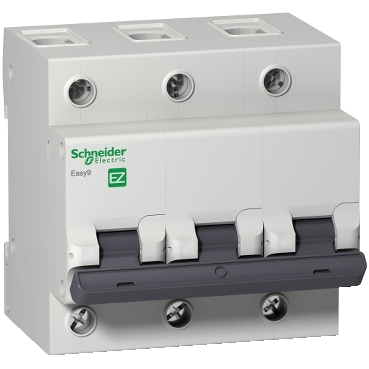

Disjuntor Easy9 3P 91A 4,5kA 230/400V CA curva C
O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 3 polos, capacidade de 91A, curva de atuação tipo C e capacidade de interrupção de 4,5kA, 230/400V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-71 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - EZ9F33391 Declaração REAChDeclaração de Conformidade - EZ9F33391 Declaração RoHS da UEDeclaração de Conformidade - EZ9F33391 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - EZ9F33391 Declaração RoHS da UEDeclaração de Conformidade Ambiental - EZ9F33391 Declaração REACh| Complementar | |
| [Ue] tensão de operação nominal | 400 V CA 50/60 Hz |
| frequência da rede | 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 3 kA 60 % x Icu a 400 V CA 50/60 Hz para IEC 60947-2 |
| altura | 81 mm |
| indicação de posição do contato | sim |
| suporte de montagem | calha DIN |
| desvios de 9 mm | 9 |
| limite de disparo magnético | 5...10 x pol |
| conexões - terminais | terminal tipo túnel (superior ou inferior10-35 mm² flexível |
| conexões - terminais | terminal tipo túnel (superior ou inferior10-35 mm² rígido |
| tipo de controle | alavanca articulada |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para IEC 60947-2 |
| modo de montagem | de encaixe |
| durabilidade elétrica | 1500 ciclos |
| durabilidade mecânica | 8500 ciclos |
| sinalização local | Sem |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-2 |
| cor | cinza (RAL 7035) |
| largura | 81 mm |
| profundidade | 73.6 mm |
| torque de aperto | 3.5-3.5 N.m superior ou inferior |
| Meio ambiente | |
| grau de proteção IP | IP20 para IEC 60529 |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| umidade relativa | 95-95 % a -5-55 °C |
| graus de poluição | 2 |
| padrões | IEC 60947-2 |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| certificações do produto | CE |
| tropicalização | 2 |
| Principal | |
| [In] corrente nominal | 100 A |
| Curva de Tempo-Corrente | C |
| número de polos protegidos | 3 |
| tipo de produto ou componente | disjuntor modular |
| tipo de rede | CA |
| capacidade de corte | 3 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 4.5 kA Icu a 400 V CA 50/60 Hz para IEC 60947-2 |
| adequação para isolamento | sim para IEC 60947-2 |
| categoria de uso | categoria A para IEC 60947-2 |
| gama | Easy9 |
| descrição de polos | 3P |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | Disjuntor modular Easy9 |
| tecnologia da unidade de disparo | termomagnético |
