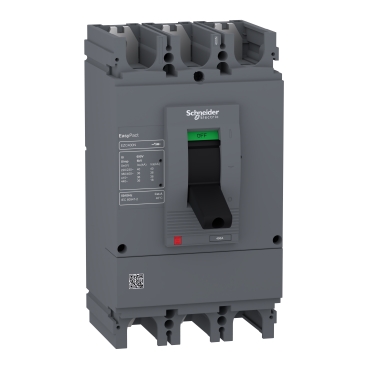

DISJ TRIF. 3P 350 A - EZC400N3350N
Ref: 21.37.323 Cód: EZC400N3350N Marca: Schneider Electric
DISJUNTOR EZC400N TM350D 3P3D EZC400N3350N
Documentos:
Product Data SheetDeclaração de Conformidade - EZC400N3350N Declaração RoHS da ChinaDeclaração de Conformidade - EZC400N3350N Declaração REAChDeclaração de Conformidade - EZC400N3350N Declaração RoHS da UEDeclaração de Conformidade Ambiental - EZC400N3350N Declaração REAChDeclaração de Conformidade Ambiental - EZC400N3350N Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - EZC400N3350N Declaração RoHS da UE| Complementar | |
| altura | 255 mm |
| passo de conexão | 45 mm |
| indicação de posição do contato | sim |
| proteção de fuga à terra | sem |
| suporte de montagem | placa posterior |
| sinalização local | indicação de contato positivo |
| corrente de disparo magnético | 3200-3200 A |
| conexão na parte inferior | frontal |
| tipo de ajuste de atraso de longa duração | fixo |
| Peso | 6.4 kg |
| tipo de ajuste de detecção de longa duração Ir | fixo |
| conexões da parte de cima | frontal |
| modo de montagem | fixo |
| definição de proteção neutra | sem proteção |
| durabilidade elétrica | categoria A: 4000 ciclos 415 V CA 50/60 Hz para IEC 60947-2 |
| tipo de controle | alavanca articulada |
| durabilidade mecânica | 10000 ciclos |
| compatibilidade de gama | EZC400 |
| quantidade por conjunto | 1 unidade |
| cor | preto |
| largura | 185 mm |
| profundidade | 140 mm |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -35-85 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| padrões | GB/T 14048.2 |
| padrões | JIS C8201-2-2 |
| padrões | EN/IEC 60947-2 |
| padrões | EN/IEC 60947-1 |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| grau de proteção IK | IK07 para EN 50102 |
| Principal | |
| [Ics] capacidade de corte nominal em serviço | 18 kA a 440 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 20 kA a 220/230 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 18 kA a 380 V CA 50/60 Hz para IEC 60947-2 |
| [Ics] capacidade de corte nominal em serviço | 18 kA a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| [In] corrente nominal | 400 A a 40 °C |
| nome da unidade de disparo | TM-D |
| linha de produto | EasyPact |
| [Ue] tensão de operação nominal | 250 V CC para IEC 60947-2 |
| [Ue] tensão de operação nominal | 440 V CA 50/60 Hz para IEC 60947-2 |
| tipo de rede | CC |
| tipo de rede | CA |
| código de capacidade de interrupção | N |
| frequência da rede | 50/60 Hz |
| gama | EasyPact |
| descrição dos polos protegidos | 3t |
| tipo de produto ou componente | Disjuntor |
| nome do produto | EasyPact EZC |
| graus de poluição | 3 para IEC 60947 |
| capacidade de corte | 36 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 40 kA Icu a 220/230 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 36 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2 |
| capacidade de corte | 36 kA Icu a 400/415 V CA 50/60 Hz para IEC 60947-2 |
| [Ui] tensão de isolamento nominal | 690 V CA 50/60 Hz para IEC 60947-2 |
| adequação para isolamento | sim para IEC 60947-2 |
| classificação da unidade de disparo | 320-320 A a 50 °C |
| descrição de polos | 3P |
| categoria de uso | categoria A |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | Easypact EZC400N |
| tecnologia da unidade de disparo | termomagnético |
| nome do disjuntor | Easypact EZC400N |
| tipo de proteção | proteção contra curtos-circuitos |
| tipo de proteção | proteção de sobrecarga |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
