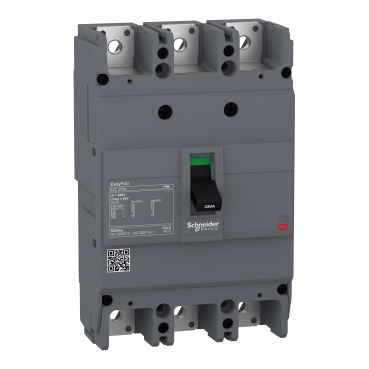

DISJ TRIF. 3P 225 A - EZC250N3225

Ref: 21.37.316 Cód: EZC250N3225 Marca: Schneider Electric

DISJUNTOR 225A 3P EZC250N EZC250N3225

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - EZC250N3225 Declaração REACh Declaração de Conformidade - EZC250N3225 Declaração RoHS da UE Declaração de Conformidade - EZC250N3225 Declaração RoHS da UE Declaração de Conformidade - EZC250N3225 Declaração RoHS da UE Declaração de Conformidade - EZC250N3225 Declaração RoHS da UE Declaração de Conformidade Ambiental - EZC250N3225 Declaração RoHS da China Declaração de Conformidade Ambiental - EZC250N3225 Declaração RoHS da UE

Complementar
largura	105 mm
seguimento de mercado	pequeno comércio
profundidade	60 mm
durabilidade mecânica	10000 ciclos
compatibilidade de gama	EZC250
sinalização local	indicação de contato positivo
altura	165 mm
passo de conexão	35 mm
proteção de fuga à terra	sem
suporte de montagem	placa posterior
conexão na parte inferior	frontal
conexões da parte de cima	frontal
modo de montagem	fixo
tipo de controle	alavanca articulada
definição de proteção neutra	sem proteção
durabilidade elétrica	categoria A: 5000 ciclos 415 V CA 50/60 Hz para IEC 60947-2
Meio ambiente
temperatura ambiente do ar para armazenamento	-35-85 °C
padrões	EN/IEC 60947-2
padrões	GB/T 14048.2
padrões	EN/IEC 60947-1
temperatura ambiente do ar para funcionamento	-25-70 °C
grau de proteção IK	IK07 para IEC 62262
grau de proteção IP	IP20 para IEC 60529
Principal
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
tipo de proteção	proteção contra curtos-circuitos
tipo de proteção	proteção de sobrecarga
descrição de polos	3P
aplicativo do dispositivo	distribuição
nome abreviado do dispositivo	Easypact EZC250N
tecnologia da unidade de disparo	termomagnético
nome do disjuntor	Easypact EZC250N
[Ics] capacidade de corte nominal em serviço	10 kA a 440 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	25 kA a 110/130 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	10 kA a 125 V CC para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	10 kA a 250 V CC para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	25 kA a 220/230/240 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	4 kA a 550 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	12.5 kA a 380 V CA 50/60 Hz para IEC 60947-2
[Ics] capacidade de corte nominal em serviço	12.5 kA a 400/415 V CA 50/60 Hz para IEC 60947-2
[In] corrente nominal	250 A a 40 °C
nome da unidade de disparo	TM-D
frequência da rede	50/60 Hz
linha de produto	EasyPact
[Ue] tensão de operação nominal	550 V CA 50/60 Hz para IEC 60947-2
[Ue] tensão de operação nominal	250 V CC para IEC 60947-2
descrição dos polos protegidos	3t
tipo de produto ou componente	Disjuntor
nome do produto	EasyPact EZC
gama	EasyPact
tipo de rede	CC
tipo de rede	CA
código de capacidade de interrupção	N
categoria de uso	categoria A
[Ui] tensão de isolamento nominal	690 V CA 50/60 Hz para IEC 60947-2
adequação para isolamento	sim para IEC 60947-2
classificação da unidade de disparo	225-225 A a 50 °C
graus de poluição	3 para IEC 60664-1
graus de poluição	3 para IEC 947-1
capacidade de corte	20 kA Icu a 440 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	50 kA Icu a 110..0,130 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	50 kA Icu a 220...240 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	20 kA Icu a 125 V CC 1P para IEC 60947-2
capacidade de corte	20 kA Icu a 250 V CC 2P para IEC 60947-2
capacidade de corte	25 kA Icu a 380 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	25 kA Icu a 400..0,415 V CA 50/60 Hz para IEC 60947-2
capacidade de corte	8 kA Icu a 550 V CA 50/60 Hz para IEC 60947-2
