DISJ MONOF. 24049 B - 6 A - A9F73106-BR

Ref: 21.37.016 Cód: A9F73106 Marca: Schneider Electric

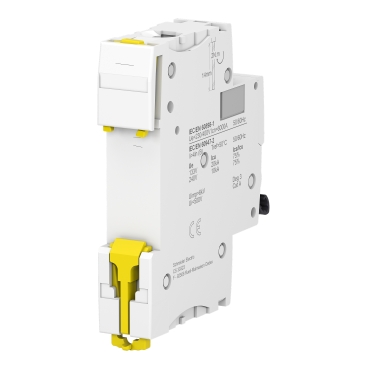

DISJUNTOR ACTI9 IC60N 1P CURVA B 6A 230V

Descrição
Caracteristicas Técnicas

Documentos:

Product Data Sheet Declaração de Conformidade - A9F73106 Declaração RoHS da UE Declaração de Conformidade - A9F73106 Declaração RoHS da China Declaração de Conformidade - A9F73106 Declaração REACh Declaração de Conformidade - A9F73106 Declaração REACh Declaração de Conformidade - A9F73106 Declaração REACh Declaração de Conformidade - A9F73106 Declaração REACh

Complementar
frequência da rede	50/60 Hz
[Ics] capacidade de corte nominal em serviço	27 kA 75 % para EN 60947-2 - 12...60 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	7.5 kA 75 % para EN 60947-2 - 220...240 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	27 kA 75 % para IEC 60947-2 - 12...60 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	7.5 kA 75 % para IEC 60947-2 - 220...240 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	15 kA 75 % para IEC 60947-2 - 100...133 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	15 kA 75 % para EN 60947-2 - 100...133 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	6000 A 100 % para EN 60898-1 - 230 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	6000 A 100 % para IEC 60898-1 - 230 V CA 50/60 Hz
[Ics] capacidade de corte nominal em serviço	10 kA 100 % para EN 60947-2 - 72 V CC
[Ics] capacidade de corte nominal em serviço	10 kA 100 % para IEC 60947-2 - 72 V CC
[Ics] capacidade de corte nominal em serviço	15 kA 100 % para EN 60947-2 - 12...60 V CC
[Ics] capacidade de corte nominal em serviço	15 kA 100 % para IEC 60947-2 - 12...60 V CC
altura	85 mm
indicação de posição do contato	sim
proteção de fuga à terra	sem
suporte de montagem	calha DIN
profundidade	78.5 mm
torque de aperto	2-2 N.m superior ou inferior
[Ue] tensão de operação nominal	230 V CA 50/60 Hz
[Ue] tensão de operação nominal	12...60 V CA 50/60 Hz
[Ue] tensão de operação nominal	220...240 V CA 50/60 Hz
[Ue] tensão de operação nominal	100...133 V CA 50/60 Hz
[Ue] tensão de operação nominal	72 V CC
[Ue] tensão de operação nominal	12...60 V CC
desvios de 9 mm	2
limite de disparo magnético	4 x In +/- 20 %
classe de limitação	3 para EN 60898-1
classe de limitação	3 para IEC 60898-1
compatibilidade do bloco de distribuição do barramento combinado	superior ou inferior: sim
tipo de controle	alavanca articulada
[Ui] tensão de isolamento nominal	500 V CA 50/60 Hz para EN 60947-2
[Ui] tensão de isolamento nominal	500 V CA 50/60 Hz para IEC 60947-2
modo de montagem	fixo
conexões - terminais	terminal simples (superior ou inferior1-25 mm² rígido
conexões - terminais	terminal simples (superior ou inferior1-16 mm² flexível
comprimento da decapagem do fio	14 mm of superior ou inferior conexão
durabilidade elétrica	10000 ciclos
Peso	0.215 kg
durabilidade mecânica	20000 ciclos
compatibilidade de gama	iC60
sinalização local	indicador de disparo
[Uimp] tensão suportável de impulso nominal	6 kV para EN 60947-2
[Uimp] tensão suportável de impulso nominal	6 kV para IEC 60947-2
cor	RAL 9003
largura	18 mm
Meio ambiente
categoria de sobretensão	IV
temperatura ambiente do ar para armazenamento	-40-85 °C
umidade relativa	95-95 % a 55-55 °C
grau de proteção IP	IP20 para IEC 60529
grau de proteção IP	IP20 para EN 60529
graus de poluição	3 para EN 60947-2
graus de poluição	3 para IEC 60947-2
tropicalização	2 para IEC 60068-1
altitude de funcionamento	0...2000 m
temperatura ambiente do ar para funcionamento	-35-70 °C
Principal
linha de produto	iC60
Curva de Tempo-Corrente	B
tipo de rede	CA
tipo de rede	CC
código de capacidade de interrupção	N
padrões	EN 60898-1
padrões	EN 60947-2
padrões	IEC 60898-1
padrões	IEC 60947-2
número de polos protegidos	1
[In] corrente nominal	6:00 AM
capacidade de corte	6000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1
capacidade de corte	10 kA Icu a 60...72 V CC para EN/IEC 60947-2
capacidade de corte	15 kA Icu a 12...60 V CC para EN/IEC 60947-2
capacidade de corte	10 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2
capacidade de corte	36 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2
capacidade de corte	20 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2
tipo de produto ou componente	disjuntor modular
nome do produto	Acti 9 iC60
categoria de uso	categoria A para EN 60947-2
categoria de uso	categoria A para IEC 60947-2
adequação para isolamento	sim para EN 60898-1
adequação para isolamento	sim para EN 60947-2
adequação para isolamento	sim para IEC 60898-1
adequação para isolamento	sim para IEC 60947-2
descrição de polos	1P
gama	Acti 9
aplicativo do dispositivo	distribuição
nome abreviado do dispositivo	iC60N
tecnologia da unidade de disparo	termomagnético
