DISJ MONOF. 24047 B - 3 A - A9F73103-BR
Ref: 21.37.014 Cód: A9F73103 Marca: Schneider Electric

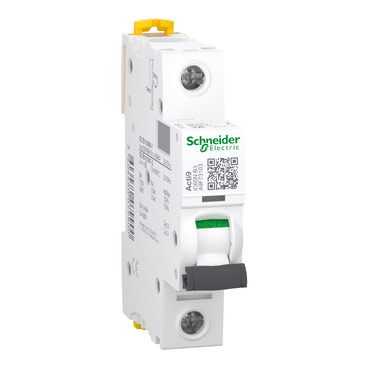

DISJUNTOR ACTI9 IC60N 1P CURVA B 3A 230V
Documentos:
Product Data SheetDeclaração de Conformidade - A9F73103 Declaração RoHS da UEDeclaração de Conformidade - A9F73103 Declaração REAChDeclaração de Conformidade - A9F73103 Declaração RoHS da ChinaDeclaração de Conformidade - A9F73103 Declaração RoHS da ChinaDeclaração de Conformidade - A9F73103 Declaração RoHS da ChinaDeclaração de Conformidade - A9F73103 Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - A9F73103 Declaração REACh| Complementar | |
| compatibilidade de gama | iC60 |
| sinalização local | indicador de disparo |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| cor | RAL 9003 |
| largura | 18 mm |
| seguimento de mercado | pequeno comércio |
| profundidade | 78.5 mm |
| torque de aperto | 2-2 N.m superior ou inferior |
| [Ue] tensão de operação nominal | 230 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 12...60 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 220...240 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 100...133 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 72 V CC |
| [Ue] tensão de operação nominal | 12...60 V CC |
| desvios de 9 mm | 2 |
| limite de disparo magnético | 4 x In +/- 20 % |
| classe de limitação | 3 para EN 60898-1 |
| classe de limitação | 3 para IEC 60898-1 |
| compatibilidade do bloco de distribuição do barramento combinado | superior ou inferior: sim |
| proteção de fuga à terra | sem |
| suporte de montagem | calha DIN |
| conexões - terminais | terminal simples (superior ou inferior1-25 mm² rígido |
| conexões - terminais | terminal simples (superior ou inferior1-16 mm² flexível |
| comprimento da decapagem do fio | 14 mm of superior ou inferior conexão |
| tipo de controle | alavanca articulada |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para EN 60947-2 |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para IEC 60947-2 |
| modo de montagem | fixo |
| durabilidade elétrica | 10000 ciclos |
| Peso | 0.215 kg |
| durabilidade mecânica | 20000 ciclos |
| frequência da rede | 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para EN 60947-2 - 12...60 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para EN 60947-2 - 220...240 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para IEC 60947-2 - 12...60 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para IEC 60947-2 - 220...240 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para IEC 60947-2 - 100...133 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 50 kA 100 % para EN 60947-2 - 100...133 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 6000 A 100 % para EN 60898-1 - 230 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 6000 A 100 % para IEC 60898-1 - 230 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 10 kA 100 % para EN 60947-2 - 72 V CC |
| [Ics] capacidade de corte nominal em serviço | 10 kA 100 % para IEC 60947-2 - 72 V CC |
| [Ics] capacidade de corte nominal em serviço | 15 kA 100 % para EN 60947-2 - 12...60 V CC |
| [Ics] capacidade de corte nominal em serviço | 15 kA 100 % para IEC 60947-2 - 12...60 V CC |
| altura | 85 mm |
| indicação de posição do contato | sim |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -35-70 °C |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 95-95 % a 55-55 °C |
| graus de poluição | 3 para EN 60947-2 |
| graus de poluição | 3 para IEC 60947-2 |
| grau de proteção IP | IP20 para IEC 60529 |
| grau de proteção IP | IP20 para EN 60529 |
| categoria de sobretensão | IV |
| tropicalização | 2 para IEC 60068-1 |
| altitude de funcionamento | 0...2000 m |
| Principal | |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | iC60N |
| tecnologia da unidade de disparo | termomagnético |
| tipo de rede | CC |
| tipo de rede | CA |
| código de capacidade de interrupção | N |
| tipo de produto ou componente | disjuntor modular |
| nome do produto | Acti 9 iC60 |
| categoria de uso | categoria A para EN 60947-2 |
| categoria de uso | categoria A para IEC 60947-2 |
| capacidade de corte | 6000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1 |
| capacidade de corte | 50 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 50 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 50 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 10 kA Icu a 60...72 V CC para EN/IEC 60947-2 |
| capacidade de corte | 15 kA Icu a 12...60 V CC para EN/IEC 60947-2 |
| adequação para isolamento | sim para EN 60898-1 |
| adequação para isolamento | sim para EN 60947-2 |
| adequação para isolamento | sim para IEC 60898-1 |
| adequação para isolamento | sim para IEC 60947-2 |
| descrição de polos | 1P |
| gama | Acti 9 |
| linha de produto | iC60 |
| Curva de Tempo-Corrente | B |
| padrões | EN 60898-1 |
| padrões | IEC 60898-1 |
| padrões | EN 60947-2 |
| padrões | IEC 60947-2 |
| número de polos protegidos | 1 |
| [In] corrente nominal | 3:00 AM |
