DISJ MONOF. 1P C - 25 A - EZ9F33125

Ref: 21.37.113 Cód: EZ9F33125 Marca: Schneider Electric

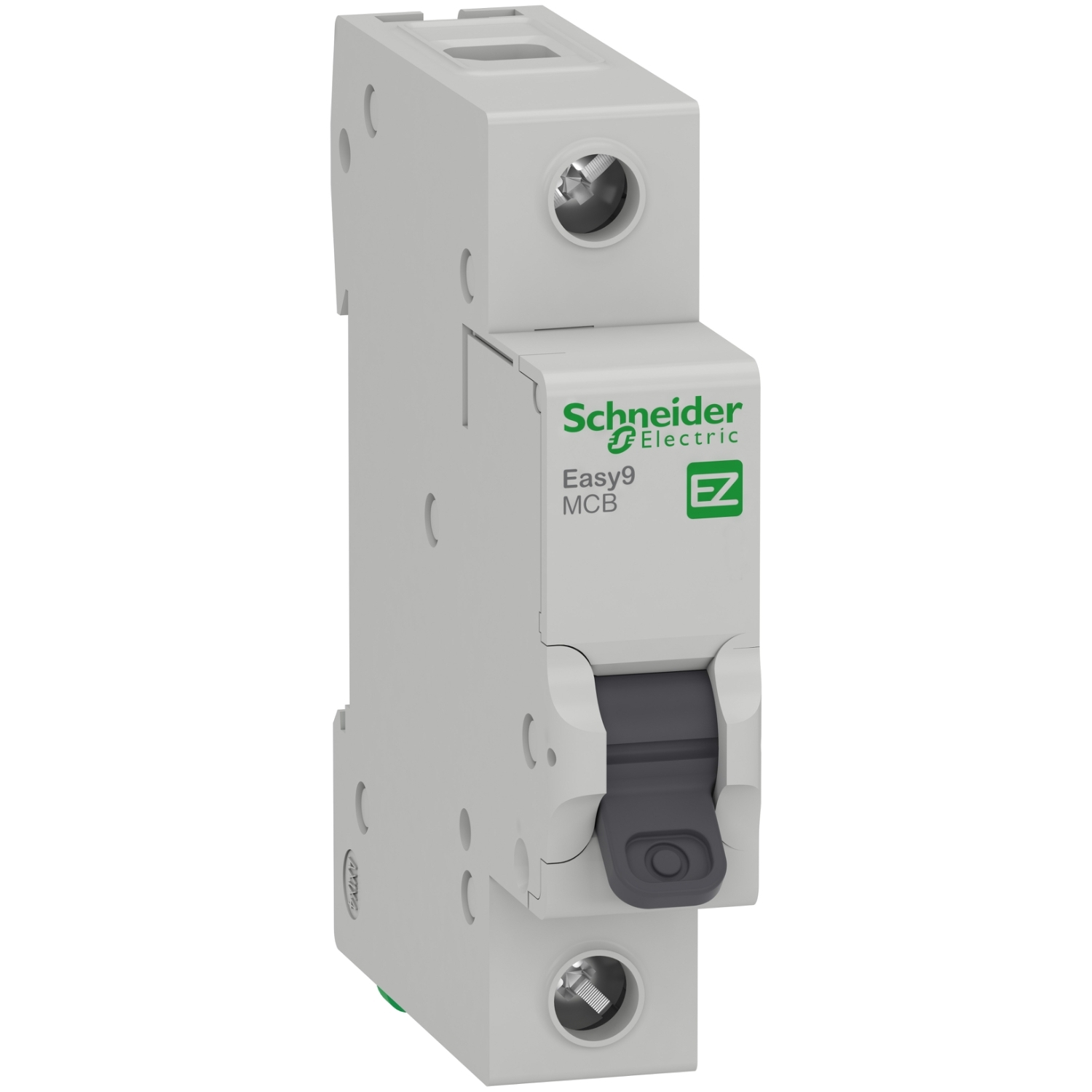

Disjuntor Easy9 1P 25A 3kA 230V CA curva C

O interruptor, ou disjuntor, termomagnético Easy9 de baixa tensão da Schneider Electric é fabricado para proteção contra sobrecargas e curtos-circuitos, graças ao seu sistema de proteção termomagnética. Este produto possui 1 polo, capacidade de 25A, curva de atuação tipo C e capacidade de interrupção de 3kA, 230V CA. Este disjuntor termomagnético tem proteção IP20 e pode ser montado em trilho DIN. Este produto está em conformidade com IEC 60898-34 Os interruptores termomagnéticos Easy9 levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

Documentos:

Product Data SheetDeclaração de Conformidade - EZ9F33125 Declaração REAChDeclaração de Conformidade - EZ9F33125 Declaração RoHS da ChinaDeclaração de Conformidade - EZ9F33125 Declaração RoHS da UE
Complementar
frequência da rede50/60 Hz
[Ics] capacidade de corte nominal em serviço3 kA 100 % x Icn a 230 V CA 50/60 Hz para IEC 60898-1
altura81 mm
indicação de posição do contatosim
suporte de montagemcalha DIN
desvios de 9 mm2
limite de disparo magnético5...10 x pol
durabilidade elétrica4000 ciclos
durabilidade mecânica10000 ciclos
[Ue] tensão de operação nominal230 V CA 50/60 Hz
[Ue] tensão de operação nominal127 V CA 50/60 Hz
conexões - terminaisterminal tipo túnel (superior ou inferior1-25 mm² rígido
conexões - terminaisterminal tipo túnel (superior ou inferior1-16 mm² flexível
tipo de controlealavanca articulada
[Ui] tensão de isolamento nominal500 V CA 50/60 Hz para IEC 60898-1
modo de montagemde encaixe
sinalização localSem
[Uimp] tensão suportável de impulso nominal4 kV para IEC 60898-1
corcinza (RAL 7035)
largura17.7 mm
profundidade73.6 mm
torque de aperto2-2 N.m superior ou inferior
Meio ambiente
graus de poluição2
temperatura ambiente do ar para armazenamento-40-85 °C
umidade relativa95-95 % a -25-60 °C
grau de proteção IPIP20 para IEC 60529
padrõesIEC 60898-1
temperatura ambiente do ar para funcionamento-25-60 °C
certificações do produtoINMETRO
tropicalização2
Principal
Curva de Tempo-CorrenteC
[In] corrente nominal25 A
número de polos protegidos1
tipo de redeCA
gamaEasy9
tipo de produto ou componentedisjuntor modular
adequação para isolamentosim para IEC 60898-1
descrição de polos1P
capacidade de corte3000 A Icn a 230 V CA 50/60 Hz para IEC 60898-1
capacidade de corte5000 A Icn a 127 V CA 50/60 Hz para IEC 60898-1
aplicativo do dispositivodistribuição
nome abreviado do dispositivoDisjuntor modular Easy9
tecnologia da unidade de disparotermomagnético
