DISJ MONOF. 1P C - 10 A - A9F94110
Ref: 21.37.201 Cód: A9F94110 Marca: Schneider Electric

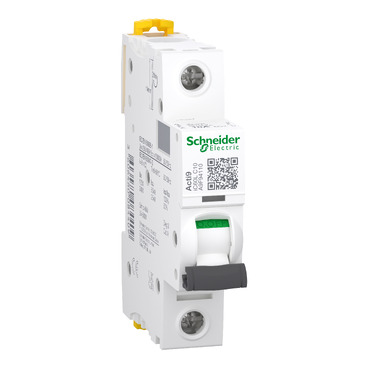

DISJUNTOR ACTI9 IC60L 1P CURVA C 10A 230V A9F94110
| Complementar | |
| frequência da rede | 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 12.5 kA 50 % para EN 60947-2 - 220...240 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 12.5 kA 50 % para IEC 60947-2 - 220...240 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 35 kA 50 % para EN 60947-2 - 12...60 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 35 kA 50 % para IEC 60947-2 - 12...60 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 25 kA 50 % para EN 60947-2 - 100...133 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 25 kA 50 % para IEC 60947-2 - 100...133 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 7500 A 50 % para EN 60898-1 - 230 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 7500 A 50 % para IEC 60898-1 - 230 V CA 50/60 Hz |
| [Ics] capacidade de corte nominal em serviço | 20 kA 100 % para EN 60947-2 - 72 V CC |
| [Ics] capacidade de corte nominal em serviço | 20 kA 100 % para IEC 60947-2 - 72 V CC |
| [Ics] capacidade de corte nominal em serviço | 25 kA 100 % para EN 60947-2 - 12...60 V CC |
| [Ics] capacidade de corte nominal em serviço | 25 kA 100 % para IEC 60947-2 - 12...60 V CC |
| altura | 85 mm |
| indicação de posição do contato | sim |
| [Ue] tensão de operação nominal | 230 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 12...60 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 220...240 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 100...133 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | 72 V CC |
| [Ue] tensão de operação nominal | 12...60 V CC |
| compatibilidade de gama | iC60 |
| sinalização local | indicador de disparo |
| [Uimp] tensão suportável de impulso nominal | 6 kV para EN 60947-2 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-2 |
| cor | RAL 9003 |
| largura | 18 mm |
| seguimento de mercado | pequeno comércio |
| seguimento de mercado | residencial |
| Peso | 0.215 kg |
| durabilidade mecânica | 20000 ciclos |
| profundidade | 78.5 mm |
| torque de aperto | 2-2 N.m superior ou inferior |
| proteção de fuga à terra | sem |
| suporte de montagem | calha DIN |
| desvios de 9 mm | 2 |
| limite de disparo magnético | 8 x In +/- 20 % |
| classe de limitação | 3 para EN 60898-1 |
| classe de limitação | 3 para IEC 60898-1 |
| compatibilidade do bloco de distribuição do barramento combinado | superior ou inferior: sim |
| tipo de controle | alavanca articulada |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para EN 60947-2 |
| [Ui] tensão de isolamento nominal | 500 V CA 50/60 Hz para IEC 60947-2 |
| modo de montagem | fixo |
| conexões - terminais | terminal simples (superior ou inferior1-25 mm² rígido |
| conexões - terminais | terminal simples (superior ou inferior1-16 mm² flexível |
| comprimento da decapagem do fio | 14 mm of superior ou inferior conexão |
| durabilidade elétrica | 10000 ciclos |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| umidade relativa | 95-95 % a 55-55 °C |
| grau de proteção IP | IP20 para IEC 60529 |
| grau de proteção IP | IP20 para EN 60529 |
| graus de poluição | 3 para EN 60947-2 |
| graus de poluição | 3 para IEC 60947-2 |
| tropicalização | 2 para IEC 60068-1 |
| categoria de sobretensão | IV |
| altitude de funcionamento | 0...2000 m |
| temperatura ambiente do ar para funcionamento | -35-70 °C |
| Principal | |
| linha de produto | iC60 |
| Curva de Tempo-Corrente | C |
| padrões | IEC 60898-1 |
| padrões | EN 60947-2 |
| padrões | EN 60898-1 |
| padrões | IEC 60947-2 |
| número de polos protegidos | 1 |
| [In] corrente nominal | 10:00 AM |
| aplicativo do dispositivo | distribuição |
| nome abreviado do dispositivo | iC60L |
| tecnologia da unidade de disparo | termomagnético |
| descrição de polos | 1P |
| gama | Acti 9 |
| tipo de rede | CA |
| tipo de rede | CC |
| código de capacidade de interrupção | L |
| tipo de produto ou componente | disjuntor modular |
| nome do produto | Acti 9 iC60 |
| categoria de uso | categoria A para EN 60947-2 |
| categoria de uso | categoria A para IEC 60947-2 |
| capacidade de corte | 15000 A Icn a 230 V CA 50/60 Hz para NBR IEC NM 60898-1 |
| capacidade de corte | 50 kA Icu a 100...133 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 70 kA Icu a 12...60 V CA 50/60 Hz para EN/IEC 60947-2 |
| capacidade de corte | 20 kA Icu a 60...72 V CC para EN/IEC 60947-2 |
| capacidade de corte | 25 kA Icu a 12...60 V CC para EN/IEC 60947-2 |
| capacidade de corte | 25 kA Icu a 220...240 V CA 50/60 Hz para EN/IEC 60947-2 |
| adequação para isolamento | sim para EN 60898-1 |
| adequação para isolamento | sim para EN 60947-2 |
| adequação para isolamento | sim para IEC 60898-1 |
| adequação para isolamento | sim para IEC 60947-2 |
