| Complementar |
| tipo de circuito de saída | CC |
| [EAA] ângulo de abertura efetivo | 2.5 ° a 3 m |
| tensão nominal de fornecimento [Us] | 24 V CC +/- 20 % |
| alimentação | fonte de alimentação para IEC 61496-1 |
| alimentação | fonte de alimentação para IEC 60204-1 |
| Peso | 1.5 kg |
| sinalização local | 1 multi-color LED transmissor |
| sinalização local | 2 cor dupla LEDs receptor |
| função disponível | teste |
| função disponível | silenciamento através do módulo de segurança XPSLCMUT1160 externa |
| função disponível | visor LED dos modos e falhas de funcionamento |
| cor da caixa | vermelho RAL 3000 |
| material | alumínio: embalagem |
| material | policarbonato: painel frontal |
| material | polipropileno: tampas de terminal |
| [Ie] corrente nominal de operação | 2:00 AM |
| composição kit | suporte (s) de montagem ajustável |
| composição kit | 1 receptor (s) |
| composição kit | 1 transmissor (s) |
| composição kit | 1 manual do usuário com certificado de conformidade no CD-ROM |
| tensão de saída | 24 V |
| sistema de detecção | sistema transmissor-receptor |
| conexão elétrica | 1 conector macho M12 5 pinos transmissor |
| conexão elétrica | 1 conector macho M12 8 pinos receptor |
| consumo de corrente | 42 mA sem carga transmissor |
| consumo de corrente | 83 mA sem carga receptor |
| consumo de corrente | 42 mA transmissor |
| consumo de corrente | 900 mA com carga máxima receptor |
| tipo de oferta | distância padrão |
| modo de fixação | através da fixação de suportes |
| emissão | LED IR 950 nm |
| tempo de resposta | 10.5 ms |
| maximum voltage drop | <0.5 V |
| sinalização | CE |
| limites da corrente de saída | 0.4 A of saídas de segurança OSSD |
| Meio ambiente |
| cobertura de diagnóstico médio | DCavg = 97.4 % para EN/ISO 13849-1 |
| resistência ao choque | 10 gn of 16 ms para IEC 61496-1 |
| temperatura ambiente do ar para funcionamento | -30-55 °C |
| temperatura ambiente do ar para funcionamento | 14-131 °F |
| certificações do produto | CE |
| certificações do produto | TÜV |
| certificações do produto | cULus |
| dados de fiabilidade de segurança | PFHd = 1.19E-8 1/h para IEC 61508 |
| temperatura ambiente do ar para armazenamento | -35-70 °C |
| temperatura ambiente do ar para armazenamento | -13-158 °F |
| característica ambiental | resistência às perturbações luz para EN/IEC 61496-2 |
| resistência à vibração | 0,35 +/- 0,05 mm (f = 10-55 Hz) para IEC 61496-1 |
| vida útil | 20 ano |
| directivas | 89/655 / CEE - equipamento de trabalho |
| directivas | 98/37 / CEE - máquinas |
| directivas | 89/336 / CEE - compatibilidade electromagnética |
| directivas | Directiva RoHS - 2002/95 / CE |
| directivas | 2002/96 / CE - Directiva WEEE |
| grau de proteção IP | IP65 |
| grau de proteção IP | IP67 |
| umidade relativa | 0-95 % sem condensação |
| nível de segurança | tipo 4 para IEC 61496-1 |
| nível de segurança | SIL 3 para IEC 61508 |
| nível de segurança | SILCL 3 para IEC 62061 |
| nível de segurança | categoria 4 para EN/ISO 13849-1 |
| nível de segurança | PL = e para EN/ISO 13849-1 |
| Principal |
| nome abreviado do dispositivo | XUSL4E |
| tipo de início | automático |
| tipo de início | manual |
| diâmetro mínimo do objeto para detecção | 30 mm |
| tipo de controle | seleccionado por fiação |
| aplicação específica do produto | para proteção das mãos |
| protegido contra alturas | 760 mm |
| número de feixes | 38 |
| [Sn] distância de detecção nominal | 0-12 m por cabos |
| [Sn] distância de detecção nominal | 0-4 m por cabos |
| linha de produto | detecção Segurança Preventa |

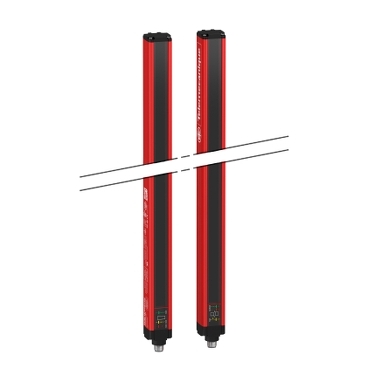

| tipo de produto ou componente | cortina de luz de segurança tipo 4 |
| tipo de saída | 2 saídas de segurança OSSD PNP de estado sólido (supressão de arco) |
