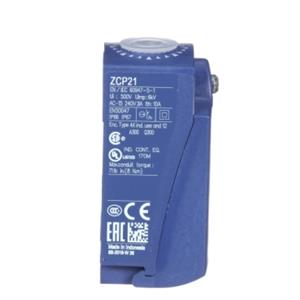

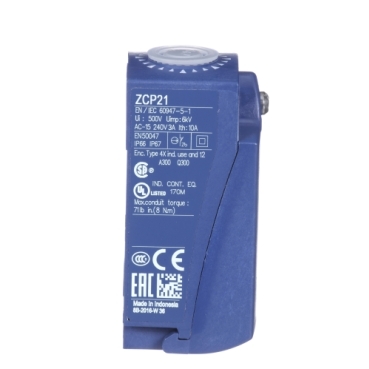

CORPO ZCP21
Ref: 21.32.280 Cód: ZCP21 Marca: Telemecanique Sensors
CORPO MINIATURA PLASTICO PARA FIM DE CURSO NANF ZCP21
| Complementar | |
| Peso | 0.07 kg |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| apresentação do dispositivo | basic element |
| durabilidade elétrica | 5000000 ciclos, CC-13 120 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 24 V, 10 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 48 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 |
| abertura positiva | com |
| forma de isolamento de contatos | Zb |
| compatibilidade de gama | ZCP |
| velocidade de atuação mínima | 0.01 m/s |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,34...2 x 1,5 mm² |
| material de contatos | contatos banhados a prata |
| designação de código de contato | B300, CA-15 (Ue = 240 V), Ie = 1.5 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | R300, CC-13 (Ue = 250 V), Ie = 0.1 A para EN/IEC 60947-5-1 apêndice A |
| largura | 31 mm |
| componente de conexão associado | ZCPEP20 |
| componente de conexão associado | ZCPEN12 |
| componente de conexão associado | ZCPEF12 |
| componente de conexão associado | ZCPEG11 |
| componente de conexão associado | ZCPEP16 |
| componente de conexão associado | ZCPEG13 |
| profundidade | 30 mm |
| altura | 65-65 mm |
| descrição de terminais ISO nº 1 | (13-14)NA |
| descrição de terminais ISO nº 1 | (21-22)NA |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| Meio ambiente | |
| compatibilidade do produto | XCKP |
| temperatura ambiente do ar para funcionamento | -25-70 °C |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| Principal | |
| tipo de produto ou componente | corpo do interruptor de fim de curso |
| design | compacto |
| operação dos contatos | ação rápida |
| material do corpo | plástico |
| tipo de corpo | fixo |
| nome da série | Padrão compacto |
| tipo e composição dos contatos | 1 NF + 1 NA |
| nome abreviado do dispositivo | ZCP |
| número de polos | 2 |
| cabeça associada | ZCE06 |
| cabeça associada | ZCE28 |
| cabeça associada | ZCE63 |
| cabeça associada | ZCE01 |
| cabeça associada | ZCE02 |
| cabeça associada | ZCE66 |
| cabeça associada | ZCE14 |
| cabeça associada | ZCE11 |
| cabeça associada | ZCE27 |
| cabeça associada | ZCEH2 |
| cabeça associada | ZCE09 |
| cabeça associada | ZCE67 |
| cabeça associada | ZCE08 |
| cabeça associada | ZCE07 |
| cabeça associada | ZCE24 |
| cabeça associada | ZCEH0 |
| cabeça associada | ZCE21 |
| cabeça associada | ZCE64 |
| cabeça associada | ZCE29 |
| cabeça associada | ZCE62 |
| cabeça associada | ZCE65 |
| cabeça associada | ZCE13 |
| cabeça associada | ZCE10 |
| cabeça associada | ZCE05 |
| linha de produto | OsiSense XC |
