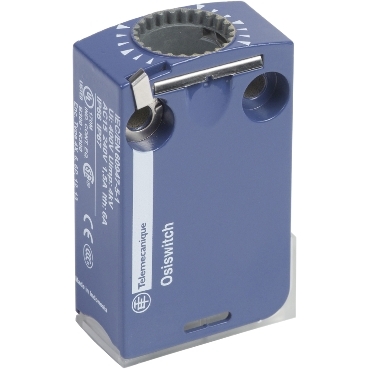

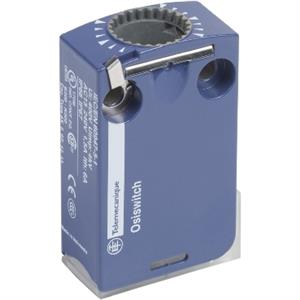

CORPO ZCMD39
Ref: 21.32.303 Cód: ZCMD39 Marca: Telemecanique Sensors
CORPO MINIATURA METALICO PARA FIM DE CURSO 1NA+2NF RB ZCMD39
| Complementar | |
| velocidade de atuação mínima | 0.01 m/min |
| conexão elétrica | conexão sem ligação pré-cabeada |
| material de contatos | contatos banhados a prata |
| altura | 50-50 mm |
| proteção contra curto-circuito | 6 A cartucho fusível, Tipo gG |
| Peso | 0.055 kg |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 4 kV para IEC 60947-1 |
| apresentação do dispositivo | basic element |
| durabilidade elétrica | 5000000 ciclos, CC-13 120 V, 3 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 24 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 48 V, 3 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 3) para UL 508 |
| [Ui] tensão de isolamento nominal | 400 V (graus de Poluição 3) para IEC 60947-5-1 |
| [Ui] tensão de isolamento nominal | 300 V (graus de Poluição 3) para CSA C22.2 No 14 |
| abertura positiva | com |
| forma de isolamento de contatos | Zb |
| compatibilidade de gama | ZCMD |
| maximum resistance across terminals | 25 MOhm para IEC 60255-7, categoria 3 |
| designação de código de contato | R300, CC-13 (Ue = 250 V), Ie = 0.1 A para EN/IEC 60947-5-1 apêndice A |
| designação de código de contato | C300, CA-15 (Ue = 240 V), Ie = 0.75 A para EN/IEC 60947-5-1 apêndice A |
| largura | 30 mm |
| componente de conexão associado | ZCMC39L2 |
| componente de conexão associado | ZCMC39L1 |
| componente de conexão associado | ZCMC39L5 |
| profundidade | 16 mm |
| compatibilidade do produto | XCMD |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| Principal | |
| operação dos contatos | ação rápida |
| material do corpo | zamak |
| nome abreviado do dispositivo | ZCMD |
| número de polos | 3 |
| tipo de corpo | corpo de ligação |
| nome da série | formato padrão |
| tipo e composição dos contatos | 2 NF + 1 NA |
| linha de produto | OsiSense XC |
| cabeça associada | ZCE13 |
| cabeça associada | ZCE66 |
| cabeça associada | ZCEF2 |
| cabeça associada | ZCE07 |
| cabeça associada | ZCE21 |
| cabeça associada | ZCE08 |
| cabeça associada | ZCE24 |
| cabeça associada | ZCE63 |
| cabeça associada | ZCE02 |
| cabeça associada | ZCE01 |
| cabeça associada | ZCE29 |
| cabeça associada | ZCEF0 |
| cabeça associada | ZCE06 |
| cabeça associada | ZCE05 |
| cabeça associada | ZCEH0 |
| cabeça associada | ZCE28 |
| cabeça associada | ZCEG1 |
| cabeça associada | ZCE14 |
| cabeça associada | ZCE65 |
| cabeça associada | ZCE27 |
| cabeça associada | ZCE64 |
| cabeça associada | ZCE11 |
| cabeça associada | ZCE10 |
| cabeça associada | ZCEH2 |
| cabeça associada | ZCE09 |
| cabeça associada | ZCE62 |
| cabeça associada | ZCE67 |
| tipo de produto ou componente | corpo do interruptor de fim de curso |
| design | miniatura |
