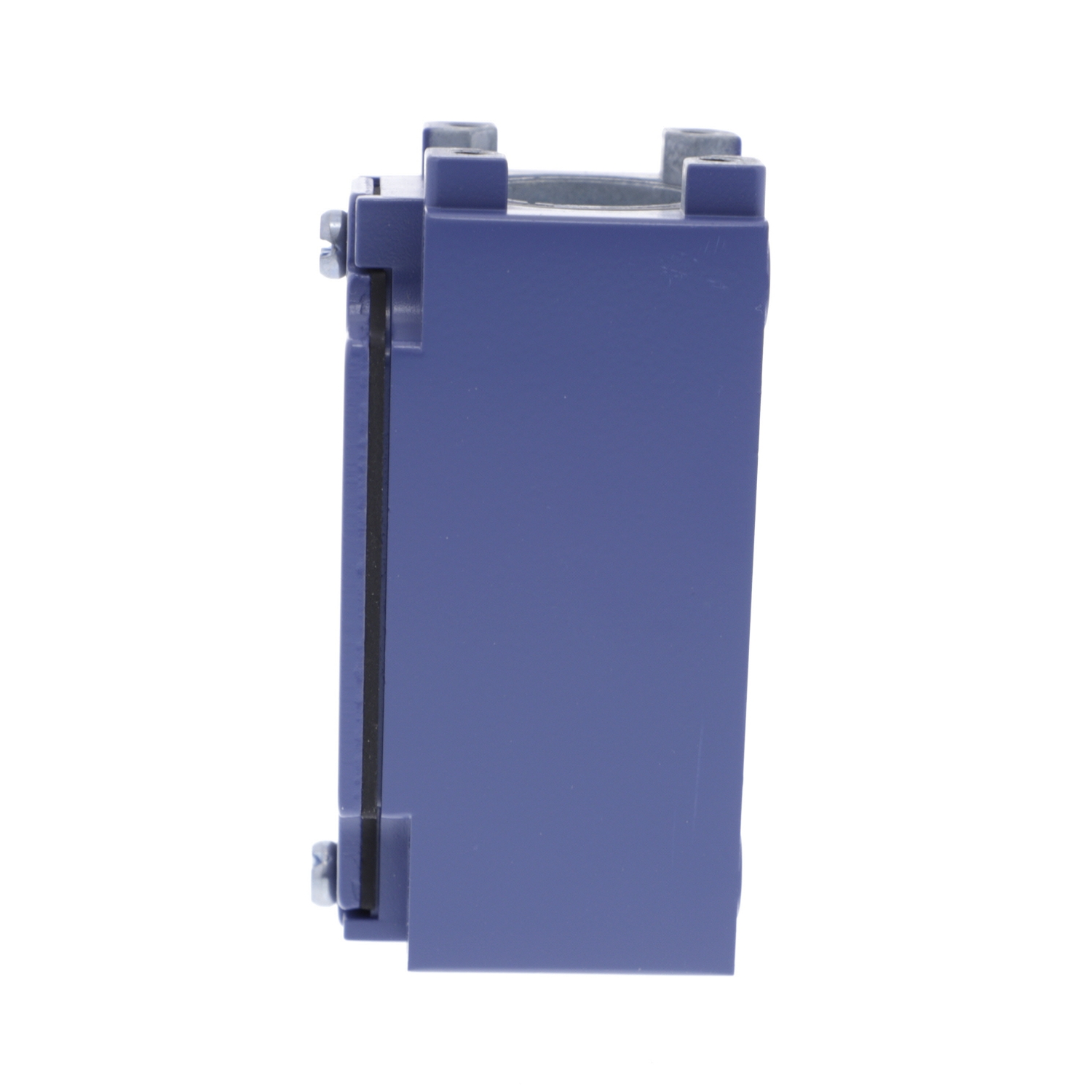

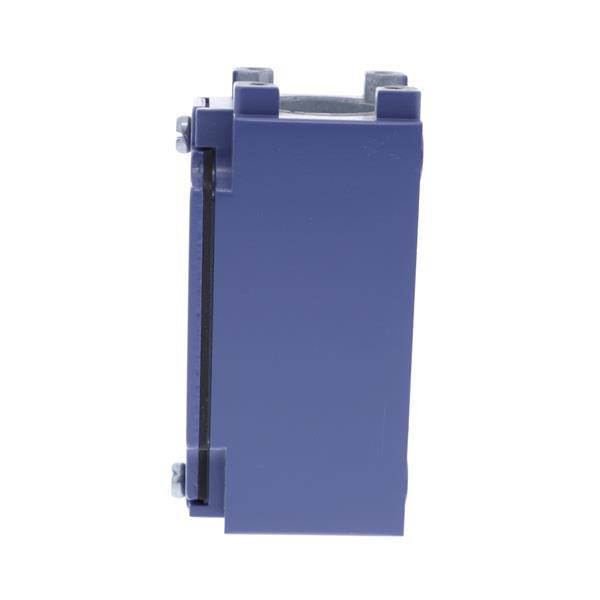

CORPO ZCKJ1
Ref: 21.26.025 Cód: ZCKJ1 Marca: Telemecanique Sensors
CORPO FIXO FIM DE CURSO NA+NF BRU ZCKJ1
Os produtos ZC fazem parte da linha padrão XC, uma oferta de interruptores de fim de curso. O ZCKJ1 é um corpo do interruptor de fim de curso compatível com a faixa XCKJ. Este corpo do interruptor de fim de curso tem 1 contato normalmente fechado + 1 contato prateado de ação brusca normalmente aberto, e sua velocidade de atuação mínima é de 0,01 m/min. Ele se conecta através de terminais de abraçadeiras roscadas (capacidade de aperto: 1 x 0,34...2 x 1,5 mm²) e tem 1 entrada roscada para prensa-cabo Pg 13,5. Este corpo do interruptor de fim de curso é feito de metal e pesa 0,34 kg. Este produto pode ser utilizado para montar um interruptor de fim de curso adaptado às suas necessidades ou utilizado como peça sobressalente. A linha ZC faz com que os interruptores de fim de curso XC sejam modulares, permitindo montar o produto mais adequado às suas necessidades.
Documentos:
Product Data SheetDeclaração de Conformidade - ZCKJ1 Declaração RoHS da ChinaDeclaração de Conformidade - ZCKJ1 Declaração RoHS da UEDeclaração de Conformidade - ZCKJ1 Declaração RoHS da UEDeclaração de Conformidade - ZCKJ1 Declaração RoHS da UEDeclaração de Conformidade - ZCKJ1 Declaração RoHS da UE| Complementar | |
| altura | 81.5-81.5 cm |
| descrição de terminais ISO nº 1 | (11-12)NF |
| descrição de terminais ISO nº 1 | (13-14)NA |
| proteção contra curto-circuito | 10 A cartucho fusível, Tipo gG |
| [Ithe] corrente térmica convencional em isolamento | 10:00 AM |
| Peso | 0.34 kg |
| visor local | sem |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60664 |
| [Uimp] tensão suportável de impulso nominal | 6 kV para IEC 60947-1 |
| apresentação do dispositivo | basic element |
| durabilidade elétrica | 5000000 ciclos, CC-13 120 V, 4 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 24 V, 10 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| durabilidade elétrica | 5000000 ciclos, CC-13 48 V, 7 W, Taxa de Funcionamento: 60 cic/mn, Fator de carga: 0.5 para IEC 60947-5-1, apêndice C |
| [Ui] tensão de isolamento nominal | 500 V (graus de Poluição 3) para IEC 60947-1 of bloco de contato |
| [Ui] tensão de isolamento nominal | 300 V para CSA C22.2 No 14 of bloco de contato |
| [Ui] tensão de isolamento nominal | 300 V para UL 508 of bloco de contato |
| velocidade de atuação mínima | 0.01 m/min |
| conexão elétrica | terminais de braçadeiras roscadas, capacidade de Fixação: 1 x 0,34...2 x 1,5 mm² |
| abertura positiva | com |
| [Ie] corrente nominal de operação | 3 A a 240 V, CA-15, A300 para EN/IEC 60947-5-1 apêndice A |
| [Ie] corrente nominal de operação | 0.27 A a 250 V, CC-13, Q300 para EN/IEC 60947-5-1 apêndice A |
| compatibilidade de gama | ZCKJ |
| largura | 40 cm |
| profundidade | 44 cm |
| maximum resistance across terminals | 0.25 MOhm para IEC 60255-7, categoria 3 |
| tipo de circuito elétrico | módulo de luz indicadora 2 luzes de neon CA, 110/120 V (95..0,130 V) vida útil: 20000 H |
| Meio ambiente | |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| característica ambiental | ambiente padrão |
| grau de proteção IP | IP66 |
| temperatura ambiente do ar para funcionamento | -25-70 °C of ambiente padrão |
| grau de proteção IK | IK07 |
| Principal | |
| tipo de produto ou componente | corpo do interruptor de fim de curso |
| número de passos | 1 1 posição |
| entrada de cabo | 1 entrada roscada para bucim Pg 13.5 |
| linha de produto | OsiSense XC |
| tipo de corpo | fixo |
| nome da série | formato padrão |
| tipo e composição dos contatos | 1 NF + 1 NA |
| material de contatos | contatos banhados a prata |
| cabeça associada | ZCKE619 |
| cabeça associada | ZCKE64 |
| cabeça associada | ZCKE629 |
| cabeça associada | ZCKE65 |
| cabeça associada | ZCKE63 |
| cabeça associada | ZCKE67 |
| cabeça associada | ZCKE06 |
| cabeça associada | ZCKE05 |
| cabeça associada | ZCKE21 |
| cabeça associada | ZCKE61 |
| cabeça associada | ZCKE08 |
| cabeça associada | ZCKE23 |
| cabeça associada | ZCKE66 |
| cabeça associada | ZCKE62 |
| número de polos | 2 |
| material do corpo | metal |
| operação dos contatos | ação rápida |
| compatibilidade do produto | XCKJ |
| nome abreviado do dispositivo | ZCKJ |
