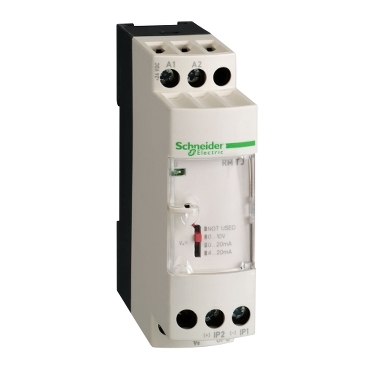

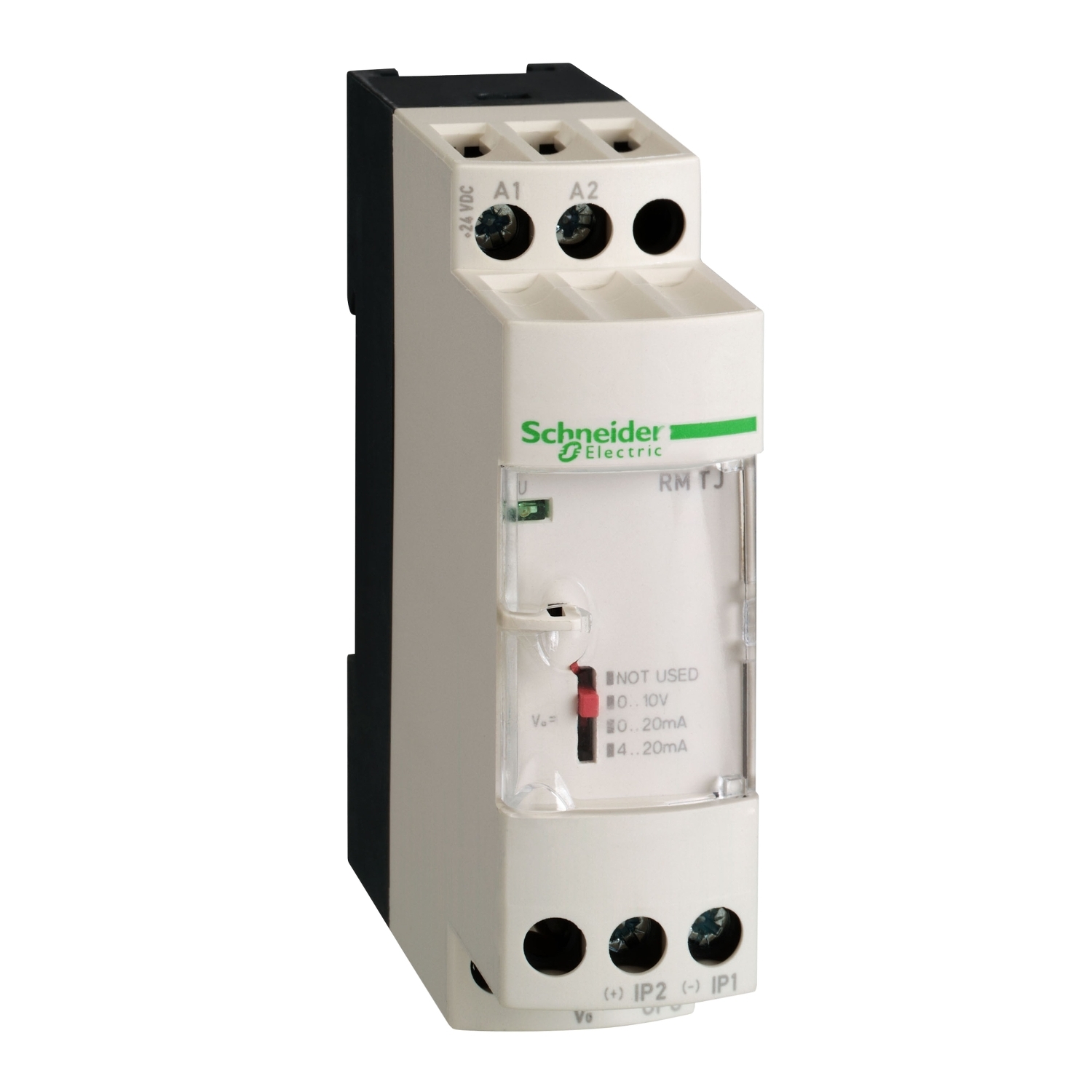

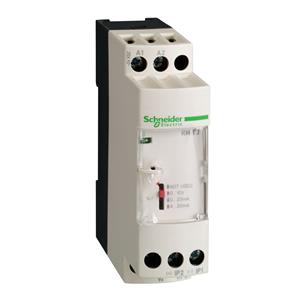

CONVERSOR P/TERMOPAR RMTJ60BD
Ref: 21.08.305 Cód: RMTJ60BD Marca: Schneider Electric
Conversor analógico para termopar tipo J, 0...300 °C, 24VCC +/- 20%, não isolado
O RMTJ60BD é um transmissor de temperatura analógico da linha Harmony RMP. Ele foi projetado para converter o sinal do termopar tipo J em sinal elétrico padrão compatível com plataformas de automação e controladores. Sua tensão de alimentação é de 24V DC, não isolada. Também permite aumentar a distância de conexão entre um sensor e o dispositivo de aquisição de medição. Os cabos usados ??para conectar os conversores aos equipamentos de processo (CLPs) são cabos padrão, que são mais econômicos do que cabos de extensão ou cabos de compensação adequados para sinais de baixo nível para sondas tipo J ou termopares. Em conformidade com os padrões IEC, certificados UL e CSA, este conversor é adequado para uso universal.
Documentos:
Product Data SheetDeclaração de Conformidade - RMTJ60BD Declaração RoHS da UEDeclaração de Conformidade - RMTJ60BD Declaração RoHS da ChinaDeclaração de Conformidade - RMTJ60BD Declaração RoHS da ChinaDeclaração de Conformidade - RMTJ60BD Declaração RoHS da ChinaDeclaração de Conformidade - RMTJ60BD Declaração RoHS da China| Complementar | |
| sinalização local | N/A |
| tipo de proteção | proteção contra sobretensão na saída (+/- 30V) |
| tipo de proteção | proteção da polaridade inversa na saída |
| tipo de proteção | proteção contra curtos-circuitos na saída |
| [Ui] tensão de isolamento nominal | 2 kV |
| capacidade de conexão de fixação | 2 x 1,5 mm² |
| capacidade de conexão de fixação | 1 x 2,5 mm² |
| compensação de junção a frio | incorporado, Medição: entre 0 e 60 °C |
| sinalização | CE |
| tensão da saída analógica | -15 ...- 11 V quando sem fio de entrada ou entrada quebrado |
| tensão da saída analógica | 11 ... 15 V quando sem fio de entrada ou entrada quebrado |
| Peso | 0.12 kg |
| modo de fixação | por parafusos (placa de montagem) |
| modo de fixação | de encaixe (calha DIN simétrica de 35 mm) |
| torque de aperto | 0.6-1.1 N.m |
| corrente de saída analógica | -30-0 mA quando sem fio de entrada ou entrada quebrado |
| precisão de repetição | +/- 0,25% da escala completa a 20 ? |
| precisão de repetição | +/- 0,8% da escala completa a 60 ? |
| tensão nominal de fornecimento [Us] | 24 V CC +/- 20 %, não isolada |
| coeficiente de temperatura | 200 ppm/°C |
| consumo de corrente | <= 40 mA of saída de tensão |
| consumo de corrente | <= 60 mA of saída de corrente |
| dados de fiabilidade de segurança | B10d = 45447 |
| dados de fiabilidade de segurança | MTTFd = 49,2 anos |
| erro de medição | +/- 10% da escala completa a 20 ? (interferência eletromagnética de 10 V/m) |
| erro de medição | +/- 1% da escala completa a 20 ? |
| resistência a sobretensão | 0.5 kV durante 1,2/50 µs para IEC 61000-4-5 |
| Meio ambiente | |
| padrões | IEC 60584-1 |
| padrões | IEC 60947-1 |
| graus de poluição | 2 para IEC 60664-1 |
| certificações do produto | CSA |
| certificações do produto | GL |
| certificações do produto | UL |
| perturbação com radiação/conduzida | CISPR22 grupo 1- classe B |
| perturbação com radiação/conduzida | CISPR11 |
| resistência a incêndios | 850 °C para IEC 60695-2-1 |
| resistência a incêndios | 850 °C para UL |
| grau de proteção IP | IP20 (bloco terminal) |
| grau de proteção IP | IP50 (caixa) |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência à vibração | 5 gn (f = 10-100 Hz) para IEC 60068-2-6 |
| temperatura ambiente do ar para funcionamento | 0-50 °C montagem lado a lado |
| temperatura ambiente do ar para funcionamento | 0-60 °C espaçamentos de 2 cm |
| resistência ao choque | 50 gn of 11 ms para IEC 60068-2-27 |
| resistência a descarga eletroestática | 6 kV (em contato) para IEC 61000-4-2 nível 3 |
| resistência a descarga eletroestática | 8 kV (em ar) para IEC 61000-4-2 nível 3 |
| temperatura ambiente do ar para armazenamento | -40-85 °C |
| Principal | |
| tipo de produto ou componente | conversor para termopares |
| tipo da saída analógica | corrente 0..20 mA <= 500 Ohm |
| tipo da saída analógica | corrente 4..20 mA <= 500 Ohm |
| tipo da saída analógica | tensão 0..10 V >= 100 kOhm |
| tipo da entrada analógica | termopar 0..0,300 ?/32..-17,460 ? termopar J para IEC 60584 |
| linha de produto | Zelio Analog |
