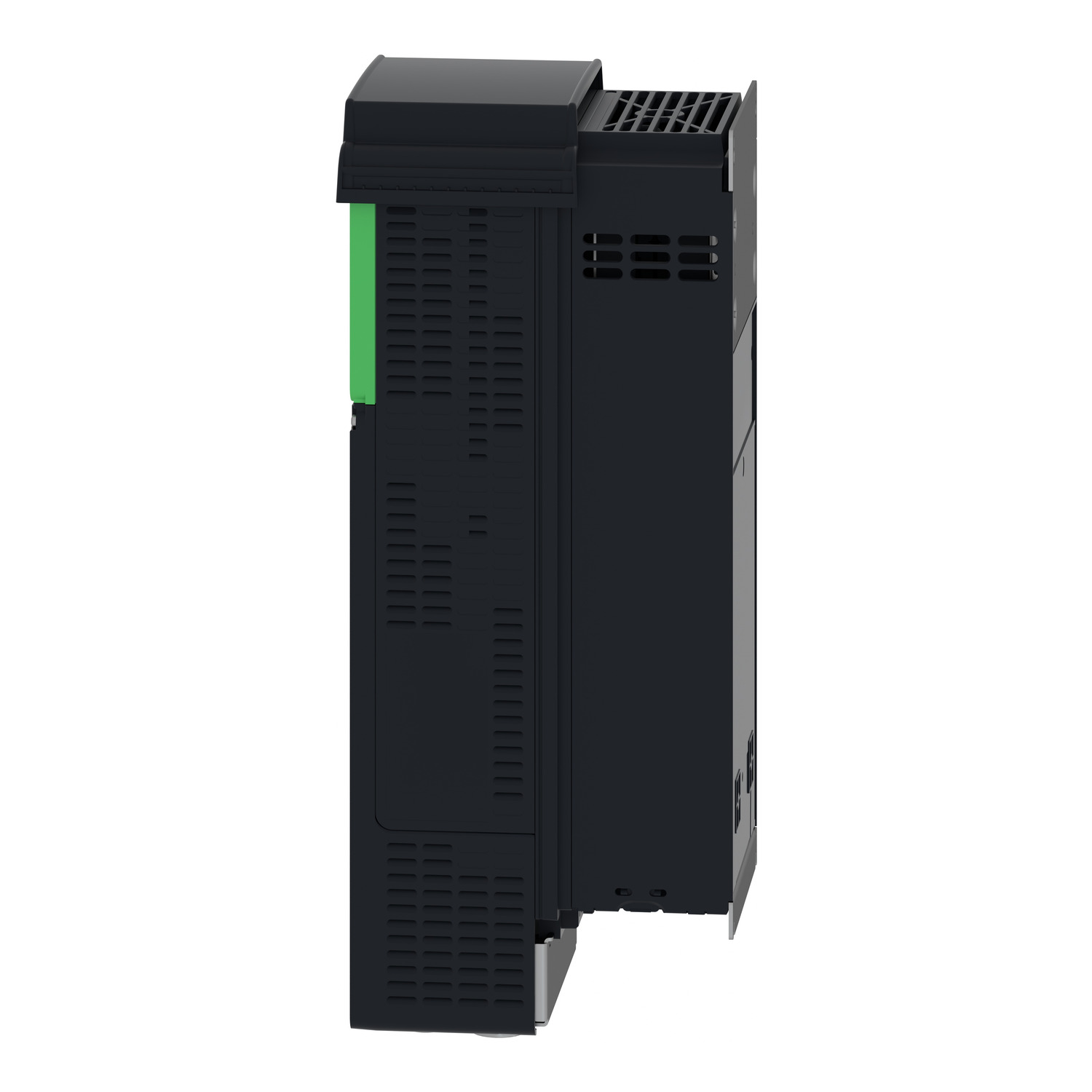

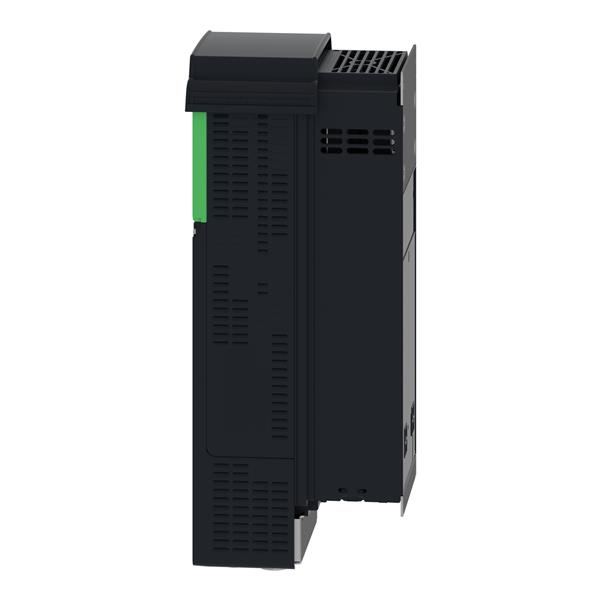

CONVERSOR ATV630D22N4 - 30 CV 380V 3F

Ref: 21.42.080 Cód: ATV630D22N4 Marca: Schneider Electric

Inversor de frequência ATV630 - 22 kW - 380-480 VAC trifásico

Descrição
Caracteristicas Técnicas

Os inversores de frequência da linha Altivar Process 600 atendem as principais necessidades dos processos, pensando na eficiência dos equipamentos e economia de energia. Estes produtos estão focados em aplicações de gestão de fluidos e gases, atendendo setores de Tratamento de água, Mineração, Óleo e gás e Alimentos e Bebidas. O modelo ATV630D22N4 é recomendado para motores com range de potência de 22kW / 30 hp, para aplicações que requerem sobrecarga leve (até 120%), e 18,5kW / 25 hp, quando requerem sobrecarga alta (até 150%), e possui alimentação trifásica de 380...480Vac.

Documentos:

Product Data Sheet Declaração de Conformidade - ATV630D22N4 Declaração RoHS da China Declaração de Conformidade - ATV630D22N4 Declaração RoHS da UE

Complementar
lógica de entrada digital	lógica positiva (fonte) (ED1 ... ED6), < 5 V (estado 0), > 11 V (estado 1)
lógica de entrada digital	lógica negativa (coletor) (ED1 ... ED6), > 16 V (estado 0), < 10 V (estado 1)
lógica de entrada digital	lógica positiva (fonte) (ED5, ED6), <0,6 V (estado 0), > 2,5 V (estado 1)
lógica de entrada digital	lógica positiva (fonte) (STOA, STOB), < 5 V (estado 0), > 11 V (estado 1)
tipo da saída analógica	tensão configurável através de software AO1, AO2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits
tipo da saída analógica	corrente configurável através de software AO1, AO2: 0..20 mA, Resolução 10 bits
interface física	2 fios RS 485 of Modbus de série
corrente de comutação máxima	saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA
corrente de comutação máxima	saída de relé R1, R2, R3 Ligar resistivo carga, cos phi = 1 : 3 A a 30 V CC
corrente de comutação máxima	saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA
corrente de comutação máxima	saída de relé R1, R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC
modo de troca	meio duplex, duplex total, autonegociação Ethernet Modbus / TCP
formato de dados	8 bits, configurável ímpar, par ou sem paridade of Modbus de série
grau de protecção IP	IP21
power range	15-25 kW a 380-440 V trifásico
power range	15-25 kW a 480-500 V trifásico
Peso	14.3 kg
resolução de frequência	unidade visor: 0,1 Hz
resolução de frequência	entrada analógica: 0.012 / 50 Hz
tipo de saída de relé	lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos
tipo de saída de relé	lógica do relé configurável R2: relé de sequência não durabilidade elétrica 100000 ciclos
tipo de saída de relé	lógica do relé configurável R3: relé de sequência não durabilidade elétrica 100000 ciclos
número de entrada analógica	3
compensação da diferença de velocidade do motor	ajustável
compensação da diferença de velocidade do motor	não disponível em direito motor de imã permanente
compensação da diferença de velocidade do motor	automático seja qual for a carga
compensação da diferença de velocidade do motor	pode ser suprimido
estrutura de transmissão	RTU of Modbus de série
taxa de transmissão	10/100 Mbit/s of Ethernet IP / Modbus TCP
taxa de transmissão	4,8, 9,6, 19,2, 38,4 kbit / s of Modbus de série
método de acesso	slave Modbus TCP
número de entrada digital	8
sinalização local	N/A
sinalização local	N/A
sinalização local	N/A
sinalização local	N/A
erro de linearidade	EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica
erro de linearidade	AO1, AO2: +/- 0.2 % of saída analógica
número de endereços	1-247 of Modbus de série
Aplicação especifica	utility
largura	211 mm
profundidade	232 mm
duração de amostra	2 ms +/- 0,5 ms (ED1 ... ED4) - entrada discreta
duração de amostra	5 ms +/- 1 ms (ED5, ED6) - entrada discreta
duração de amostra	5 ms +/- 0,1 ms (EA1, EA2, EA3) - entrada analógica
duração de amostra	10 ms +/- 1 ms (SA1) - saída analógica
tipo da entrada analógica	EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 30 kOhm, Resolução 12 bits
tipo da entrada analógica	EA1, EA2, EA3 corrente configurável através de software: 0...20 mA/4...20 mA, Impedância: 250 Ohm, Resolução 12 bits
conexão elétrica	ao controle: terminais com parafusos removíveis0,5...1,5 mm² AWG 20...AWG 16
conexão elétrica	motor: terminal de parafuso16 mm² AWG 6
conexão elétrica	lado da linha: terminal de parafuso10..0,16 mm² AWG 8 ... AWG 6
altura	546 mm
rampas de aceleração e desaceleração	linear adjustable separately from 0.01...9999 s
número de saída de relé	3
precisão	+/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica
precisão	+/- 1 % AO1, AO2 para uma variação de temperatura de 60 °C saída analógica
tipo de conector	RJ45 (no terminal gráfico remoto) of Ethernet Modbus / TCP
tipo de conector	RJ45 (no terminal gráfico remoto) of Modbus de série
compatibilidade de entrada	ED1 ... ED6: entrada discreta PLC de nível 1 para EN/IEC 61131-2
compatibilidade de entrada	ED5, ED6: entrada discreta PLC de nível 1 para 65A IEC-68
compatibilidade de entrada	STOA, STOB: entrada discreta PLC de nível 1 para EN/IEC 61131-2
aumento atual temporário admissível	1,1 x In durante 60 s (direito normal)
aumento atual temporário admissível	1,5 x pol durante 60 s (trabalho pesado)
funcionalidade	cheio
motor starter type	variable speed drive
modo de montagem	wall Mount
número de saída analógica	2
corrente de comutação mínima	saída de relé R1, R2, R3: 5 mA a 24 V CC
tempo de atualização	saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms)
tipo de polarização	sem impedância of Modbus de série
frenagem até à paralisação	por injeção CC
tipo de entrada digital	ED1 ... ED6 programável, 24 V CC (<= 30 V), Impedância: 3.5 kOhm
tipo de entrada digital	ED5, ED6 programáveis ??como entrada de pulso: 0-30 kHz, 24 V CC (<= 30 V)
tipo de entrada digital	STOA, STOB torque de segurança desligado, 24 V CC (<= 30 V), Impedância: > 2.2 kOhm
tipo de proteção	proteção térmica: motor
tipo de proteção	safe torque off: motor
tipo de proteção	interrupção da fase do motor: motor
tipo de proteção	proteção térmica: unidade
tipo de proteção	safe torque off: unidade
tipo de proteção	superaquecimento: unidade
tipo de proteção	sobrecorrente entre fases de saída e terra: unidade
tipo de proteção	sobrecarga na tensão de saída: unidade
tipo de proteção	proteção contra curtos-circuitos: unidade
tipo de proteção	interrupção da fase do motor: unidade
tipo de proteção	sobretensões no barramento CC: unidade
tipo de proteção	sobretensão de linha de alimentação: unidade
tipo de proteção	subtensão de alimentação de linha: unidade
tipo de proteção	perda de fase na alimentação da linha: unidade
tipo de proteção	sobrevelocidade: unidade
tipo de proteção	abertura no circuito de controle: unidade
alimentação	alimentação externa para as entradas digitais: 24 V CC (19-30 V), <1.25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
alimentação	alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
alimentação	alimentação interna para as entradas digitais e STO: 24 V CC (21-27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
isolamento	entre os terminais de alimentação e de controle
tensão de saída	<= tensão da fonte de alimentação
Meio ambiente
posição de operação	vertical +/- 10 graus
umidade relativa	5-95 % sem condensação para IEC 60068-2-3
maximum THDI	<48 % 80 ... 100% da carga para IEC 61000-3-12
temperatura ambiente do ar para armazenamento	-40-70 °C
graus de poluição	2 para EN/IEC 61800-5-1
compatibilidade eletromagnética	teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3
compatibilidade eletromagnética	teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4
compatibilidade eletromagnética	1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5
compatibilidade eletromagnética	teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6
temperatura ambiente do ar para funcionamento	-15-50 °C (sem)
temperatura ambiente do ar para funcionamento	50-60 °C (com)
volume de ar de refrigeração	215 m3/h
sinalização	CE
resistência à vibração	1,5 mm pico-a-pico (f = 2-13 Hz) para IEC 60068-2-6
resistência à vibração	1 gn (f = 13-200 Hz) para IEC 60068-2-6
padrões	UL 508C
padrões	EN/IEC 61800-3
padrões	Ambiente 1 categoria C2 EN/IEC 61800-3
padrões	2 Ambiente categoria C3 EN/IEC 61800-3
padrões	EN/IEC 61800-5-1
padrões	IEC 61000-3-12
padrões	IEC 60721-3
padrões	IEC 61508
padrões	IEC 13849-1
altitude de funcionamento	<= 1000 m sem
altitude de funcionamento	1000 ... 4800 m com degradação de corrente de 1% por 100 m
nível de ruído	59.5 dB para 86/188/CEE
resistência de isolamento	> 1 MOhm 500 V CC em 1 minuto à terra
resistência ao choque	15 gn of 11 ms para IEC 60068-2-27
característica ambiental	resistência à poluição química classe 3C3 para EN/IEC 60721-3-3
característica ambiental	resistência à poluição da poeira classe 3S3 para EN/IEC 60721-3-3
dissipação de alimentação em W	convecção natural: 68 W a 380 V 4 kHz
dissipação de alimentação em W	convecção forçada: 505 W a 380 V 4 kHz
certificações do produto	ATEX zona 2/22
certificações do produto	CSA
certificações do produto	TÜV
certificações do produto	DNV-GL
certificações do produto	UL
certificações do produto	ALCANCE
certificações do produto	ATEX INERIS
Principal
linha potencial Isc	50 kA
destino do produto	motores assíncronos
destino do produto	motores síncronos
corrente da linha	39.6 A a 380 V (direito normal)
corrente da linha	34.4 A a 480 V (direito normal)
corrente da linha	34.1 A a 380 V (trabalho pesado)
corrente da linha	29.9 A a 480 V (trabalho pesado)
filtro EMC	integrado com 50 m max cabo do motor para EN/IEC 61800-3 categoria C2
filtro EMC	integrado com 150 m max cabo do motor para EN/IEC 61800-3 category C3
número de rede de fases	trifásico
potência aparente	28.6 kVA a 480 V (direito normal)
potência aparente	24.9 kVA a 480 V (trabalho pesado)
tipo de produto ou componente	propulsor de velocidade variável
variante	versão padrão
perfil de controle de motor assíncrono	controle vetorial de fluxo sem realimentação
perfil de controle de motor assíncrono	configuração de fábrica
perfil de controle de motor assíncrono	rácio de frequência / tensão, compensação IR automática (U / f + Uo automática)
protocolo da porta de comunicação	Modbus TCP
protocolo da porta de comunicação	Ethernet
protocolo da porta de comunicação	Modbus de série
frequência de comutação	2...12 kHz ajustável
frequência de comutação	4...12 kHz com
alimentação do motor cv	30 hp direito normal
alimentação do motor cv	25 hp trabalho pesado
função de segurança	STO (remoção de torque seguro) SIL 3
aplicação específica do produto	processo e utilidades
frequência de alimentação	50..0,60 Hz - 5...5 %
grau de proteção	UL tipo 1 para UL 508C
placa de opção	slot A: módulo de comunicação, Profibus DP V1
placa de opção	slot A: módulo de comunicação, Profinet
placa de opção	slot A: módulo de comunicação, DeviceNet
placa de opção	slot A: módulo de comunicação, Modbus TCP / Ethernet / IP
placa de opção	slot A: módulo de comunicação, "daisy chain" CANopen RJ45
placa de opção	slot A: módulo de comunicação, CANopen SUB-D 9
placa de opção	slot A: módulo de comunicação, CANopen terminais de parafuso
placa de opção	slot A / slot B: módulo de extensão analógico e digital I / O
placa de opção	slot A / slot B: módulo de extensão de relé de saída
placa de opção	slot A: módulo de comunicação, Ethernet IP / Modbus TCP / MD-Link
placa de opção	módulo de comunicação, BACnet MS / TP
placa de opção	módulo de comunicação, Ethernet Powerlink
alimentação do motor kW	22 kW (direito normal)
alimentação do motor kW	18.5 kW (trabalho pesado)
grau de proteção IP	IP21 para IEC 61800-5-1
grau de proteção IP	IP21 para IEC 60529
frequência de saída	1.0E-4-0.5 kHz
linha de produto	ATV600 Processo Altivar
frequência de saída do propulsor de velocidade	0.1-599 Hz
lógica de entrada digital	16 velocidades pré-selecionadas
tipo de resfriamento	convecção forçada
corrente de saída contínua	46.3 A a 4 kHz of direito normal
corrente de saída contínua	39.2 A a 4 kHz of trabalho pesado
corrente momentânea máxima	50.9 A durante 60 s (direito normal)
corrente momentânea máxima	58.8 A durante 60 s (trabalho pesado)
tensão nominal de fornecimento [Us]	380 ... 480 V - 15...10 %
frequência de comutação nominal	4 kHz
nome abreviado do dispositivo	ATV630
perfil de controle de motor síncrono	motor de imã permanente
perfil de controle de motor síncrono	synchronous reluctance motor
