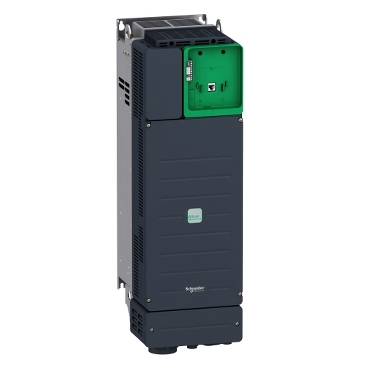

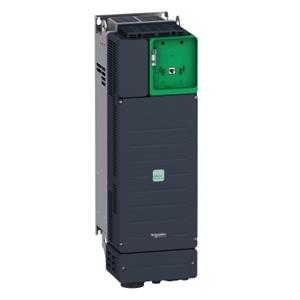

CONVERSOR ATV340D37N4E- 50 CV 380V 3F
Ref: 21.42.600 Cód: ATV340D37N4E Marca: Schneider Electric
Inversor de frequência ATV340 - 37kW- 380-480 VAC trifásico - Ethernet
Os inversores de frequência da linha AltivarTM Machine 340 são ideias para aplicações mais comuns, incluindo máquinas de embalagem, esteiras, trabalho em material, elevação de carga, alimentos e bebidas, máquinas têxteis, bombas e controle de máquinas em geral. O modelo ATV340D37N4E é um produto com formato compacto, que permite a montagem lado a lado, otimizando o espaço ocupado. Em situação HD, este modelo funciona com potência de até 0,75kW/1CV, corrente de saída de 74,5A e possui alimentação trifásica de 380...460Vac. Já em situação de ND, sua potência é de até 1,1kW/1,5CV, com corrente de saída de 88A e alimentação trifásica de 380...460Vac.
Documentos:
Product Data SheetDeclaração de Conformidade - ATV340D37N4E Declaração RoHS da UEDeclaração de Conformidade - ATV340D37N4E Declaração RoHS da ChinaDeclaração de Conformidade - ATV340D37N4E Declaração RoHS da ChinaDeclaração de Conformidade - ATV340D37N4E Declaração RoHS da ChinaDeclaração de Conformidade - ATV340D37N4E Declaração RoHS da ChinaDeclaração de Conformidade Ambiental - ATV340D37N4E Declaração RoHS da UE| Complementar | |
| lógica de entrada digital | 16 velocidades pré-selecionadas |
| corrente de comutação mínima | saída de relé R1, R2, R3: 5 mA a 24 V CC |
| tempo de atualização | saída de relé (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| tensão de saída | <= tensão da fonte de alimentação |
| corrente de comutação máxima | saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 30 V CC |
| corrente de comutação máxima | saída de relé R1 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA |
| corrente de comutação máxima | saída de relé R1 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC |
| corrente de comutação máxima | saída de relé R2, R3 Ligar resistivo carga, cos phi = 1 : 5 A a 250 V CA |
| corrente de comutação máxima | saída de relé R2, R3 Ligar resistivo carga, cos phi = 1 : 5 A a 30 V CC |
| corrente de comutação máxima | saída de relé R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 250 V CA |
| corrente de comutação máxima | saída de relé R2, R3 Ligar indutivo carga, cos phi = 0.4 e L/R = 7 ms: 2 A a 30 V CC |
| modo de troca | meio duplex, duplex total, autonegociação Ethernet IP / Modbus TCP |
| sinalização local | locais de diagnóstico: 3 LED (mono/dual colour) |
| sinalização local | status de comunicação incorporado: 5 LED (cor dupla) |
| sinalização local | estado do módulo de comunicação: 2 LED (cor dupla) |
| sinalização local | presença de tensão: 1 LED (vermelho) |
| formato de dados | 8 bits, configurável ímpar, par ou sem paridade of Modbus de série |
| tipo de conector | conector(es)1 x RJ45, Modbus de série na face frontal |
| tipo de conector | conector(es)1 x RJ45, Modbus de série of HMI na face frontal |
| tipo de conector | conector(es)2 x RJ45, Ethernet IP / Modbus TCP na face frontal |
| interface física | 2 fios RS 485 of Modbus de série |
| Peso | 28.4 kg |
| resolução de frequência | unidade visor: 0,1 Hz |
| resolução de frequência | entrada analógica: 0.012 / 50 Hz |
| tipo de saída de relé | lógica do relé configurável R1: relé de falha NA/NF durabilidade elétrica 100000 ciclos |
| tipo de saída de relé | lógica do relé configurável R2: relé de sequência não durabilidade elétrica 100000 ciclos |
| tipo de saída de relé | lógica do relé configurável R3: relé de sequência não durabilidade elétrica 100000 ciclos |
| power range | 30-50 kW a 380-440 V trifásico |
| power range | 30-50 kW a 480-500 V trifásico |
| número de entrada analógica | 3 |
| compensação da diferença de velocidade do motor | ajustável |
| compensação da diferença de velocidade do motor | pode ser suprimido |
| compensação da diferença de velocidade do motor | automático seja qual for a carga |
| compensação da diferença de velocidade do motor | não disponível em direito motor de imã permanente |
| número de saída digital | 2 |
| protocolo da porta de comunicação | Modbus TCP |
| protocolo da porta de comunicação | Modbus de série |
| protocolo da porta de comunicação | Ethernet/IP |
| estrutura de transmissão | RTU of Modbus de série |
| taxa de transmissão | 4800 bps:; 9600 bps; 19200 bps; 38,4 Kbps of Modbus de série |
| taxa de transmissão | 10/100 Mbit/s of Ethernet IP / Modbus TCP |
| método de acesso | slave Modbus RTU |
| método de acesso | slave Modbus TCP |
| número de entrada digital | 10 |
| erro de linearidade | EA1, EA2, EA3: +/- 0,15% do valor máximo of entrada analógica |
| erro de linearidade | AQ1, AQ2: +/- 0.2 % of saída analógica |
| número de endereços | 1-247 of Modbus de série |
| largura | 213 mm |
| profundidade | 262 mm |
| tipo da entrada analógica | EA1, EA2, EA3 tensão configurável através de software: 0..10 V CC, Impedância: 31.5 kOhm, Resolução 12 bits |
| tipo da entrada analógica | AI1, AI3 corrente configurável através de software: 0..20 mA, Impedância: 250 Ohm, Resolução 12 bits |
| tipo da entrada analógica | AI1, AI3 software-configurable temperature probe or water level sensor |
| placa de opção | slot GP-X: módulo de extensão analógico e digital I / O |
| placa de opção | slot GP-X: módulo de extensão de relé de saída |
| placa de opção | slot GP-ENC: 5/12 V digital encoder interface module |
| placa de opção | slot GP-ENC: analog encoder interface module |
| placa de opção | slot GP-ENC: resolver encoder interface module |
| duração de amostra | 2 ms +/- 0,5 ms (DI1...DI8) - entrada discreta |
| duração de amostra | 5 ms +/- 1 ms (DI7, DI8) - pulse input |
| duração de amostra | 1 ms +/- 1 ms (EA1, EA2, EA3) - entrada analógica |
| duração de amostra | 5 ms +/- 1 ms (AQ1, AQ2) - saída analógica |
| conexão elétrica | ao controle: terminal de parafuso0,75...1,5 mm² AWG 18...AWG 16 |
| conexão elétrica | lado da linha: terminal de parafuso35 ... 50 mm² AWG 2/0 ... 250 kcmil |
| conexão elétrica | DC bus: terminal de parafuso35 ... 50 mm² AWG 3 ... 1 AWG |
| conexão elétrica | motor: terminal de parafuso50 mm² AWG 1 ... 250 kcmil |
| número de saída de relé | 3 |
| altura | 660 mm |
| rampas de aceleração e desaceleração | linear adjustable separately from 0.01...9999 s |
| rampas de aceleração e desaceleração | S, U ou personalizado |
| compatibilidade de entrada | STOA, STOB: entrada discreta PLC de nível 1 para EN/IEC 61131-2 |
| compatibilidade de entrada | DI1...DI8: entrada discreta PLC de nível 1 para EN/IEC 61131-2 |
| compatibilidade de entrada | DI7, DI8: pulse input PLC de nível 1 para 65A IEC-68 |
| aumento atual temporário admissível | 1,5 x pol durante 60 s (trabalho pesado) |
| aumento atual temporário admissível | 1.2 x In durante 60 s (direito normal) |
| motor starter type | variable speed drive |
| tipo de entrada/saída | saída lógica DQ-: 0-1 kHz, <= 30 V CC, 100 mA |
| tipo de entrada/saída | saída lógica DQ+: 0-1 kHz, <= 30 V CC, 100 mA |
| tipo de entrada/saída | programmable as pulse output DQ+: 0-30 kHz, <= 30 V CC, 20 mA |
| precisão | +/- 0.6 % EA1, EA2, EA3 para uma variação de temperatura de 60 °C entrada analógica |
| precisão | +/- 1 % AQ1, AQ2 para uma variação de temperatura de 60 °C saída analógica |
| modo de montagem | wall Mount |
| número de saída analógica | 2 |
| tipo de polarização | sem impedância of Modbus de série |
| frenagem até à paralisação | por injeção CC |
| tipo de entrada digital | STOA, STOB torque de segurança desligado, 24 V CC (<= 30 V), Impedância: > 2.2 kOhm |
| tipo de entrada digital | DI7, DI8 programáveis ??como entrada de pulso: 0-30 kHz, 24 V CC (<= 30 V) |
| tipo de entrada digital | DI1...DI8 programável, 24 V CC (<= 30 V), Impedância: 4.4 kOhm |
| tipo de proteção | proteção térmica: motor |
| tipo de proteção | safe torque off: motor |
| tipo de proteção | motor phase loss: motor |
| tipo de proteção | proteção térmica: unidade |
| tipo de proteção | safe torque off: unidade |
| tipo de proteção | superaquecimento: unidade |
| tipo de proteção | sobre corrente: unidade |
| tipo de proteção | output overcurrent between motor phase and earth: unidade |
| tipo de proteção | output overcurrent between motor phases: unidade |
| tipo de proteção | short-circuit between motor phase and earth: unidade |
| tipo de proteção | curto-circuito entre fases do motor: unidade |
| tipo de proteção | motor phase loss: unidade |
| tipo de proteção | DC Bus overvoltage: unidade |
| tipo de proteção | sobretensão de linha de alimentação: unidade |
| tipo de proteção | subtensão de alimentação de linha: unidade |
| tipo de proteção | input supply loss: unidade |
| tipo de proteção | exceeding limit speed: unidade |
| tipo de proteção | abertura no circuito de controle: unidade |
| alimentação | alimentação externa para as entradas digitais: 24 V CC (19-30 V), <1.25 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| alimentação | alimentação interna para as entradas digitais e STO: 24 V CC (21-27 V), <200 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos |
| lógica de entrada digital | lógica positiva (fonte) (STOA, STOB), < 5 V (estado 0), > 11 V (estado 1) |
| lógica de entrada digital | lógica positiva (fonte) (DI1...DI8), < 5 V (estado 0), > 11 V (estado 1) |
| lógica de entrada digital | lógica negativa (coletor) (DI1...DI8), > 16 V (estado 0), < 10 V (estado 1) |
| lógica de entrada digital | lógica positiva (fonte) (DI7, DI8), <0,6 V (estado 0), > 2,5 V (estado 1) |
| tipo da saída analógica | tensão configurável através de software AQ1, AQ2: 0..10 V CC impedância 470 Ohm, Resolução 10 bits |
| tipo da saída analógica | corrente configurável através de software AQ1, AQ2: 0..20 mA impedância 500 Ohm, Resolução 10 bits |
| Meio ambiente | |
| dissipação de alimentação em W | convecção natural: 90 W a 380 V 4 kHz (trabalho pesado) |
| dissipação de alimentação em W | convecção forçada: 796 W a 380 V 4 kHz (trabalho pesado) |
| dissipação de alimentação em W | convecção natural: 105 W a 380 V 4 kHz (direito normal) |
| dissipação de alimentação em W | convecção forçada: 943 W a 380 V 4 kHz (direito normal) |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | ALCANCE |
| certificações do produto | TÜV |
| temperatura ambiente do ar para armazenamento | -40-70 °C |
| graus de poluição | 2 para EN/IEC 61800-5-1 |
| volume de ar de refrigeração | 240 m3/h |
| temperatura ambiente do ar para funcionamento | 50-60 °C com redução da corrente (trabalho pesado) |
| temperatura ambiente do ar para funcionamento | 40-60 °C com redução da corrente (direito normal) |
| temperatura ambiente do ar para funcionamento | -15-50 °C sem degradação de corrente (trabalho pesado) |
| temperatura ambiente do ar para funcionamento | -15-40 °C sem degradação de corrente (direito normal) |
| sinalização | CE |
| compatibilidade eletromagnética | teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2 |
| compatibilidade eletromagnética | teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3 |
| compatibilidade eletromagnética | teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4 |
| compatibilidade eletromagnética | 1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5 |
| compatibilidade eletromagnética | teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6 |
| padrões | UL 508C |
| padrões | EN/IEC 61800-3 |
| padrões | Ambiente 1 categoria C2 EN/IEC 61800-3 |
| padrões | 2 Ambiente categoria C3 EN/IEC 61800-3 |
| padrões | EN/IEC 61800-5-1 |
| padrões | IEC 61000-3-12 |
| padrões | IEC 60721-3 |
| padrões | IEC 61508 |
| padrões | IEC 13849-1 |
| altitude de funcionamento | <= 1000 m sem |
| altitude de funcionamento | 1000 ... 4800 m com degradação de corrente de 1% por 100 m |
| nível de ruído | 63.5 dB para 86/188/CEE |
| resistência ao choque | 15 gn of 11 ms para IEC 60068-2-27 |
| grau de protecção IP | IP20 |
| característica ambiental | resistência à poluição química classe 3C3 para EN/IEC 60721-3-3 |
| característica ambiental | resistência à poluição da poeira classe 3S3 para EN/IEC 60721-3-3 |
| resistência à vibração | 1,5 mm pico-a-pico (f = 2-13 Hz) para IEC 60068-2-6 |
| resistência à vibração | 1 gn (f = 13-200 Hz) para IEC 60068-2-6 |
| resistência de isolamento | > 1 MOhm 500 V CC em 1 minuto à terra |
| posição de operação | vertical +/- 10 graus |
| isolamento | entre os terminais de alimentação e de controle |
| umidade relativa | 5-95 % sem condensação para IEC 60068-2-3 |
| Principal | |
| frequência de comutação nominal | 4 kHz |
| tipo de resfriamento | convecção forçada |
| corrente de saída contínua | 88 A a 4 kHz of direito normal |
| corrente de saída contínua | 74.5 A a 4 kHz of trabalho pesado |
| tipo de produto ou componente | propulsor de velocidade variável |
| variante | versão padrão |
| potência aparente | 57.4 kVA a 480 V (direito normal) |
| potência aparente | 49.1 kVA a 480 V (trabalho pesado) |
| perfil de controle de motor assíncrono | controle vetorial de fluxo sem realimentação |
| perfil de controle de motor assíncrono | rácio de frequência / tensão, compensação IR automática (U / f + Uo automática) |
| perfil de controle de motor assíncrono | configuração de fábrica |
| frequência de comutação | 2..0,16 kHz ajustável |
| frequência de comutação | 4..0,16 kHz com |
| número de fases da rede | trifásico |
| função de segurança | STO (remoção de torque seguro) SIL 3 |
| alimentação do motor cv | 60 hp of direito normal |
| alimentação do motor cv | 50 hp of trabalho pesado |
| frequência de alimentação | 50..0,60 Hz +/- 5 % |
| grau de proteção | UL tipo 1 para UL 508C |
| grau de proteção IP | IP20 para IEC 61800-5-1 |
| grau de proteção IP | IP20 para IEC 60529 |
| linha de produto | Altivar Machine ATV340 |
| frequência de saída do propulsor de velocidade | 0.1-500 Hz |
| alimentação do motor kW | 45 kW of direito normal |
| alimentação do motor kW | 37 kW of trabalho pesado |
| corrente momentânea máxima | 105.6 A durante 60 s (direito normal) |
| corrente momentânea máxima | 105.6 A durante 2 s (direito normal) |
| corrente momentânea máxima | 111.8 A durante 60 s (trabalho pesado) |
| corrente momentânea máxima | 111.8 A durante 2 s (trabalho pesado) |
| tensão nominal de fornecimento [Us] | 380 ... 480 V - 15...10 % |
| aplicativo do dispositivo | machine |
| nome abreviado do dispositivo | ATV340 |
| perfil de controle de motor síncrono | reluctance motor |
| perfil de controle de motor síncrono | motor de imã permanente |
| linha potencial Isc | 50 kA |
| destino do produto | motores síncronos |
| destino do produto | motores assíncronos |
| corrente da linha | 79.8 A a 380 V with internal line choke (direito normal) |
| corrente da linha | 69.1 A a 480 V with internal line choke (direito normal) |
| corrente da linha | 67.1 A a 380 V with internal line choke (trabalho pesado) |
| corrente da linha | 59 A a 480 V with internal line choke (trabalho pesado) |
| corrente da linha | 67.1 A |
| corrente da linha | 59.0 A |
| filtro EMC | integrado com 50 m max cabo do motor para EN/IEC 61800-3 categoria C2 |
| filtro EMC | integrado com 150 m max cabo do motor para EN/IEC 61800-3 category C3 |
