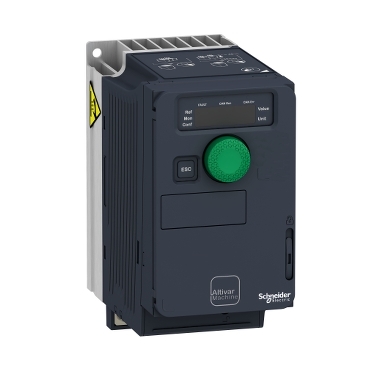

CONVERSOR ATV320U04M2C - 0,5 CV 220V 1F

Ref: 21.42.200 Cód: ATV320U04M2C Marca: Schneider Electric

Inversor de frequência ATV320 - 0.37kW - 200-240 VAC monofásico - compacto

Descrição
Caracteristicas Técnicas

Os inversores de frequência da linha AltivarTM Machine 320 são ideias para aplicações simples e avançadas de manuseio de materiais, elevação de carga, máquinas de embalagem, máquinas téxtil, sistemas de bombeamento e aplicações gerais que requerem conectividade, segurança, robustez e excelente custo-benefício. O modelo ATV320U04M2C é um produto com formato compacto, ideal para aplicações stand-alone, possui alimentação monofásica de 200...240Vac, potência de 0,37kW/0,5CV e corrente de saída de 3,3A.

Documentos:

Complementar
limites de tensão de alimentação	170-264 V
operating element present	TRUE
permitted relative humidity (during transport)	class 2K5 according to EN 60721-3
número de saída analógica	1
corrente de comutação mínima	saída de relé R1, R2: 5 mA a 24 V CC
tempo de atualização	entrada lógica (ED1 ... ED6): 8 ms (+/- 0,7 ms)
tempo de atualização	saída de relé (R1A, R1B, R1C): 2 ms
tempo de atualização	saída de relé (R2A, R2C): 2 ms
supporting protocol for DeviceNet	TRUE
tipo de resfriamento	sem ventilação
supporting protocol for EtherNet/IP	TRUE
corrente de saída contínua	3.3 A a 4 kHz of trabalho pesado
tipo de produto ou componente	propulsor de velocidade variável
relative symmetric network frequency tolerance	5%
potência aparente	1.2 kVA a 240 V (trabalho pesado)
number of inputs, bidirectional, not potential-free	0
isolamento	entre os terminais de alimentação e de controle
with safety function Safe programmable logic	FALSE
brake chopper integrated	TRUE
tensão de saída	<= tensão da fonte de alimentação
posição de operação	vertical +/- 10 graus
frequência de comutação nominal	4 kHz
power loss static current independent	30 W
supporting protocol for SUCONET	FALSE
filtro EMC	Filtro EMC classe C2 integrado
tipo de polarização	sem impedância of Modbus de série
frenagem até à paralisação	por injeção CC
maximum acceleration under shock load (during storage)	150 m/s² at 11 ms
tipo de proteção	interrupções da fase de entrada: unidade
tipo de proteção	sobrecorrente entre fases de saída e terra: unidade
tipo de proteção	proteção contra sobreaquecimento: unidade
tipo de proteção	curto-circuito entre fases do motor: unidade
tipo de proteção	proteção térmica: unidade
number of HW interfaces serial TTY	0
alimentação	alimentação interna para potenciômetro de referência (1 a 10 kOhms): 10,5 V CC +/- 5 %, <10 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
number of HW interfaces other	1
with safety function Safely Limited Speed (SLS)	TRUE
nome abreviado do dispositivo	ATV320
torque de frenagem	<= 170% durante 60 s com resistor de frenagem
ambient air transport temperature	-25-70 °C
maximum deflection under vibratory load (during storage)	3.5 mm at 2...13 Hz
precisão da velocidade	+/- 10% do deslize nominal 0,2 Tn a Tn
perfil de controle de motor síncrono	controle vetorial sem sensor
certificações do produto	CE
certificações do produto	ATEX
certificações do produto	NOM
certificações do produto	GOST
certificações do produto	EAC
certificações do produto	RCM
certificações do produto	KC
certificações do produto	ALCANCE
linha potencial Isc	1 kA
frequência da rede	50...60 Hz
lógica de entrada digital	lógica negativa (coletor) (ED1 ... ED6), > 19 V (estado 0), < 13 V (estado 1)
lógica de entrada digital	lógica positiva (fonte) (ED1 ... ED6), < 5 V (estado 0), > 11 V (estado 1)
destino do produto	motores síncronos
destino do produto	motores assíncronos
tipo da saída analógica	AQ1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 10 bits
tipo da saída analógica	AQ1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 10 bits
dissipação de alimentação em W	autoresfriado: 30.0 W a 200 V 4 kHz
corrente da linha	5.9 A a 200 V (trabalho pesado)
corrente da linha	4.9 A a 240 V (trabalho pesado)
maximum deflection under vibratory load (during operation)	1.5 mm at 2...13 Hz
interface física	2 fios RS 485 of Modbus serial/CANopen
number of HW interfaces PROFINET	0
tipo de saída digital	lógica do relé configurável: (R1A, R1B, R1C NA/NF - 100000 ciclos
tipo de saída digital	lógica do relé configurável: (R2A, R2B não - 100000 ciclos
tipo de saída digital	lógica: (LO
perfil de controle de motor assíncrono	relação de tensão/frequência, 5 pontos
perfil de controle de motor assíncrono	controle vetorial de fluxo sem sensor. padrão
perfil de controle de motor assíncrono	relação tensão/frequência - Economia de Energia, U/f ao quadrado
perfil de controle de motor assíncrono	flux vector control without sensor - Energy Saving
perfil de controle de motor assíncrono	relação de tensão/frequência, 2 pontos
number of HW interfaces industrial Ethernet	0
corrente de comutação máxima	saída de relé R1 Ligar resistivo carga, cos phi = 1 : 3 A a 250 V CA
corrente de comutação máxima	saída de relé R1 Ligar resistivo carga, cos phi = 1 : 4 A a 30 V CC
corrente de comutação máxima	saída de relé R1, R2 Ligar indutivo carga, cos phi = 0.4 : 2 A a 250 V CA
corrente de comutação máxima	saída de relé R1, R2 Ligar indutivo carga, cos phi = 0.4 : 2 A a 30 V CC
corrente de comutação máxima	saída de relé R2 Ligar resistivo carga, cos phi = 1 : 5 A a 250 V CA
corrente de comutação máxima	saída de relé R2 Ligar resistivo carga, cos phi = 1 : 5 A a 30 V CC
variante	versão padrão
4 quadrant operation possible	TRUE
supporting protocol for INTERBUS	FALSE
supporting protocol for INTERBUS-Safety	FALSE
formato de dados	8 bits, configurável ímpar, par ou sem paridade of Modbus de série
maximum deflection under vibratory load (during transport)	3.5 mm at 2...13 Hz
resistência de isolamento	> 1 MOhm 500 V CC em 1 minuto à terra
formato da unidade	compact
with safety function Safe torque off (STO)	TRUE
environmental class (during transport)	class 2C3 according to EN 60721-3
environmental class (during transport)	class 2S1 according to EN 60721-3
number of HW interfaces USB	0
sinalização	CE
sinalização	ATEX
sinalização	UL
sinalização	CSA
sinalização	EAC
sinalização	RCM
supporting protocol for ASI	FALSE
supporting protocol for PROFIBUS	TRUE
supporting protocol for PROFINET CBA	FALSE
maximum acceleration under vibrational stress (during operation)	10 m/s² at 13...200 Hz
number of HW interfaces serial RS485	1
precisão	+/- 0.2 % EA1, EA2, EA3 para uma temperatura de -10...60 °C entrada analógica
precisão	+/- 0.5 % EA1, EA2, EA3 para uma temperatura de 25 °C entrada analógica
precisão	+/- 1 % AQ1 para uma temperatura de 25 °C saída analógica
precisão	+/- 2 % AQ1 para uma temperatura de -10...60 °C saída analógica
grau de proteção IP	IP20 para IEC 61800-5-1
grau de proteção IP	IP20 para IEC 60529
alimentação do motor kW	0.37 kW of trabalho pesado
maximum acceleration under vibratory load (during storage)	10 m/s² at 13...200 Hz
tipo de conector	1 RJ45 (no terminal) of Modbus/CANopen
number of HW interfaces serial RS232	0
supporting protocol for Data-Highway	FALSE
aumento atual temporário admissível	1,5 x pol durante 60 s (trabalho pesado)
conexão elétrica	terminal de parafuso, capacidade de Fixação: 2,5..0,4 mm², AWG 14...AWG 12 (fonte de alimentação)
conexão elétrica	terminal de parafuso, capacidade de Fixação: 2,5..0,4 mm², AWG 14...AWG 12 (DC bus)
conexão elétrica	terminal de parafuso, capacidade de Fixação: 2,5..0,4 mm², AWG 14...AWG 12 (resitência de frenagem/motos)
conexão elétrica	terminal de parafuso, capacidade de Fixação: 0,5...1,5 mm², AWG 20...AWG 16 (controle)
motor starter type	variable speed drive
supporting protocol for PROFINET IO	TRUE
corrente momentânea máxima	5.0 A durante 60 s (trabalho pesado)
tensão nominal de fornecimento [Us]	200...240 V - 15...10 %
tipo de entrada digital	programável (coletor/rede) (ED1 ... ED4)24..0,30 V CC, Com PLC de nível 1
tipo de entrada digital	programável como uma entrada de pulso de 20 kpps (DI5)24..0,30 V CC, Com PLC de nível 1
tipo de entrada digital	sonda PTC configurável por interruptor (DI6)24..0,30 V CC
tipo de entrada digital	torque de segurança desligado (STO)24..0,30 V CC - 1500 Ohm
modo de montagem	montagem interna
relative symmetric mains voltage tolerance	10%
potência nominal de saída	0.37 kW
EMC limit value (complied)	TRUE
power range	0.37-0.55 kW a 200-240 V monofásico
número de fases da rede	monofásico
Peso	1 kg
with safety function Safe Direction (SDI)	FALSE
resolução de frequência	unidade visor: 0,1 Hz
resolução de frequência	entrada analógica: 0.012 / 50 Hz
permitted relative humidity (during storage)	class 1K5 according to EN 60721-3
frequência de comutação	2..0,16 kHz ajustável
frequência de comutação	4..0,16 kHz com
supporting protocol for CAN	TRUE
application in domestic and commercial area permitted	FALSE
número de entrada analógica	3
compensação da diferença de velocidade do motor	automático seja qual for a carga
compensação da diferença de velocidade do motor	ajustável 0..0,300 %
compensação da diferença de velocidade do motor	não disponível na relação de tensão/frequência (2 ou 5 pontos)
nível de ruído	0.0 dB para 86/188/CEE
supporting protocol for MODBUS	TRUE
número de saída digital	3
supporting protocol for DeviceNet Safety	FALSE
protocolo da porta de comunicação	Modbus de série
protocolo da porta de comunicação	CANopen
retorno de regulamento	regulador PID ajustável
estrutura de transmissão	RTU of Modbus de série
with safety function Safe Position (SP)	FALSE
taxa de transmissão	4,8, 9,6, 19,2, 38,4 kbit / s of Modbus de série
taxa de transmissão	50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps of CANopen
with safety function Safely Limited Position (SLP)	FALSE
método de acesso	slave CANopen
with safety function Safe Operating Stop (SOS)	FALSE
altura	143.0 mm
permitted relative humidity (during operation)	class 3K5 according to EN 60721-3
intervalo de velocidades	1-100 of motor assíncrono em modo ciclo aberto
número de entrada digital	7
corrente de saída nominal	3.7 A
aplicação específica do produto	máquinas complexas
sinalização local	N/A
sinalização local	N/A
sinalização local	N/A
number of HW interfaces parallel	0
função de segurança	STO (remoção de torque seguro) SIL 3
função de segurança	SLS (rotação limitada de segura)
função de segurança	SS1 (parada segura 1)
função de segurança	SMS (safe maximum speed)
função de segurança	GDL (guard door locking)
erro de linearidade	EA1, EA2, EA3: +/- 0.2...0.5 % de valor máximo of entrada analógica
erro de linearidade	AQ1: +/- 0.3 % of saída analógica
número de endereços	1-127 of CANopen
número de endereços	1-247 of Modbus de série
Aplicação especifica	machinery
altitude de funcionamento	<= 1000 m sem
altitude de funcionamento	1000...2000 m com degradação de corrente de 1% por 100 m
supporting protocol for BACnet	FALSE
supporting protocol for LON	FALSE
with sft fct Safe Stop 2 (SS2)	FALSE
with safety function Safe Stop 1 (SS1)	TRUE
number of input phases	1
largura	72 mm
categoria de sobretensão	III
supporting protocol for KNX	FALSE
profundidade	128 mm
alimentação do motor cv	0.5 hp of trabalho pesado
tipo da entrada analógica	EA1 tensão: 0..10 V CC, Impedância: 30000 Ohm, Resolução 10 bits
tipo da entrada analógica	EA2 tensão diferencial bipolar: +/- 10 V CC, Impedância: 30000 Ohm, Resolução 10 bits
tipo da entrada analógica	EA3 corrente: 0...20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou outros padrões por configuração), Impedância: 250 Ohm, Resolução 10 bits
number of output phases	1
supporting protocol for PROFIsafe	FALSE
application in industrial area permitted	TRUE
frequência de alimentação	50..0,60 Hz - 5...5 %
computer port	TRUE
environmental class (during storage)	class 1C3 according to EN 60721-3
environmental class (during storage)	class 1S2 according to EN 60721-3
environmental class (during operation)	class 3C3 according to IEC 60721-3-3
environmental class (during operation)	class 3S2 according to IEC 60721-3-3
duração de amostra	2 ms (EA1, EA2, EA3) - entrada analógica
duração de amostra	2 ms (AQ1) - saída analógica
supporting protocol for Foundation Fieldbus	FALSE
supporting protocol for other bus systems	TRUE
placa de opção	módulo de comunicação, "daisy chain" CANopen RJ45
placa de opção	módulo de comunicação, CANopen SUB-D 9
placa de opção	módulo de comunicação, CANopen estilo aberto bloco terminal
placa de opção	módulo de comunicação, EtherCAT RJ45
placa de opção	módulo de comunicação, DeviceNet
placa de opção	módulo de comunicação, Ethernet/IP
placa de opção	módulo de comunicação, Profibus DP V1
placa de opção	módulo de comunicação, Profinet
placa de opção	módulo de comunicação, Ethernet Powerlink
optical interface present	FALSE
supporting protocol for TCP/IP	TRUE
number of HW interfaces serial RS422	0
with safety function Safe brake management (SBC/SBT)	FALSE
maximum acceleration under vibratory load (during transport)	10 m/s² at 13...200 Hz
maximum acceleration under shock load (during transport)	150 m/s² at 11 ms
rampas de aceleração e desaceleração	linear
rampas de aceleração e desaceleração	U
rampas de aceleração e desaceleração	S
rampas de aceleração e desaceleração	CUS
rampas de aceleração e desaceleração	comutação de rampa
rampas de aceleração e desaceleração	acceleration/deceleration ramp adaptation
rampas de aceleração e desaceleração	acceleration/deceleration automatic stop with DC injection
linha de produto	Altivar Machine ATV320
maximum acceleration under shock impact (during operation)	150 m/s² at 11 ms
maximum output voltage	240 V
base load current at high overload	3.7 A
frequência de saída do propulsor de velocidade	0.1-599 Hz
faixa de potência	0.37...0.55 kW
supporting protocol for AS-Interface Safety at Work	FALSE
padrões	EN/IEC 61800-3
padrões	Ambiente 1 categoria C2 EN/IEC 61800-3
padrões	2 Ambiente categoria C3 EN/IEC 61800-3
padrões	EN/IEC 61800-5-1
padrões	IEC 60721-3
padrões	IEC 61508
padrões	IEC 13849-1
padrões	UL 508C
padrões	UL 61800-5-1
padrões	CSA C22.2 No 274
supporting protocol for SafetyBUS P	FALSE
grau de proteção	para UL 61800-5-1 (with conformity kit)
with safety function Safe Speed Monitor (SSM)	FALSE
encoder protocol present	TRUE
supporting protocol for SERCOS	FALSE
precisão de torque	+/- 15 %
sobretorque temporário	170-200 % do torque nominal do motor
Meio ambiente
compatibilidade eletromagnética	teste de imunidade de descarga eletrostática nível 3 para IEC 61000-4-2
compatibilidade eletromagnética	teste de imunidade ao campo eletromagnético de radiofrequência com radiação nível 3 para IEC 61000-4-3
compatibilidade eletromagnética	teste de imunidade a rajadas/momentâneas elétricas rápidas nível 4 para IEC 61000-4-4
compatibilidade eletromagnética	1,2/50 µs - 8/20 µs teste de imunidade contra sobretensão nível 3 para IEC 61000-4-5
compatibilidade eletromagnética	teste de imunidade de radiofrequência conduzida nível 3 para IEC 61000-4-6
compatibilidade eletromagnética	teste de imunidade contra quedas e interrupções da tensão para IEC 61000-4-11
temperatura ambiente do ar para funcionamento	-10-50 °C sem
temperatura ambiente do ar para funcionamento	50-60 °C com
graus de poluição	2 para EN/IEC 61800-5-1
resistência ao choque	15 gn of 11 ms para EN/IEC 60068-2-27
resistência à vibração	1 gn (f = 13-200 Hz) para EN/IEC 60068-2-6
resistência à vibração	1,5 mm pico-a-pico (f = 2-13 Hz) para EN/IEC 60068-2-6
característica ambiental	resistência à poluição química classe 3C3 para EN/IEC 60721-3-3
característica ambiental	resistência à poluição da poeira class 3S2 para EN/IEC 60721-3-3
umidade relativa	5-95 % sem condensação para IEC 60068-2-3
umidade relativa	5-95 % sem goteiras para IEC 60068-2-3
temperatura ambiente do ar para armazenamento	-25-70 °C
