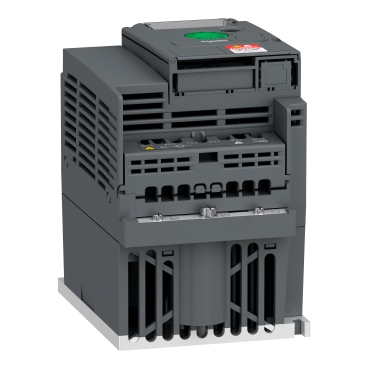

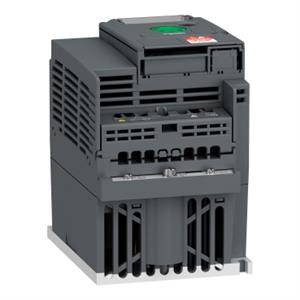

CONVERSOR ATV310HU22N4E - 3 CV 380V 3F

Ref: 21.42.004 Cód: ATV310HU22N4E Marca: Schneider Electric

Inversor de frequência ATV310 - 2.2 kW - 380-460 VAC trifásico

Descrição
Caracteristicas Técnicas

Os inversores de frequência da linha Easy Altivar 310 garantem as funções necessárias com preço justo sem compremeter a qualidade! Isso além de funções integradas que os tornam adequados para as aplicações mais comuns, incluindo máquinas têxtil, transporte de materiais, máquinas de cerâmica, embalagem e empacotamento, ferramentaria e máquinas de madeira. O modelo ATV310HU22N4E possui alimentação trifásica de 380...460Vca, funciona com potência de até 2,2kW/3CV e corrente de saída de 5,5A.

Documentos:

Complementar
linha potencial Isc	5 kA
destino do produto	motores assíncronos
lógica de entrada digital	lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
lógica de entrada digital	lógica positiva (fonte), 0...< 5 V (estado 0), > 11 V (estado 1)
tipo da saída analógica	SA1 tensão configurável através de software: 0..10 V, Impedância: 470 Ohm, Resolução 8 bits
tipo da saída analógica	SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits
corrente de comutação mínima	5 mA a 24 V CC of relé lógico
altura	151 mm
rampas de aceleração e desaceleração	U
rampas de aceleração e desaceleração	linear from 0...999.9 s
rampas de aceleração e desaceleração	S
constante temporal	20 ms +/- 1 ms para alteração de referência
frequência de saída do propulsor de velocidade	0.5-400 Hz
tensão de saída	380...460 V trifásico
corrente de comutação máxima	2 A a 250 V CA Ligar indutivo carga cos phi = 0.4 E/D = 7 ms of relé lógico
corrente de comutação máxima	2 A a 30 V CC Ligar indutivo carga cos phi = 0.4 E/D = 7 ms of relé lógico
corrente de comutação máxima	3 A a 250 V CA Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
corrente de comutação máxima	4 A a 30 V CC Ligar resistivo carga cos phi = 1 E/D = 0 ms of relé lógico
perfil de controle de motor assíncrono	relação de frequência/tensão quadrática
perfil de controle de motor assíncrono	relação de poupança de energia
perfil de controle de motor assíncrono	Controle vetorial sem feedback
sobretorque temporário	170-200 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor
frenagem até à paralisação	por injeção CC, <30 s
dissipação de alimentação em W	66.32 W a In
Peso	1.1 kg
resolução de frequência	entrada analógica: conversor A/D, 10 bits
resolução de frequência	unidade visor: 0,1 Hz
frequência de comutação	2...12 kHz ajustável
tipo de conector	RJ45 (na face frontal) of Modbus
corrente momentânea máxima	8.3 A of 60 s
serviço de comunicação	ler registros retidos (03) 29 palavras
serviço de comunicação	escrever registro único (06) 29 palavras
serviço de comunicação	escrever vários registros (16) 27 palavras
serviço de comunicação	ler/gravar vários registros (23) 4/4 palavras
serviço de comunicação	ler identificação de dispositivo (43)
número de entrada analógica	1
conexão elétrica	terminal, capacidade de Fixação: 1,5..0,20,5 mm² (L1, L2, L3, PA/+, PB, U, V, W)
compensação da diferença de velocidade do motor	predefinição de fábrica
compensação da diferença de velocidade do motor	ajustável
corrente da linha	7.2 A
número de saída digital	2
interface física	2 fios RS 485 of Modbus
protocolo da porta de comunicação	Modbus
estrutura de transmissão	RTU of Modbus
número de saída analógica	1
taxa de transmissão	4800 bit / s
taxa de transmissão	9600 bit/s
taxa de transmissão	19200 bit/s
taxa de transmissão	38400 bit/s
isolamento	elétrico entre a potência e o controle
tipo de resfriamento	ventilador integrado
corrente de saída contínua	5.5 A a 4 kHz
tipo de entrada digital	programável LI1...LI4 24 V 18..0,30 V
intervalo de velocidades	Jan-20
número de entrada digital	4
erro de linearidade	+/- 0.3 % do valor maximo of entrada analógica
número de endereços	1-247 of Modbus
potência aparente	5.7 kVA
posição de operação	vertical +/- 10 graus
frequência de comutação nominal	4 kHz
quantidade por conjunto	conjunto de 1
filtro EMC	sem filtro EMC
largura	105 mm
profundidade	143 mm
tipo de proteção	sobretensão de linha de alimentação
tipo de proteção	subtensão de alimentação de linha
tipo de proteção	sobrecorrente entre fases de saída e terra
tipo de proteção	proteção contra sobreaquecimento
tipo de proteção	curto-circuito entre fases do motor
tipo de proteção	contra perda de fase de entrada
tipo de proteção	Proteção termica do motor via calculo de I²t
torque de aperto	0.8-1 N.m
torque de frenagem	até 150% do binário nominal do motor com resistor de frenagem a inércia elevada
torque de frenagem	Até 70% do torque nominal sem resistor de frenagem
frequência de alimentação	50/60 Hz +/- 5 %
tipo de saída digital	saída lógica LO+, LO-
tipo de saída digital	Rele de saida protegido R1A, R1B, R1C 1 F/A
duração de amostra	10 ms of entrada analógica
duração de amostra	20 ms, Tolerância +/- 1 ms of entrada lógica
tipo da entrada analógica	corrente configurável EA1 0..20 mA 250 Ohm
tipo da entrada analógica	tensão configurável EA1 0..10 V 30 kOhm
tipo da entrada analógica	tensão configurável EA1 0..0,5 V 30 kOhm
alimentação	alimentação interna para potenciômetro de referência: 5 V (4.75-5.25 V)CC, <10 mA com proteção contra sobrecargas e curtos-circuitos
alimentação	alimentação interna para entradas lógicas: 24 V (20.4-28.8 V)CC, <100 mA com proteção contra sobrecargas e curtos-circuitos
Meio ambiente
graus de poluição	2 para EN/IEC 61800-5-1
grau de proteção IP	IP20 sem placa de vedação na parte superior
grau de proteção IP	IP41 topo
altitude de funcionamento	<= 1000 m sem
umidade relativa	5-95 % sem condensação para IEC 60068-2-3
umidade relativa	5-95 % sem goteiras para IEC 60068-2-3
temperatura ambiente do ar para armazenamento	-25-70 °C
padrões	EN/IEC 61800-3
padrões	EN/IEC 61800-5-1
característica ambiental	resistência à poluição da poeira class 3S2 para EN/IEC 60721-3-3
característica ambiental	resistência à poluição química classe 3C3 para EN/IEC 60721-3-3
compatibilidade eletromagnética	teste de imunidade a rajadas/momentâneas elétricas rápidas - nível de teste: nível 4 para EN/IEC 61000-4-4
compatibilidade eletromagnética	teste de imunidade de descarga eletrostática - nível de teste: nível 3 para EN/IEC 61000-4-2
compatibilidade eletromagnética	imunidade a perturbações conduzidas - nível de teste: nível 3 para EN/IEC 61000-4-6
compatibilidade eletromagnética	teste de imunidade ao campo eletromagnético de radiofrequência com radiação - nível de teste: nível 3 para EN/IEC 61000-4-3
compatibilidade eletromagnética	teste de imunidade contra quedas e interrupções da tensão para EN/IEC 61000-4-11
compatibilidade eletromagnética	surge immunity test - nível de teste: nível 3 para EN/IEC 61000-4-5
resistência ao choque	15 gn of 11 ms para EN/IEC 60068-2-27
temperatura ambiente do ar para funcionamento	-10-55 °C sem degradação
temperatura ambiente do ar para funcionamento	55-60 °C cobertura de proteção da parte superior da unidade removida com degradação de corrente de 2,2% por °C
Principal
tipo de produto ou componente	propulsor de velocidade variável
tensão nominal de fornecimento [Us]	380...460 V - 15...10 %
linha de produto	Easy Altivar 310
alimentação do motor kW	2.2 kW
número de fases da rede	trifásico
nível de ruído	50 dB
aplicação específica do produto	máquina simples
sentido de montagem	com dissipador
alimentação do motor cv	3 hp
nome abreviado do dispositivo	ATV310
