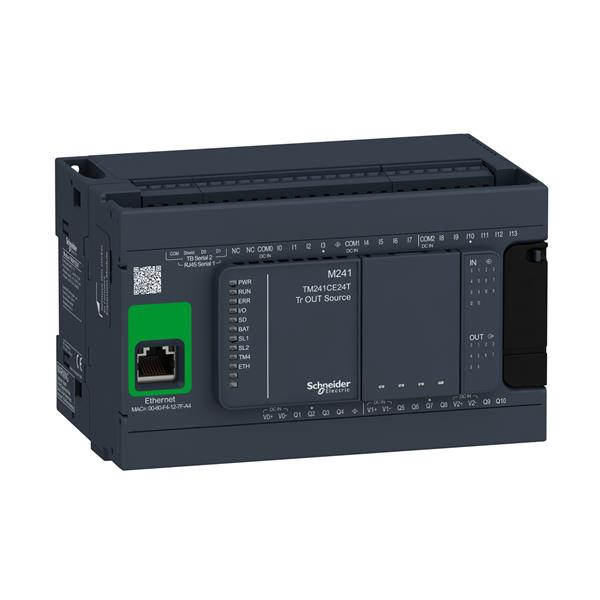

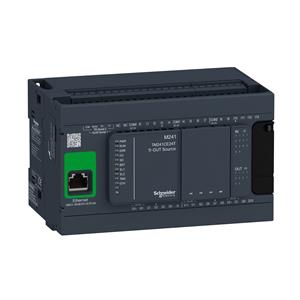

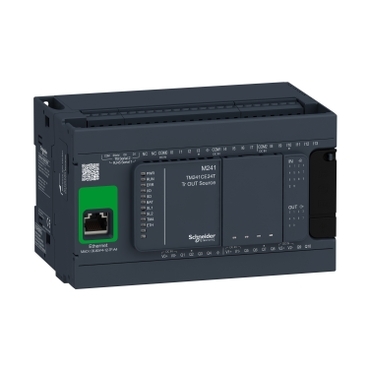

CONTROLADOR TM241CE24T
Ref: 21.62.180 Cód: TM241CE24T Marca: Schneider Electric
Documentos:
Product Data SheetDeclaração de Conformidade - TM241CE24T Declaração RoHS da UEDeclaração de Conformidade - TM241CE24T Declaração REAChDeclaração de Conformidade - TM241CE24T Declaração RoHS da ChinaDeclaração de Conformidade - TM241CE24T Declaração RoHS da UEDeclaração de Conformidade - TM241CE24T Declaração REAChDeclaração de Conformidade - TM241CE24T Declaração RoHS da China| Complementar | |
| resistência a sobretensão | 1 kV linhas de energia (DC) modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV cabo blindado modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 0.5 kV linhas de energia (DC) modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV saída de relé modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV entrada modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV saída do transistor modo comum para EN/IEC 61000-4-5 |
| maximum output frequency | 20 kHz of saída rápida (modo PWM) |
| maximum output frequency | 100 kHz of saída rápida (modo PLS) |
| maximum output frequency | 1 kHz of saída |
| tempo de execução para 1 KInstruction | 0.3 ms of 10 ... 49 psi |
| tempo de execução para 1 KInstruction | 0.7 ms of outra instrução |
| relógio em tempo real | com |
| serviços web | servidor web |
| número de "slave" | 64 Modbus TCP: |
| número de "slave" | 16 Ethernet/IP: |
| tipo de proteção | proteção contra curtos-circuitos |
| tipo de proteção | curto-circuito e sobrecarga com rearme automático |
| tipo de proteção | proteção da polaridade inversa of saída rápida |
| limites de tensão de alimentação | 20.4-28.8 V |
| tipo do sinal de controle | A/B a 100 kHz of entrada rápida (modo HSC) |
| tipo do sinal de controle | pulso/direção a 200 kHz of entrada rápida (modo HSC) |
| tipo do sinal de controle | monofásico a 200 kHz of entrada rápida (modo HSC) |
| equipamento de armazenamento de dados | <= 16 GB cartão SD (opcional) |
| isolamento | entre a oferta ea lógica interna a 500 V CA |
| isolamento | não isolada entre a oferta ea terra |
| isolamento | entre a entrada ea lógica interna a 500 V CA |
| isolamento | não isolados entre as entradas |
| isolamento | entre a entrada rápida e lógica interna a 500 V CA |
| isolamento | entre a saída ea lógica interna a 500 V CA |
| isolamento | sem isolamento entre as saídas |
| isolamento | entre a saída rápida e lógica interna a 500 V CA |
| isolamento | entre os grupos de saída a 500 V CA |
| alimentação | (serial 1)alimentação de ligação de série: 5 V, <200 mA |
| dados incluídos na cópia de segurança | 128 MB built-in memória flash of cópia de segurança dos programas do usuário |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 200 kHz |
| número de entrada da contagem | 14 standard input a 1 kHz |
| conexão elétrica | bloco terminal de parafuso removívelpara entradas e saídas (vertical) |
| conexão elétrica | bloco terminal de parafuso removívelpara conexão de fonte de alimentação de 24 V CC (vertical) |
| maximum cable distance between devices | cabo não blindado: <50 m of entrada |
| maximum cable distance between devices | cabo blindado: <10 m of entrada rápida |
| maximum cable distance between devices | cabo não blindado: <50 m of saída |
| maximum cable distance between devices | cabo blindado: <3 m of saída rápida |
| altura | 90 mm |
| lógica de entrada digital | coletor ou fonte |
| impedância de entrada | 4.7 kOhm of entrada |
| impedância de entrada | 2.81 kOhm of entrada rápida |
| tensão de entrada digital | 24 V |
| corrente de inrush | 50 A |
| tipo de tensão de entrada digital | CC |
| porta Ethernet | 10BASE-T/100BASE-TX - 1 Porta(s) cabo de cobre |
| desvio de relógio | <= 60 s/mês a 25-25 °C |
| tipo de bateria | BR2032 de lítio não-recarregáveis, Duração da bateria: 4 ano |
| consumo de potência em W | 32.6-40.4 W (com o número máximo de módulo de expansão I / O) |
| maximum current per output common | 2 A com Q0...Q3 terminal of saída rápida |
| maximum current per output common | 2 A com Q4...Q7 terminal of saída |
| maximum current per output common | 1 A com Q8...Q9 terminal of saída |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15-15 m of RS485 |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3-3 m of RS232 |
| taxa de transmissão | 480 Mbit/s parágrafo comprimento de barramento de 3-3 m of USB |
| taxa de transmissão | 10/100 Mbit/s of Ethernet |
| protocolo da porta de comunicação | ligação de série não isolada: Modbus protocolo "master"/"slave" |
| sinalização | CE |
| hora de backup | 2 anos a 25 °C |
| número de E/S digital | 24 |
| tempo do ciclo | 10 ms 16 Ethernet/IP |
| tempo do ciclo | 64 ms 64 Modbus TCP |
| estrutura da aplicação | 8 tarefas de eventos externos |
| estrutura da aplicação | 8 tarefas de eventos |
| estrutura da aplicação | 3 tarefas mestre cíclicos + 1 tarefa de roda livre |
| estrutura da aplicação | 4 tarefas mestre cíclicos |
| estado de tensão 0 garantido | <= 5 V of entrada |
| tempo de filtragem configurável | 1 µs of entrada rápida |
| tempo de filtragem configurável | 12 ms of entrada rápida |
| tempo de filtragem configurável | 0 ms of entrada |
| tempo de filtragem configurável | 1 ms of entrada |
| tempo de filtragem configurável | 4 ms of entrada |
| tempo de filtragem configurável | 12 ms of entrada |
| funções de posicionamento | PTO função 4 canal(is) (frequência de posicionamento: 100 kHz) |
| funções de posicionamento | PTO função 4 canal(is) of saída do transistor (frequência de posicionamento: 1 kHz) |
| precisão | #ERROR! a 0.02-0.1 kHz of saída rápida |
| precisão | +/- 1 % a 0.1-1 kHz of saída rápida |
| lógica de saída digital | lógica positiva (fonte) |
| capacidade de memória | 8 MB of programa |
| capacidade de memória | 64 MB of memória do sistema RAM |
| tempo de reposição | 10 ms reposição automática saída |
| tempo de reposição | 12 s reposição automática saída rápida |
| número de módulo de expansão I / O | 7 (local I/O arquitetura) |
| número de módulo de expansão I / O | 14 (remoto I/O arquitetura) |
| Peso | 0.53 kg |
| maximum voltage drop | <1 V |
| limites da tensão de saída | 30 V CC |
| serviço de comunicação | FDR |
| serviço de comunicação | Servidor DHCP através do módulo de switch de rede Ethernet TM4 |
| serviço de comunicação | cliente DHCP porta Ethernet incorporada |
| serviço de comunicação | As notificações por SMS |
| serviço de comunicação | firmware atualização |
| serviço de comunicação | cliente SNMP / servidor |
| serviço de comunicação | programação |
| serviço de comunicação | NGVL |
| serviço de comunicação | monitoração |
| serviço de comunicação | IEC ACESSO VAR |
| serviço de comunicação | cliente FTP / servidor |
| serviço de comunicação | descarga |
| serviço de comunicação | cliente SQL |
| serviço de comunicação | digitalizador cliente I / O Modbus TCP |
| serviço de comunicação | Ethernet / autores IP scanner de I / O porta Ethernet incorporada |
| serviço de comunicação | Ethernet / IP de destino, o servidor Modbus TCP e do escravo Modbus TCP |
| serviço de comunicação | send and receive email from the controller based on TCP/UDP library |
| serviço de comunicação | web server (WebVisu & XWeb system) |
| serviço de comunicação | OPC UA server |
| serviço de comunicação | DNS client |
| estado 1 de tensão garantido | >= 15 V of entrada |
| tipo de conexão integrada | ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 |
| tipo de conexão integrada | ligação de série não isolada serial 2 com bloco terminal de parafuso removível conector e RS485 |
| tipo de conexão integrada | porta USB com mini B USB 2.0 conector |
| tipo de conexão integrada | Ethernet com RJ45 conector |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| tempo de resposta | 50 mS ligar, I0...I13 terminais of entrada |
| tempo de resposta | 50 mS desligar, I0...I13 terminais of entrada |
| tempo de resposta | <= 2 µs ligar, I0...I7 terminais of entrada rápida |
| tempo de resposta | <= 2 µs desligar, I0...I7 terminais of entrada rápida |
| tempo de resposta | <= 34 µs ligar, Q0...Q9 terminais of saída |
| tempo de resposta | <= 250 µs desligar, Q0...Q9 terminais of saída |
| tempo de resposta | <= 2 µs ligar, Q0...Q3 terminais of saída rápida |
| tempo de resposta | <= 2 µs desligar, Q0...Q3 terminais of saída rápida |
| corrente de entrada digital | 5 mA of entrada |
| corrente de entrada digital | 10.7 mA of entrada rápida |
| largura | 150 mm |
| número máximo de conexões | 8 servidor Modbus |
| número máximo de conexões | 8 protocolo SoMachine |
| número máximo de conexões | 10 servidor web |
| número máximo de conexões | 4 servidor FTP |
| número máximo de conexões | 16 Ethernet target / IP |
| número máximo de conexões | 8 cliente Modbus |
| profundidade | 95 mm |
| maximum tungsten load | <2.4 W |
| maximum leakage current | 5 µA of saída |
| Meio ambiente | |
| altitude de funcionamento | 0...2000 m |
| emissão eletromagnética | emissões conduzidas - nível de teste: 120 ... 69 dBµV / m QP linhas de energia) a 10-150 kHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 63 dBµV / m QP linhas de energia) a 1.5-30 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 79 ... 63 dBµV / m QP linhas de energia) a 150-1500 kHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A a 230-1000 MHz para EN/IEC 55011 |
| imunidade a microquebras | 10 ms |
| temperatura ambiente do ar para funcionamento | -10-50 °C (instalação vertical) |
| temperatura ambiente do ar para funcionamento | -10-55 °C (instalação horizontal) |
| normas | ANSI/ISA 12-12-01 |
| normas | CSA C22.2 no 142 |
| normas | CSA C22.2 No 213 |
| normas | EN/IEC 61131-2:2007 |
| normas | especificação Marine (LR, ABS, DNV, GL) |
| normas | UL 1604 |
| normas | UL 508 |
| graus de poluição | 2 |
| resistência ao choque | 15 gn of 11 ms |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha simétrica |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar calha simétrica |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar painel de montagem |
| resistência à vibração | 3 gn a 8.4-150 Hz Ligar painel de montagem |
| certificações do produto | cULus |
| certificações do produto | IACS E10 |
| certificações do produto | RCM |
| certificações do produto | CSA |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2 GHz ... 3 GHz para EN/IEC 61000-4-3 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V 0,1 ... 80 MHz para especificação Marine (LR, ABS, DNV, GL) |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
| altitude de armazenamento | 0-3000 m |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 4 kV no contato para EN/IEC 61000-4-2 |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| Principal | |
| número de entrada digital | 14 , entrada discreta 8 entrada rápida para IEC 61131-2, Tipo 1 |
| tipo de saída digital | transistor |
| linha de produto | Modicon M241 |
| número de saída digital | 10 transistor 4 saída rápida |
| tipo de produto ou componente | controlador lógico |
| corrente de saída digital | 0.5 A of saída do transistor (Q0...Q9) |
| corrente de saída digital | 0.1 A of saída rápida (modo PTO) (Q0...Q3) |
| tensão nominal de fornecimento [Us] | 24 V CC |
| tensão de saída digital | 24 V CC of saída do transistor |
