| Complementar |
| alimentação | (serial)alimentação de ligação de série: 5 V, <200 mA |
| limites de tensão de alimentação | 85-264 V |
| estado de tensão 0 garantido | <= 5 V of entrada |
| tempo de filtragem configurável | 0 ms of entrada |
| tempo de filtragem configurável | 3 ms of entrada |
| tempo de filtragem configurável | 12 ms of entrada |
| tempo de execução para 1 KInstruction | 0.3 ms of 10 ... 49 psi |
| resolução de entrada analógica | 10 bits |
| relógio em tempo real | com |
| carga mínima | 1 mA a 5 V CC of saída de relé |
| equipamento de armazenamento de dados | 2 GB cartão SD (opcional) |
| isolamento | entre a entrada ea lógica interna a 500 V CA |
| isolamento | entre a saída ea lógica interna a 2300 V CA |
| isolamento | entre o terminal Ethernet e lógica interna a 500 V CA |
| isolamento | entre a oferta ea fonte de alimentação do sensor a 2300 V CA |
| isolamento | não isolados entre a entrada analógica e lógica interna |
| isolamento | não isolados entre entradas analógicas |
| isolamento | entre a oferta ea terra a 1500 V CA |
| isolamento | entre fonte de alimentação e de aterramento do sensor a 500 V CA |
| isolamento | entre a entrada ea terra a 500 V CA |
| isolamento | entre a produção eo chão a 1500 V CA |
| isolamento | entre a oferta ea lógica interna a 2300 V CA |
| isolamento | entre o poder sensor de oferta e lógica interna a 500 V CA |
| serviço de comunicação | cliente DHCP |
| serviço de comunicação | cliente Modbus TCP |
| serviço de comunicação | Eth/IP adaptador |
| serviço de comunicação | servidor Modbus TCP |
| serviço de comunicação | dispositivo escravo Modbus TCP |
| tipo de proteção | sem proteção a 5 A |
| sinalização | CE |
| hora de backup | 1 ano a 25 °C (pela interrupção do fornecimento de energia) |
| número de E/S digital | 40 |
| corrente de saída da fonte de alimentação | 0.52-0.52 A 5 V of barramento de expansão |
| corrente de saída da fonte de alimentação | 0.24-0.24 A 24 V of barramento de expansão |
| tamanho máximo das áreas de objeto | 8,000% palavras de memória MW |
| tamanho máximo das áreas de objeto | 255 temporizadores% TM |
| tamanho máximo das áreas de objeto | 512% KW palavras constantes |
| tamanho máximo das áreas de objeto | contadores de 255% C |
| tamanho máximo das áreas de objeto | 512% M bits de memória |
| capacidade de memória | 256 kB of aplicação do usuário e os dados RAM com 10000 instruções |
| capacidade de memória | 256 kB of variáveis ??internas RAM |
| tempo de conversão | 1 ms por tempo de ciclo + 1 controlador do canal para entrada analógica entrada analógica |
| tipo do sinal de controle | monofásico |
| tipo do sinal de controle | A/B |
| tipo do sinal de controle | pulso/direção |
| durabilidade elétrica | 100000 ciclos CA-12, 120 V, 240 VA, resistivo |
| durabilidade elétrica | 100000 ciclos CA-14, cos phi = 0.7 , 240 V, 240 VA, indutivo |
| durabilidade elétrica | 300000 ciclos CA-14, cos phi = 0.7 , 120 V, 36 VA, indutivo |
| durabilidade elétrica | 300000 ciclos CA-14, cos phi = 0.7 , 240 V, 72 VA, indutivo |
| durabilidade elétrica | 100000 ciclos CC-12, 24 V, 48 W, resistivo |
| durabilidade elétrica | 300000 ciclos CC-12, 24 V, 16 W, resistivo |
| durabilidade elétrica | 100000 ciclos CC-13, 24 V, 24 W, indutivo (L/R = 7 ms) |
| durabilidade elétrica | 300000 ciclos CC-13, 24 V, 7.2 W, indutivo (L/R = 7 ms) |
| durabilidade elétrica | 100000 ciclos CA-12, 240 V, 480 VA, resistivo |
| durabilidade elétrica | 300000 ciclos CA-12, 120 V, 80 VA, resistivo |
| durabilidade elétrica | 300000 ciclos CA-12, 240 V, 160 VA, resistivo |
| durabilidade elétrica | 100000 ciclos CA-15, cos phi = 0.35 , 120 V, 60 VA, indutivo |
| durabilidade elétrica | 100000 ciclos CA-15, cos phi = 0.35 , 240 V, 120 VA, indutivo |
| durabilidade elétrica | 300000 ciclos CA-15, cos phi = 0.35 , 120 V, 18 VA, indutivo |
| durabilidade elétrica | 300000 ciclos CA-15, cos phi = 0.35 , 240 V, 36 VA, indutivo |
| durabilidade elétrica | 100000 ciclos CA-14, cos phi = 0.7 , 120 V, 120 VA, indutivo |
| tensão de entrada digital | 24 V |
| corrente de inrush | 40 A |
| tipo de tensão de entrada digital | CC |
| porta Ethernet | 10BASE-T/100BASE-TX 1 porta com 100 m cabo de cobre |
| desvio de relógio | <= 30 s/mês a 25-25 °C |
| tipo de bateria | BR2032 de lítio não-recarregáveis, Duração da bateria: 4 ano |
| tempo de reposição | 1 s |
| loop de regulação | regulador PID ajustável até 14 voltas simultâneas |
| número de módulo de expansão I / O | 7 of saída de relé |
| Peso | 0.456 kg |
| limites da tensão de saída | 125 V CC |
| limites da tensão de saída | 277 V CA |
| frequência da rede | 50/60 Hz |
| lógica de entrada digital | coletor ou fonte (positivo/negativo) |
| exct time for event task | 60 µs tempo de resposta |
| impedância de entrada | 3.4 kOhm of entrada discreta |
| impedância de entrada | 100 kOhm of entrada analógica |
| impedância de entrada | 4,9 kOhm of entrada rápida |
| estado 1 de tensão garantido | >= 15 V of entrada |
| tipo de conexão integrada | porta USB com mini B USB 2.0 conector |
| tipo de conexão integrada | ligação de série não isolada serial 1 com RJ45 conector e RS232/RS485 |
| tipo de conexão integrada | Ethernet com RJ45 conector |
| execution time per instruction | 0.2 µs Booliano |
| fonte de alimentação do sensor | 24-24 V CC a 250 mA fornecido pelo controlador |
| durabilidade mecânica | 20000000 ciclos of saída de relé |
| erro de precisão absoluta | +/- 1 % da plena carga of entrada analógica |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| suporte de montagem | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| sinalização local | N/A |
| tempo de resposta | 35 mS desligar, I2...I5 terminais of entrada |
| tempo de resposta | 10 ms ligar of saída |
| tempo de resposta | 10 ms desligar of saída |
| tempo de resposta | 5 µs ligar, I0, I1, E6, E7 terminais of entrada rápida |
| tempo de resposta | 35 mS ligar, outros terminais terminais of entrada |
| tempo de resposta | 5 µs desligar, I0, I1, E6, E7 terminais of entrada rápida |
| tempo de resposta | de 100 uS desligar, outros terminais terminais of entrada |
| corrente de entrada digital | 7 mA of entrada discreta |
| corrente de entrada digital | 5 mA of entrada rápida |
| valor LSB | 10 mV |
| largura | 160 mm |
| profundidade | 70 mm |
| consumo de potência em VA | 70 VA a 100...240 V com o número máximo de módulo de expansão I / O |
| consumo de potência em VA | 41 VA a 100...240 V sem módulo de expansão I / O |
| conexão elétrica | bloco terminal de parafuso removível para entradas |
| conexão elétrica | bloco terminal de parafuso removível para saídas |
| conexão elétrica | bloco terminal, 3 terminais para conexão de fonte de alimentação de 24 V CC |
| conexão elétrica | conector, 4 terminais para entradas analógicas |
| conexão elétrica | mini B USB 2.0 conector para um terminal de programação |
| maximum cable distance between devices | cabo blindado: <10 m of entrada rápida |
| maximum cable distance between devices | cabo não blindado: <30 m of saída |
| maximum cable distance between devices | cabo não blindado: <30 m of entrada digital |
| maximum cable distance between devices | cabo não blindado: <1 m of entrada analógica |
| altura | 90 mm |
| número de entrada da contagem | 4 entrada rápida (modo HSC) a 100 kHz 32 bits |
| sobrecarga permitida em entradas | +/- 30 V CC of 5 min (máximo) of entrada analógica |
| sobrecarga permitida em entradas | +/- 13 V CC (permanente) of entrada analógica |
| frequência de comutação | 20 operações de comutação / minuto com carga máxima |
| dados incluídos na cópia de segurança | 256 kB built-in memória flash of cópia de segurança dos aplicativos e dados |
| maximum current per output common | 7:00 AM |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 15-15 m of RS485 |
| taxa de transmissão | 1,2..0,1150,2 kbit/s (115,2 kbit/s por predefinição) parágrafo comprimento de barramento de 3-3 m of RS232 |
| taxa de transmissão | 480 Mbit/s of USB |
| protocolo da porta de comunicação | porta USB: USB protocolo - SoMachine-Network |
| protocolo da porta de comunicação | ligação de série não isolada: Modbus protocolo "master"/"slave" - RTU/ASCII ou SoMachine-Network |
| protocolo da porta de comunicação | : Ethernet protocolo |
| Meio ambiente |
| resistência a campos magnéticos | 30 A/m 50/60 Hz para EN/IEC 61000-4-8 |
| imunidade a microquebras | 10 ms |
| graus de poluição | <= 2 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V 0,15...80 MHz para EN/IEC 61000-4-6 |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 3 V 0,1 ... 80 MHz para especificação Marine (LR, ABS, DNV, GL) |
| resistência a perturbações por condução, induzidas por campos de radiofrequência | 10 V frequência local (2, 3, 4, 6,2, 8,2, 12,6, 16,5, 18,8, 22, 25 MHz) para especificação Marine (LR, ABS, DNV, GL) |
| resistência a campos eletromagnéticos | 10 V/m 80 MHz ... 1 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 3 V/m 1.4 GHz ... 2 GHz para EN/IEC 61000-4-3 |
| resistência a campos eletromagnéticos | 1 V/m 2..0,20,7 GHz para EN/IEC 61000-4-3 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 79 dBµV / m QP / 66 dBµV / m AV linhas de energia (AC)) a 0.15-0.5 MHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 73 dBµV / m QP / 60 dBµV / m AV linhas de energia (AC)) a 0.5-300 MHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 120 ... 69 dBµV / m QP linhas de energia) a 10-150 kHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 63 dBµV / m QP linhas de energia) a 1.5-30 MHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 40 dBµV / m QP classe A 10 m) a 30-230 MHz para EN/IEC 55011 |
| emissão eletromagnética | emissões conduzidas - nível de teste: 79 ... 63 dBµV / m QP linhas de energia) a 150-1500 kHz para EN/IEC 55011 |
| emissão eletromagnética | radiação - nível de teste: 47 dBµV / m QP classe A 10 m) a 200-1000 MHz para EN/IEC 55011 |
| altitude de funcionamento | 0...2000 m |
| padrões | EN/IEC 60664-1 |
| padrões | EN/IEC 61131-2 |
| padrões | EN/IEC 61010-2-201 |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar calha simétrica |
| resistência à vibração | 3,5 mm a 5-8.4 Hz Ligar painel de montagem |
| resistência à vibração | 1 gn a 8.4-150 Hz Ligar calha simétrica |
| resistência à vibração | 1 gn a 8.4-150 Hz Ligar painel de montagem |
| resistência ao choque | 98 m / s² of 11 ms |
| altitude de armazenamento | 0-3000 m |
| certificações do produto | DNV-GL |
| certificações do produto | EAC |
| certificações do produto | ABS |
| certificações do produto | cULus |
| certificações do produto | LR |
| certificações do produto | RCM |
| certificações do produto | CSA |
| certificações do produto | IACS E10 |
| umidade relativa | 10-95 %, sem condensação (em operação) |
| umidade relativa | 10-95 %, sem condensação (em armazenamento) |
| grau de proteção IP | IP20 com tampa de proteção colocada |
| resistência a descarga eletroestática | 8 kV em ar para EN/IEC 61000-4-2 |
| resistência a descarga eletroestática | 4 kV no contato para EN/IEC 61000-4-2 |
| resistência a sobretensão | 2 kV linhas de energia (AC) modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 2 kV saída de relé modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV E/S modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV cabo blindado modo comum para EN/IEC 61000-4-5 |
| resistência a sobretensão | 0.5 kV linhas de energia (DC) modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV linhas de energia (AC) modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 1 kV saída de relé modo diferencial para EN/IEC 61000-4-5 |
| resistência a sobretensão | 0.5 kV linhas de energia (DC) modo comum para EN/IEC 61000-4-5 |
| temperatura ambiente do ar para funcionamento | -10-55 °C (instalação horizontal) |
| temperatura ambiente do ar para funcionamento | -10-35 °C (instalação vertical) |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| resistência a rajadas momentâneas rápidas | N/A |
| temperatura ambiente do ar para armazenamento | -25-70 °C |
| característica ambiental | localização comum e perigosa |
| Principal |
| número de entrada digital | 24 , entrada discreta para IEC 61131-2, Tipo 1 |
| tensão de saída digital | 5 ... 125 V CC |
| tensão de saída digital | 5 ... 250 V CA |
| corrente de saída digital | 2:00 AM |
| tensão nominal de fornecimento [Us] | 100...240 V CA |
| número de saída digital | 16 relé |

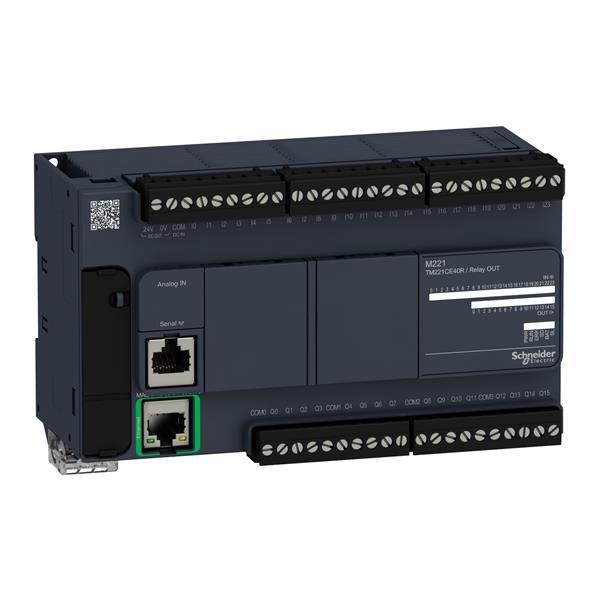

| tipo de produto ou componente | controlador lógico |
| número de entrada analógica | 2 a 0..10 V |
| linha de produto | Modicon M221 |
| tipo de saída digital | relé normalmente aberto |
