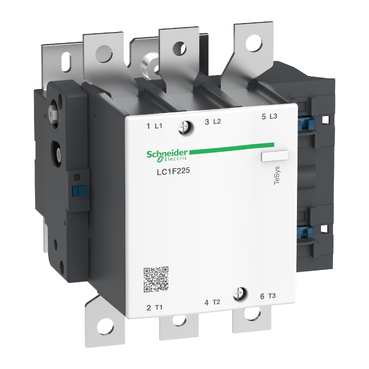

CONTATOR LC1F225M7
Ref: 21.01.321 Cód: LC1F225M7 Marca: Schneider Electric
CONTATOR TRIPOLAR TESYS F 225A 220VCA 40400HZ LC1F225M7
| Complementar | |
| certificações do produto | RINA |
| certificações do produto | BV |
| certificações do produto | CSA |
| certificações do produto | UL |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | DNV |
| certificações do produto | RMROS |
| certificações do produto | ABS |
| certificações do produto | CB |
| dissipação de alimentação por polo | 32 W CA-1 |
| dissipação de alimentação por polo | 16 W CA-3 |
| impedância média | 0.32 MOhm - Ith 315 A 50 Hz |
| [Ith] corrente térmica ao ar livre convencional | 315 A a <40 °C |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc 40..0,400 Hz 55 °C) |
| limites de tensão de circuito de controle | saída: 0,35...0,55 Uc 40..0,400 Hz 55 °C) |
| padrões | IEC 60947-1 |
| padrões | JIS C8201-4-1 |
| padrões | EN 60947-1 |
| padrões | IEC 60947-4-1 |
| padrões | EN 60947-4-1 |
| suporte de montagem | placa |
| contactor coil voltage | 220 V CA padrão |
| capacidade de corte nominal | 1800 A para IEC 60947-4-1 |
| classificação do fusível associado | 315 A gG a <= 440 V |
| classificação do fusível associado | 250 A aM a <= 440 V |
| power range | 55-100 kW a 200-240 V trifásico |
| power range | 110-220 kW a 480-500 V trifásico |
| power range | 110-220 kW a 380-440 V trifásico |
| potência de irrupção em VA | 1070-1070 VA 40...400 Hz 0.9 20 °C) |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: Barra 2 cabo(s) - transversal Seção do barramento: 32 x 4 mm |
| conexões - terminais | circuito de potência: terminais olhais/anéis 1 cabo(s) 185-185 mm² |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 185-185 mm² |
| conexões - terminais | circuito de potência: ligação com perne |
| motor starter type | direct on-line contactor |
| tempo de funcionamento | 35 ms Fechamento (a Uc |
| tempo de funcionamento | 130 ms Abertura (a Uc |
| maximum operating rate | 2400 cic/h a <55 °C |
| consumo de potência de manutenção em VA | 9.9-9.9 VA 40...400 Hz 0.9 20 °C) |
| [Ui] tensão de isolamento nominal | 1000 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | 1500 V para VDE 0110, grupo C |
| [Icw] corrente nominal de curta duração admissível | 1800 A a <40 °C - 10 s |
| [Icw] corrente nominal de curta duração admissível | 1000 A a <40 °C - 30 s |
| [Icw] corrente nominal de curta duração admissível | 850 A a <40 °C - 1 mín |
| [Icw] corrente nominal de curta duração admissível | 560 A a <40 °C - 3 mín |
| [Icw] corrente nominal de curta duração admissível | 440 A a <40 °C - 10 mín |
| dissipação de calor | 8-9.8 W |
| torque de aperto | circuito de controle: 1.2 N.m |
| torque de aperto | circuito de potência: 35 N.m |
| durabilidade mecânica | 10 Mciclos |
| compatibilidade de gama | LC1F |
| categoria de sobretensão | III |
| Meio ambiente | |
| profundidade | 181 mm |
| grau de proteção IP | IP20 face frontal com mortalhas para IEC 60529 |
| grau de proteção IP | IP20 face frontal com mortalhas para VDE 0106 |
| tratamento de proteção | TH |
| altura | 197 mm |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| altitude de funcionamento | 3000 m sem degradação |
| largura | 168.5 mm |
| temperatura ambiente do ar admissível ao redor do dispositivo | -40-70 °C |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| Peso | 4.75 kg |
| Principal | |
| tipo de produto ou componente | contator |
| nome do produto | TeSys F |
| tipo do circuito de controle | CA a 40...400 Hz |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| categoria de uso | CA-1 |
| categoria de uso | CA-4 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 315 A 40 °C a <= 440 V CA-1 |
| [Ie] corrente nominal de operação | 225 A 55 °C a <= 440 V CA-3 |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| linha de produto | TeSys F |
| tensão de circuito de controle | 220 V CA 40...400 Hz |
| [Ue] tensão de operação nominal | <= 460 V CC |
| [Ue] tensão de operação nominal | <= 690 V CA 50/60 Hz |
| nome abreviado do dispositivo | LC1F |
| descrição de polos | 3P |
| alimentação do motor kW | 110 kW a 380..0,400 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 110 kW a 415 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 110 kW a 440 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 129 kW a 500 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 129 kW a 660...690 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 63 kW a 220..0,230 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 40 kW a 400 V CA 50/60 Hz (CA-4) |
