| Complementar |
| certificações do produto | RMROS |
| certificações do produto | LROS (Lloyds register of shipping) |
| certificações do produto | ABS |
| certificações do produto | CB |
| certificações do produto | DNV |
| certificações do produto | BV |
| certificações do produto | RINA |
| certificações do produto | UL |
| certificações do produto | CSA |
| dissipação de alimentação por polo | 12 W CA-3 |
| dissipação de alimentação por polo | 25 W CA-1 |
| impedância média | 0.33 MOhm - Ith 275 A 50 Hz |
| [Ith] corrente térmica ao ar livre convencional | 275 A a <40 °C |
| limites de tensão de circuito de controle | funcionamento: 0,85...1,1 Uc 55 °C) |
| limites de tensão de circuito de controle | saída: 0,15...0,2 Uc 55 °C) |
| padrões | EN 60947-1 |
| padrões | IEC 60947-4-1 |
| padrões | IEC 60947-1 |
| padrões | JIS C8201-4-1 |
| padrões | EN 60947-4-1 |
| suporte de montagem | placa |
| classificação do fusível associado | 200 A aM a <= 440 V |
| classificação do fusível associado | 315 A gG a <= 440 V |
| power range | 30-50 kW a 200-240 V trifásico |
| power range | 55-100 kW a 200-240 V trifásico |
| power range | 55-100 kW a 380-440 V trifásico |
| power range | 55-100 kW a 480-500 V trifásico |
| power range | 110-220 kW a 480-500 V trifásico |
| [Uimp] tensão suportável de impulso nominal | 8 kV |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-2.5 mm² flexível com |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 cabo(s) 1-4 mm² sólido sem ponta do cabo |
| conexões - terminais | circuito de potência: Barra 2 cabo(s) - transversal Seção do barramento: 25 x 3 mm |
| conexões - terminais | circuito de potência: terminais olhais/anéis 1 cabo(s) 150-150 mm² |
| conexões - terminais | circuito de potência: conector 1 cabo(s) 150-150 mm² |
| conexões - terminais | circuito de potência: ligação com perne |
| contactor coil voltage | 24 V CC padrão |
| consumo de potência de manutenção em W | 5-5 W a 20 °C |
| capacidade de corte nominal | 1480 A para IEC 60947-4-1 |
| motor starter type | direct on-line contactor |
| tempo de funcionamento | 30...40 ms Fechamento |
| tempo de funcionamento | 30...50 ms Abertura |
| maximum operating rate | 2400 cic/h a <55 °C |
| torque de aperto | circuito de controle: 1.2 N.m |
| torque de aperto | circuito de potência: 18 N.m |
| durabilidade mecânica | 10 Mciclos |
| potência de irrupção em W | 800-800 W 20 °C) |
| categoria de sobretensão | III |
| compatibilidade de gama | LC1F |
| [Ui] tensão de isolamento nominal | 1000 V para IEC 60947-4-1 |
| [Ui] tensão de isolamento nominal | 1500 V para VDE 0110, grupo C |
| [Icw] corrente nominal de curta duração admissível | 1500 A a <40 °C - 10 s |
| [Icw] corrente nominal de curta duração admissível | 920 A a <40 °C - 30 s |
| [Icw] corrente nominal de curta duração admissível | 740 A a <40 °C - 1 mín |
| [Icw] corrente nominal de curta duração admissível | 500 A a <40 °C - 3 mín |
| [Icw] corrente nominal de curta duração admissível | 400 A a <40 °C - 10 mín |
| dissipação de calor | 5-5 W |
| Meio ambiente |
| temperatura ambiente do ar admissível ao redor do dispositivo | -40-70 °C |
| grau de proteção IP | IP2x face frontal com mortalhas para IEC 60529 |
| grau de proteção IP | IP2x face frontal com mortalhas para VDE 0106 |
| largura | 168.5 mm |
| profundidade | 181 mm |
| tratamento de proteção | TH |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| Peso | 4.65 kg |
| altura | 174 mm |
| temperatura ambiente do ar para funcionamento | -5-55 °C |
| Principal |
| linha de produto | TeSys F |
| tipo do circuito de controle | CC padrão |
| aplicação do contator | controle do motor |
| aplicação do contator | carga resistiva |
| tensão de circuito de controle | 24 V CC |
| [Ue] tensão de operação nominal | <= 460 V CC |
| [Ue] tensão de operação nominal | <= 690 V CA 50/60 Hz |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| descrição de polos | 3P |
| categoria de uso | CA-4 |
| categoria de uso | CA-1 |
| categoria de uso | CA-3 |
| [Ie] corrente nominal de operação | 275 A 40 °C a <= 440 V CA-1 |
| [Ie] corrente nominal de operação | 185 A 55 °C a <= 440 V CA-3 |

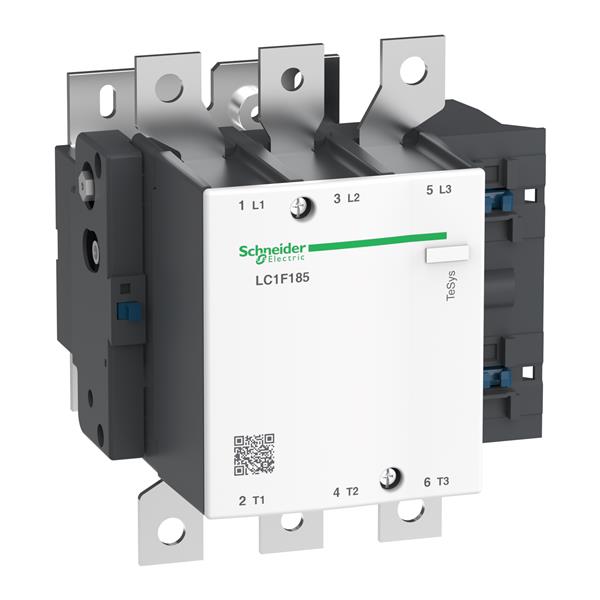

| tipo de produto ou componente | contator |
| nome do produto | TeSys F |
| alimentação do motor kW | 90 kW a 380..0,400 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 100 kW a 415 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 100 kW a 440 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 110 kW a 500 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 110 kW a 660...690 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 55 kW a 220..0,230 V CA 50/60 Hz (CA-3) |
| alimentação do motor kW | 33 kW a 400 V CA 50/60 Hz (CA-4) |
| nome abreviado do dispositivo | LC1F |
| tipo de bobina | padrão |
