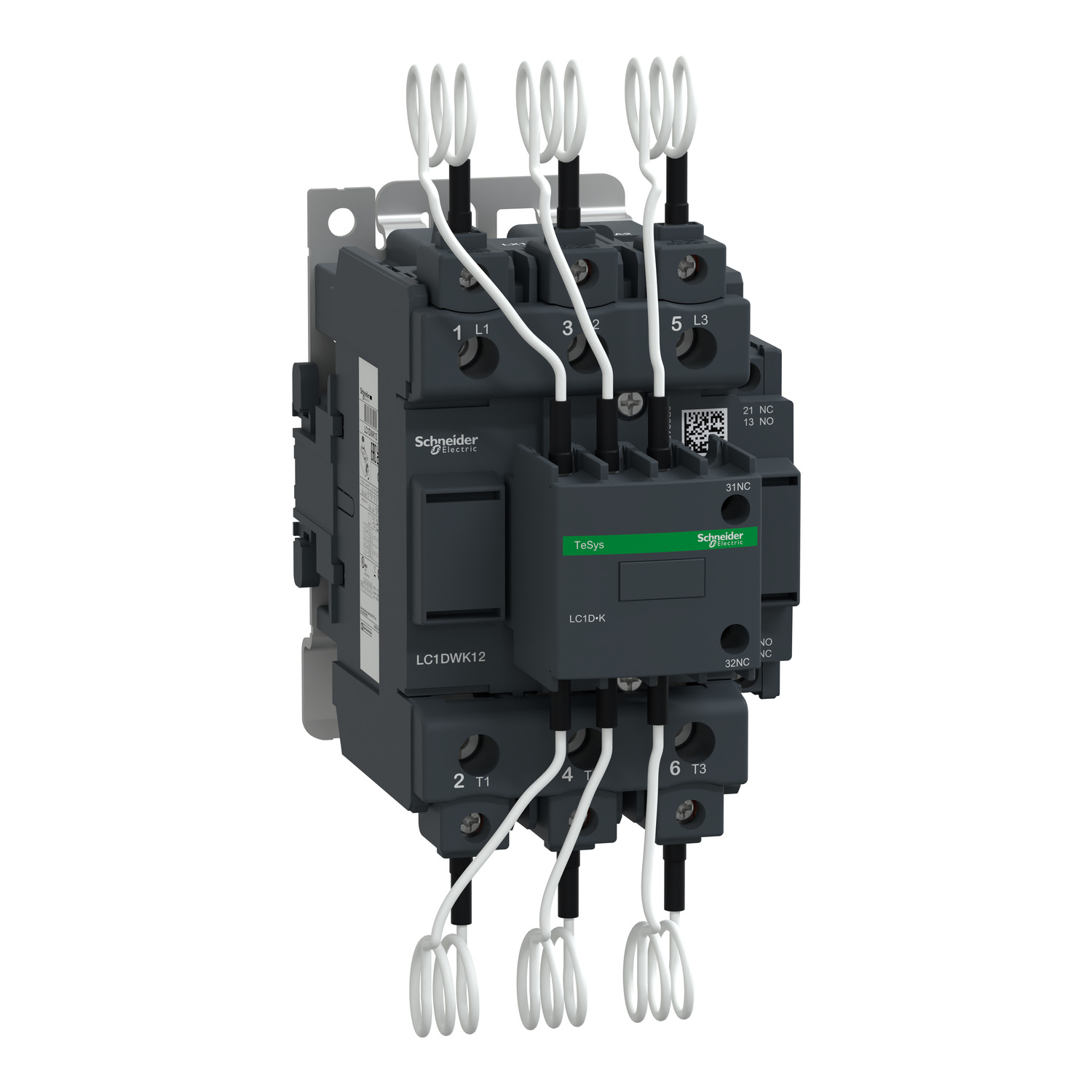

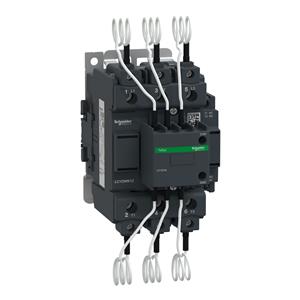

CONTATOR LC1DWK12M7 - 40/60 KVAR
Ref: 21.01.009 Cód: LC1DWK12M7 Marca: Schneider Electric
Contator para comutação de banco de capacitores Tesys Deca 3P 220V CA 63 Kvar/400V
O contator de última geração da linha TeSys Deca oferece uma solução confiável e robusta para um tempo de chegada da máquina ao mercado mais rápido. Este produto possui 3P e é destinado para comutação de bancos de capacitores de até 63 Kvar/400V 50Hz (67Kvar/690V). Ele fornece uma bobina de até 220V AC 50/60Hz, contatos auxiliares instantâneos 1NA+2NF, com polos de abertura frontal montados na frente, e resistores de amortecimento pré-cablados para limitação de corrente. Este contator para capacitor garante simplicidade e facilidade de instalação, é altamente resistente e compacto (45mm de largura). Possui uma taxa de operação de 240 ciclos/hora em ambientes de ate 60°C, proporcionando alta confiabilidade e durabilidade. Além disso, tem proteção IP20 e montagem em trilho DIN ou fixação por parafuso. Este produto tem certificação multipadrão (IEC, UL, CSA). Os contatores Tesys Deca levam o selo Green PremiumTM, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.
Documentos:
Product Data SheetDeclaração de Conformidade - LC1DWK12M7 Declaração RoHS da UEDeclaração de Conformidade - LC1DWK12M7 Declaração REAChDeclaração de Conformidade - LC1DWK12M7 Declaração RoHS da China| Complementar | |
| tipo de contatos auxiliares | tipo com ligação mecânica garantida entre NC e NO contato para IEC 60947-5-1 |
| compatibilidade de gama | LC1D |
| Meio ambiente | |
| grau de proteção IP | IP20 face frontal para IEC 60529 |
| altitude de funcionamento | 0...3000 m |
| largura | 85 mm |
| profundidade | 154 mm |
| temperatura ambiente do ar para funcionamento | -5-60 °C |
| altura | 180 mm |
| temperatura ambiente do ar para armazenamento | -60-80 °C |
| Peso | 1.65 kg |
| Principal | |
| nome abreviado do dispositivo | LC1DWK |
| gama | TeSys |
| composição de contatos de polos | 3 NA |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-4 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 1 1-4 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de controle: terminais de braçadeiras roscadas 2 1-2.5 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de potência: conector 1 4-50 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de potência: conector 2 4-25 mm² - rigidez do Cabo: sólido |
| conexões - terminais | circuito de potência: conector 1 4-50 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 2 4-25 mm² - rigidez do Cabo: flexível sem ponta do cabo |
| conexões - terminais | circuito de potência: conector 1 4-50 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| conexões - terminais | circuito de potência: conector 2 4-16 mm² - rigidez do Cabo: flexível com extremidade do cabo |
| padrões | EN/IEC 60947-1 |
| padrões | EN/IEC 60947-4-1 |
| padrões | UL 60947-4-1 |
| padrões | CSA C22.2 No 60947-4-1 |
| torque de aperto | circuito de potência: 9 N.m - Ligar conector |
| torque de aperto | circuito de controle: 1.7 N.m - Ligar terminais de braçadeiras roscadas |
| suporte de montagem | calha DIN |
| suporte de montagem | placa |
| tipo do circuito de controle | CA a 50/60 Hz |
| durabilidade elétrica | 300000 ciclos no Ue 400 V |
| durabilidade elétrica | 200000 ciclos no Ue 690 V |
| classificação da potência reativa | 35 kvar a 230-230 V CA 50 Hz a <60 °C |
| classificação da potência reativa | 63 kvar a 400-400 V CA 50 Hz a <60 °C |
| classificação da potência reativa | 67 kvar a 440-440 V CA 50 Hz a <60 °C |
| classificação da potência reativa | 104 kvar a 690-690 V CA 50 Hz a <60 °C |
| classificação da potência reativa | 30 kvar a 230-230 V CA 60 Hz a <60 °C |
| classificação da potência reativa | 60 kvar a 460-460 V CA 60 Hz a <60 °C |
| classificação da potência reativa | 80 kvar a 575-575 V CA 60 Hz a <60 °C |
| maximum operating rate | 240 cic/h |
| composição de contato auxiliar | garantida entre NC e NO contato instantâneo |
| linha de produto | TeSys D |
| certificações do produto | IECEE CB Scheme |
| certificações do produto | UL |
| certificações do produto | CSA |
| categoria de uso | AC-6B |
| tensão de circuito de controle | 220 V CA 50/60 Hz |
| [Ue] tensão de operação nominal | circuito de potência: 690 V CA 50/60 Hz |
| nome do produto | TeSys LC1D.K |
| aplicativo do dispositivo | controle |
| tipo de produto ou componente | capacitor contator dever |
| aplicação do contator | correção do fator de potência |
| descrição de polos | 3P |
