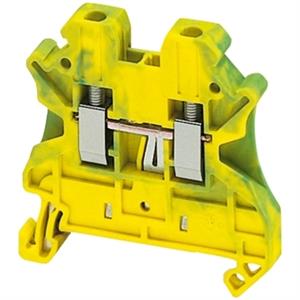

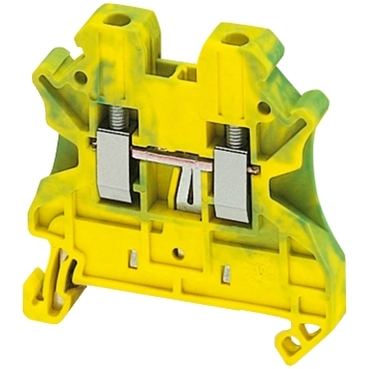

CONECTOR TERRA 2,5 - NSYTRV22PE/AB1TP22
Ref: 21.70.009 Cód: NSYTRV22PE Marca: Schneider Electric
CONECTOR PARAFUSO PROTECAO TERRA 2.5MM2 2 PONTOS
Documentos:
Product Data SheetDeclaração de Conformidade - NSYTRV22PE Declaração REAChDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da ChinaDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV22PE Declaração REAChDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da ChinaDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV22PE Declaração REAChDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da ChinaDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV22PE Declaração REAChDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da ChinaDeclaração de Conformidade - NSYTRV22PE Declaração RoHS da UEDeclaração de Conformidade Ambiental - NSYTRV22PE Declaração REAChDeclaração de Conformidade Ambiental - NSYTRV22PE Declaração RoHS da UEComplementar | |
perda dielétrica | 0.01 a 1 MHz para IEC 60250 |
perda dielétrica | 0.01 a 1 MHz para VDE 0303-T4 |
altura | 47.5 mm |
conexões - terminais | 1 x terminal de parafuso: a montante |
conexões - terminais | 1 x terminal de parafuso: a jusante |
seção transversal do cabo | 0.14-4 mm², sólido |
seção transversal do cabo | 0.2-2.5 mm², flexível com |
seção transversal do cabo | 0.14-4 mm², flexível sem ponta do cabo |
posição de conexão | lateralmente |
número de terminais | 2 |
número de entrada de medição | 2 |
tipo de ferramenta | conexão: Chave de fenda |
tipo de ferramenta | desconexão: Chave de fenda |
Peso | 11.58 g |
retardamento de chamas | V0, Densidade0.8 mm para UL 94 |
comprimento da decapagem do fio | 9 mm |
resistividade | 10000 M?.m para IEC 60093 |
resistividade | 10000 M?.m para VDE 0303-T30 |
largura | 5.2 mm |
compatibilidade de gama | Prisma G |
compatibilidade de gama | Prisma P |
compatibilidade de gama | Prisma PH |
compatibilidade de gama | Prisma Pacote |
compatibilidade de gama | Espacial |
compatibilidade de gama | Kaedra |
compatibilidade de gama | Pragma |
compatibilidade de gama | TeSys |
torque de aperto | 0.5-0.6 N.m |
compatibilidade do produto | Gabinetes espaciais |
resistência à contração | 500 CTI (> 400 kB) para IEC 60093 |
resistência à contração | 500 CTI (> 400 kB) para VDE 0303-T30 |
constante dielétrica | 3.7 a 1 MHz |
material | poliamida 6/6: caixa isolante |
compatibilidade de gama | bloco terminal |
resistência de superfície | 1000 G? para IEC 60093 |
resistência de superfície | 1000 G? para VDE 0303-T30 |
Meio ambiente | |
força dielétrica | 1000 V para IEC 60243-1 |
temperatura ambiente do ar para funcionamento | -40-130 °C para IEC 60216-1 |
temperatura ambiente do ar para funcionamento | -40-130 °C para VDE 0304-T21 |
certificações do produto | GL |
certificações do produto | CSA |
certificações do produto | cURus |
certificações do produto | LR |
certificações do produto | DNV |
certificações do produto | IEC-Ex |
certificações do produto | VDE |
certificações do produto | ATEX |
certificações do produto | EAC |
Principal | |
tipo de bloco de terminais | terra de proteção |
nome do produto | Linergy TR |
tipo de produto ou componente | bloco terminal |
linha de produto | Linergy |
modo de montagem | de encaixe |
nível de bloco de terminais | 1 |
gama | Linergy |
comprimento | 47.7 mm |
cor | verde-amarelo |
seção transversal nominal | 2.5 mm² |
quantidade por conjunto | conjunto de 50 |
nome abreviado do dispositivo | TRV |
