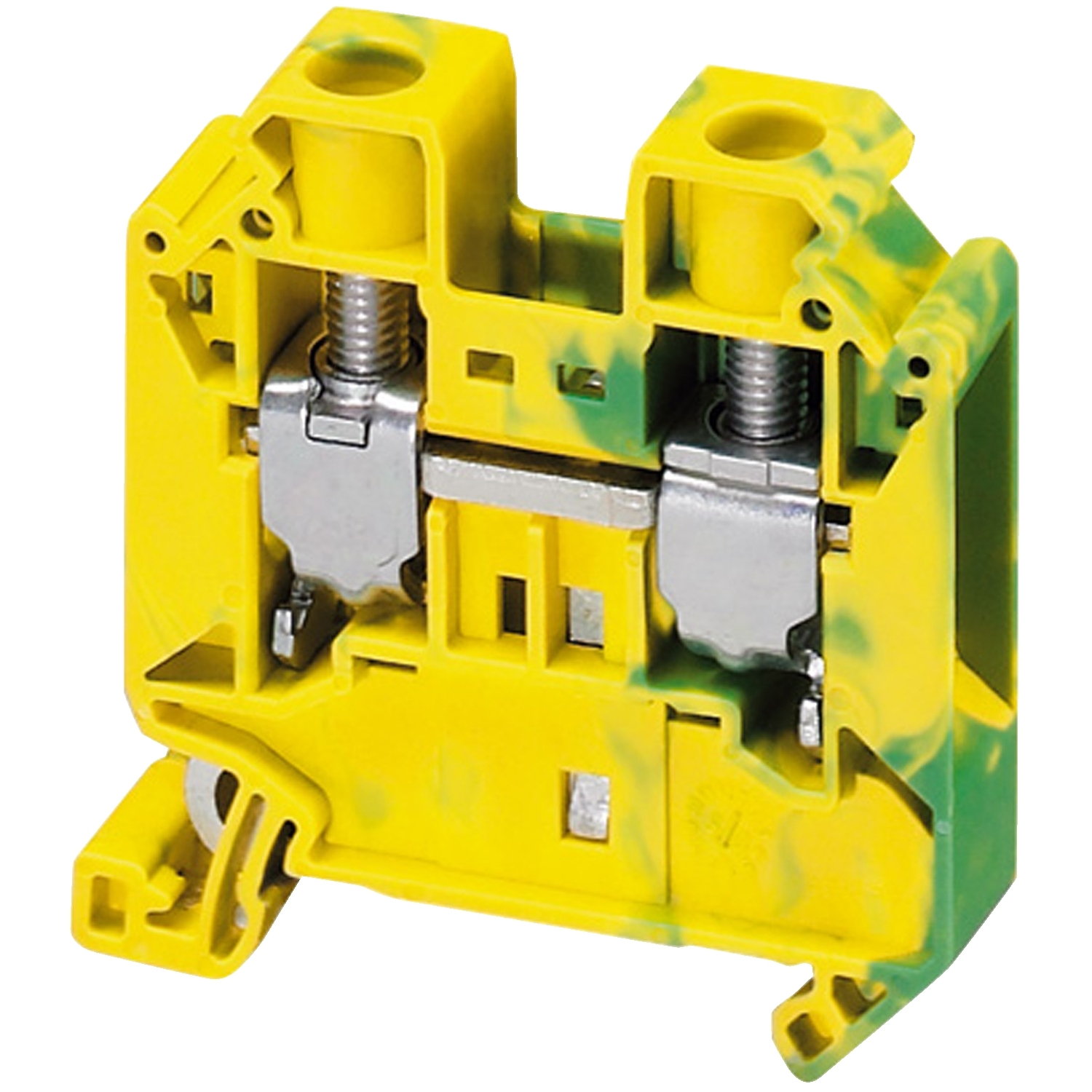

CONECTOR TERRA 16-NSYTRV162PE/AB1TP1635U
Ref: 21.70.013 Cód: NSYTRV162PE Marca: Schneider Electric
CONECTOR PARAFUSO PROTECAO TERRA 16MM2 2 PONTOS
Documentos:
Product Data SheetDeclaração de Conformidade - NSYTRV162PE Declaração RoHS da ChinaDeclaração de Conformidade - NSYTRV162PE Declaração REAChDeclaração de Conformidade - NSYTRV162PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV162PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV162PE Declaração RoHS da UEDeclaração de Conformidade - NSYTRV162PE Declaração RoHS da UEDeclaração de Conformidade Ambiental - NSYTRV162PE Declaração REACh| Complementar | |
| resistência à contração | 500 CTI (> 400 kB) para IEC 60093 |
| resistência à contração | 500 CTI (> 400 kB) para VDE 0303-T30 |
| largura | 12.2 mm |
| compatibilidade de gama | Prisma G |
| compatibilidade de gama | Prisma P |
| compatibilidade de gama | Prisma PH |
| compatibilidade de gama | Prisma Pacote |
| compatibilidade de gama | Espacial |
| compatibilidade de gama | Kaedra |
| compatibilidade de gama | Pragma |
| compatibilidade de gama | TeSys |
| torque de aperto | 2.5-3 N.m |
| compatibilidade do produto | Gabinetes espaciais |
| [In] corrente nominal | 101-101 A para EN/IEC 60947-7-1 |
| tipo de ferramenta | conexão: Chave de fenda |
| tipo de ferramenta | desconexão: Chave de fenda |
| comprimento da decapagem do fio | 14 mm |
| resistividade | 10000 M?.m para IEC 60093 |
| resistividade | 10000 M?.m para VDE 0303-T30 |
| constante dielétrica | 3.7 a 1 MHz |
| material | poliamida 6/6: caixa isolante |
| compatibilidade de gama | bloco terminal |
| Peso | 46.85 g |
| retardamento de chamas | V0, Densidade0.8 mm para UL 94 |
| resistência de superfície | 1000 G? para IEC 60093 |
| resistência de superfície | 1000 G? para VDE 0303-T30 |
| conexões - terminais | 1 x terminal de parafuso: a montante |
| conexões - terminais | 1 x terminal de parafuso: a jusante |
| seção transversal do cabo | 1.5-25 mm², sólido |
| seção transversal do cabo | 1-16 mm², flexível com |
| seção transversal do cabo | 1.5-25 mm², flexível sem ponta do cabo |
| posição de conexão | lateralmente |
| perda dielétrica | 0.01 a 1 MHz para IEC 60250 |
| perda dielétrica | 0.01 a 1 MHz para VDE 0303-T4 |
| altura | 55 mm |
| número de terminais | 2 |
| número de entrada de medição | 2 |
| Meio ambiente | |
| temperatura ambiente do ar para funcionamento | -40-130 °C para IEC 60216-1 |
| temperatura ambiente do ar para funcionamento | -40-130 °C para VDE 0304-T21 |
| certificações do produto | ATEX |
| certificações do produto | GL |
| certificações do produto | DNV |
| certificações do produto | VDE |
| certificações do produto | cURus |
| certificações do produto | LR |
| certificações do produto | IEC-Ex |
| certificações do produto | EAC |
| certificações do produto | CSA |
| força dielétrica | 1000 V para IEC 60243-1 |
| Principal | |
| nome do produto | Linergy TR |
| comprimento | 55.5 mm |
| modo de montagem | de encaixe |
| nível de bloco de terminais | 1 |
| cor | verde-amarelo |
| gama | Linergy |
| seção transversal nominal | 16 mm² |
| quantidade por conjunto | conjunto de 50 |
| nome abreviado do dispositivo | TRV |
| tipo de produto ou componente | bloco terminal |
| linha de produto | Linergy |
| tipo de bloco de terminais | terra de proteção |
