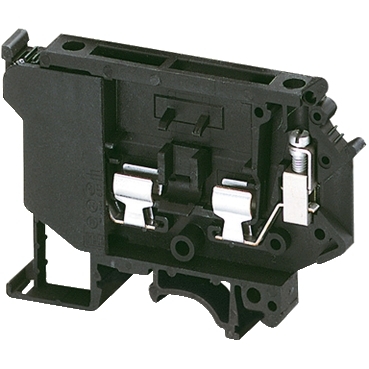

CONECTOR DESL.FUS. 4 MM - NSYTRV42SF5
Ref: 21.70.059 Cód: NSYTRV42SF5 Marca: Schneider Electric
CONECTOR PARAFUSO DESLIGAMENTO FUSIVEL 4MM2 2 PONTOS
| Complementar | |
| resistência à contração | 500 CTI (> 400 kB) para IEC 60093 |
| resistência à contração | 500 CTI (> 400 kB) para VDE 0303-T30 |
| [Ue] tensão de operação nominal | 500 V para EN/IEC 60947-7-1 |
| [Ue] tensão de operação nominal | 600 V cURus |
| [Ue] tensão de operação nominal | 600 V CSA |
| constante dielétrica | 3.7 a 1 MHz |
| material | poliamida 6/6: caixa isolante |
| compatibilidade de gama | bloco terminal |
| Peso | 18.3 g |
| retardamento de chamas | V0, Densidade0.8 mm para UL 94 |
| resistência de superfície | 1000 MOhm para IEC 60093 |
| resistência de superfície | 1000 MOhm para VDE 0303-T30 |
| largura | 8.2 mm |
| compatibilidade de gama | Prisma G |
| compatibilidade de gama | Prisma P |
| compatibilidade de gama | Prisma PH |
| compatibilidade de gama | Prisma Pacote |
| compatibilidade de gama | Espacial |
| compatibilidade de gama | Kaedra |
| compatibilidade de gama | Pragma |
| compatibilidade de gama | TeSys |
| torque de aperto | 0.5-0.8 N.m |
| compatibilidade do produto | Gabinetes espaciais |
| [In] corrente nominal | 6.3-6.3 A para EN/IEC 60947-7-1 |
| [In] corrente nominal | 12-12 A cURus |
| [In] corrente nominal | 6.3-6.3 A CSA |
| perda dielétrica | 0.01 a 1 MHz para IEC 60250 |
| perda dielétrica | 0.01 a 1 MHz para VDE 0303-T4 |
| tamanho do fusível | 5 x 20 mm |
| altura | 56.5 mm |
| conexões - terminais | 1 x terminal de parafuso: a montante |
| conexões - terminais | 1 x terminal de parafuso: a jusante |
| seção transversal do cabo | 0.2-4 mm², flexível sem ponta do cabo |
| seção transversal do cabo | 0.2-4 mm², sólido ou flexível com |
| posição de conexão | lateralmente |
| número de terminais | 2 |
| número de entrada de medição | 0 |
| tipo de ferramenta | conexão: Chave de fenda |
| tipo de ferramenta | desconexão: Chave de fenda |
| comprimento da decapagem do fio | 8 mm |
| resistividade | 10000 ?.cm para IEC 60093 |
| resistividade | 10000 ?.cm para VDE 0303-T30 |
| Meio ambiente | |
| força dielétrica | 1000 V para IEC 60243-1 |
| temperatura ambiente do ar para funcionamento | -40-130 °C para IEC 60216-1 |
| temperatura ambiente do ar para funcionamento | -40-130 °C para VDE 0304-T21 |
| certificações do produto | cURus |
| certificações do produto | CSA |
| certificações do produto | EAC |
| Principal | |
| tipo de bloco de terminais | interrupção com fusível |
| tipo de produto ou componente | bloco terminal |
| linha de produto | Linergy |
| nome do produto | Linergy TR |
| comprimento | 72.5 mm |
| modo de montagem | de encaixe |
| nível de bloco de terminais | 1 |
| aplicativo do dispositivo | protection |
| nome abreviado do dispositivo | TRV |
| cor | preto |
| gama | Linergy |
| seção transversal nominal | 4 mm² |
| quantidade por conjunto | conjunto de 50 |
